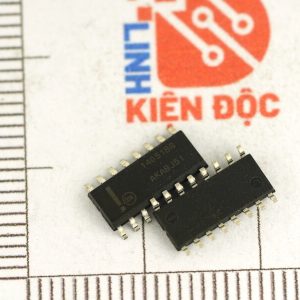

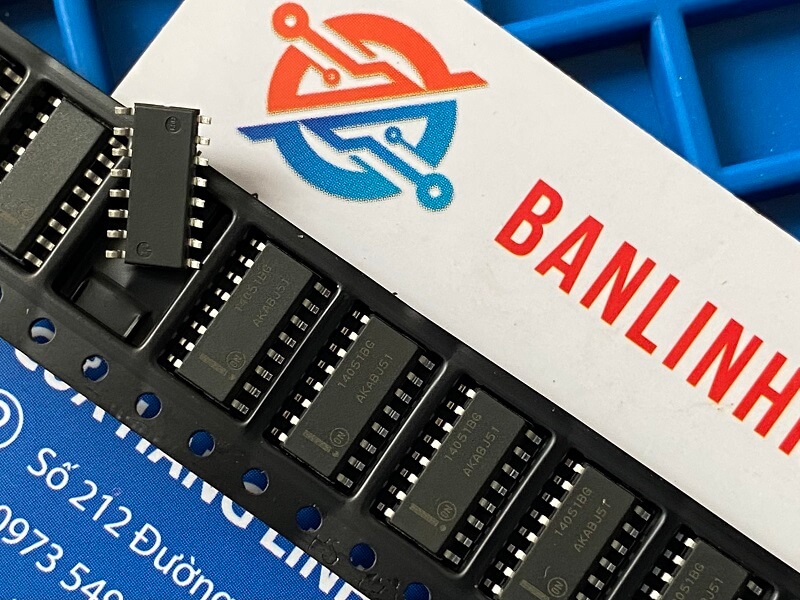

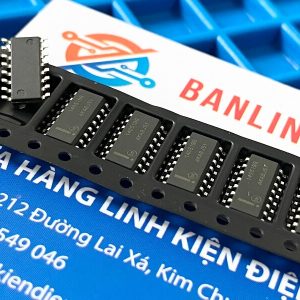

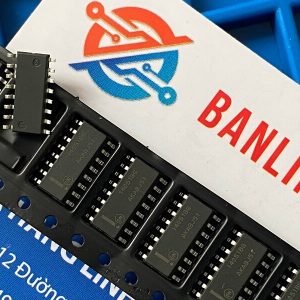

14051BG MC14051 IC chuyên dụng SOP-16

10.500 ₫

Mã sản phẩm: 14051BG

Loại linh kiện: IC nguồn

Kiểu chân: SOP16

Hình thức: Mới

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

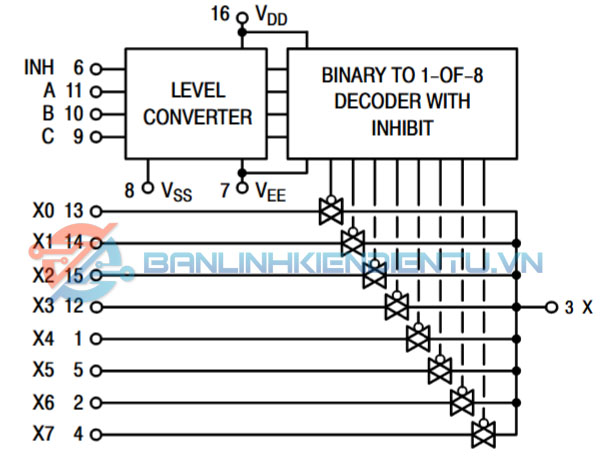

Giới thiệu MC14051

MC14051B là một bộ chuyển mạch tương tự (analog multiplexer/demultiplexer) tích hợp của dòng CMOS do ON Semiconductor sản xuất (trước đây thuộc Motorola). IC này cung cấp khả năng chọn hoặc phân phối tín hiệu tương tự hoặc kỹ thuật số giữa nhiều kênh đầu vào/đầu ra, được sử dụng rộng rãi trong các mạch điện tử yêu cầu chuyển mạch tín hiệu chính xác.

Đặc điểm nổi bật

Chức năng chuyển mạch đa kênh:
- Hỗ trợ 8 kênh đơn hướng hoặc 4 kênh hai hướng cho các tín hiệu tương tự và kỹ thuật số.
Công nghệ CMOS:
- Tiêu thụ dòng điện thấp và hoạt động ở điện áp nguồn rộng (3V đến 18V).
Chuyển mạch analog/kỹ thuật số:
- Có thể xử lý tín hiệu tương tự (tín hiệu xoay chiều hoặc một chiều) cũng như tín hiệu số TTL/CMOS.
Điện trở trên mạch chuyển mạch (Low On-Resistance):
- Cho phép truyền tín hiệu với độ suy hao thấp.
Hoạt động trong dải nhiệt độ rộng:
- Phù hợp với môi trường công nghiệp (-55°C đến +125°C).
Khả năng chống nhiễu:
- Khả năng bảo vệ tốt với các tín hiệu ngoại lai nhờ thiết kế độ nhạy thấp.

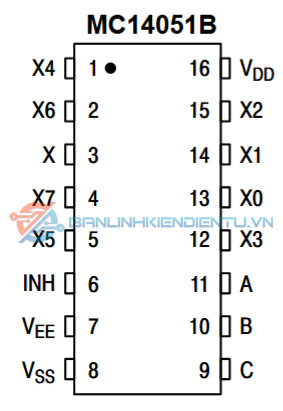

Sơ đồ chân MC14051

Bảng sự thật MC14051

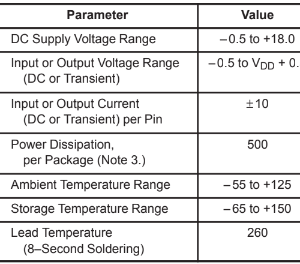

Thông số kỹ thuật IC MC14051

Điện áp cung cấp (VDD): 3V đến 18V.
Điện áp tín hiệu đầu vào (Vi): -0.5V đến VDD + 0.5V.
Dòng ra cực đại (Io): ±10 mA.
Điện trở trạng thái đóng (On-Resistance, RON): 125Ω tại VDD = 10V (điển hình).
Thời gian trễ chuyển mạch (Switching Time): 90 ns tại VDD = 10V.
Dòng tiêu thụ tĩnh (Quiescent Current): 1 µA (tối đa) tại VDD = 18V.
Dải nhiệt độ hoạt động: -55°C đến +125°C.

Ứng dụng của IC MC14051

Chuyển mạch tín hiệu tương tự:
- Trong các thiết bị đo lường, mạch xử lý tín hiệu âm thanh, hoặc các hệ thống cảm biến.
Mạch chọn dữ liệu:
- Kết nối hoặc tách tín hiệu từ nhiều nguồn trong các hệ thống xử lý tín hiệu số hoặc tương tự.
Bộ khuếch đại đa kênh:
- Chọn đầu vào cho bộ khuếch đại tín hiệu từ nhiều kênh cảm biến.
Giao tiếp dữ liệu:
- Chuyển mạch hoặc định tuyến tín hiệu trong các thiết bị mạng hoặc mạch truyền thông.
Thiết bị điện tử công nghiệp:
- Chọn và giám sát tín hiệu trong các ứng dụng công nghiệp hoặc tự động hóa.
