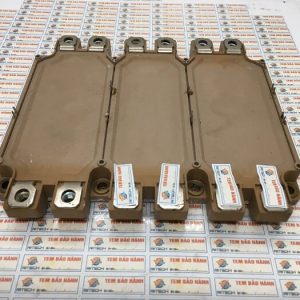

6MBI450V-170-50 IGBT Fuji 450A 1700V

Giới thiệu 6MBI450V-170-50

6MBI450V-170-50 là mô-đun IGBT của Mitsubishi Electric, được thiết kế cho các ứng dụng công nghiệp yêu cầu hiệu suất cao trong chuyển đổi năng lượng và điều khiển động cơ. Đây là một mô-đun phổ biến trong các hệ thống biến tần và tự động hóa.

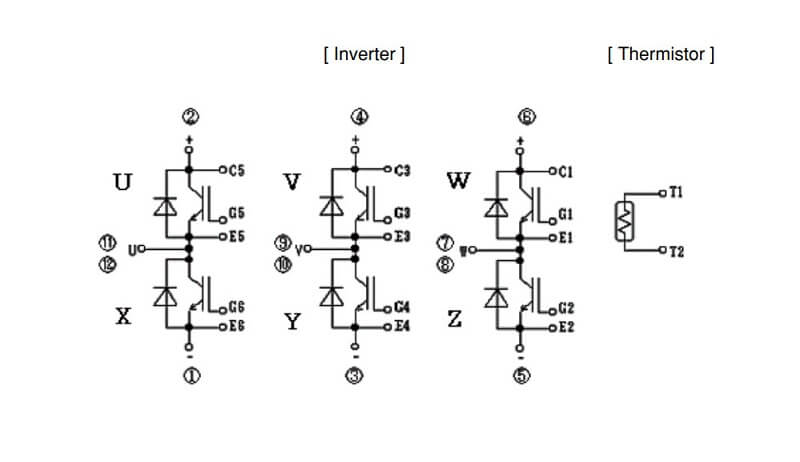

Sơ đồ chân của IGBT 6MBI450V-170-50

Kích thước của IGBT 6MBI450V-170-50

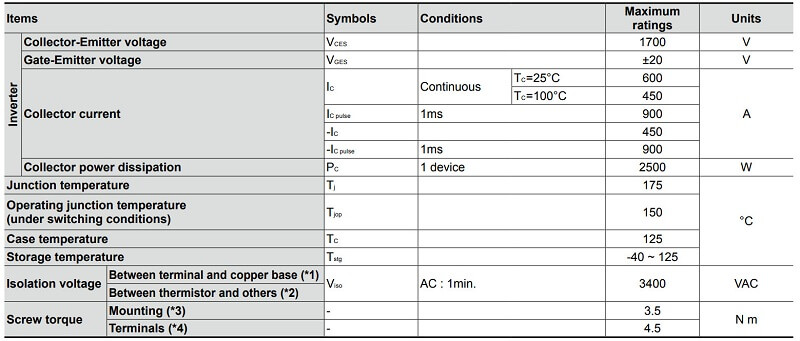

Bảng thông số của IGBT 6MBI450V-170-50

• Loại: Mô-đun IGBT
• Dòng điện tối đa: 450A
• Điện áp định mức: 1700V
• Tần số chuyển mạch: Tối đa khoảng 15-20 kHz
• Điện trở dẫn (VCE(on)): Khoảng 1.5V đến 2.0V tại dòng tối đa
• Nhiệt độ hoạt động: -40°C đến +125°C
• Khả năng tản nhiệt: Cần lắp đặt trên tấm tản nhiệt để đảm bảo hiệu suất.

Chức năng 6MBI450V-170-50

1. Chuyển đổi năng lượng: Chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) trong các ứng dụng biến tần.
2. Điều khiển động cơ: Sử dụng để điều chỉnh tốc độ và mô-men xoắn của động cơ điện.
3. Nguồn cung cấp: Được sử dụng trong các ứng dụng cung cấp điện công nghiệp và tự động hóa.

Nguyên lý hoạt động 6MBI450V-170-50

• Khởi động và điều khiển: Mô-đun được điều khiển bằng tín hiệu điện áp vào cổng (gate). Khi có điện áp, IGBT sẽ dẫn điện từ collector đến emitter.
• Chuyển đổi năng lượng: Trong các ứng dụng biến tần, IGBT bật tắt nhanh chóng để tạo ra dạng sóng AC từ nguồn DC.
• Quản lý nhiệt: Hệ thống tản nhiệt rất quan trọng để duy trì hiệu suất và độ tin cậy.

Ứng dụng 6MBI450V-170-50

• Hệ thống biến tần: Trong tự động hóa và truyền động điện.
• Máy móc công nghiệp: Điều khiển động cơ trong các quy trình sản xuất.
• Năng lượng tái tạo: Chuyển đổi năng lượng từ nguồn như pin mặt trời.

Định nghĩa về đặc tính chuyển mạch 6MBI450V-170-50

Đặc tính chuyển mạch của VCE được định nghĩa giữa Sense C1,3,5 và Sense E1,3,5 cho nhánh trên (U,V,W) và Sense E1,3,5 và Sense E2,4,6 cho nhánh dưới (X,Y,Z). Vui lòng sử dụng các đầu cuối này bất cứ khi nào đo điện áp đột biến.

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 6MBI450V-170-50
