SN74LS09DR 74LS09 IC chức năng SOP-14 5.2mm

Giới thiệu về SN74LS09DR

SN74LS09DR là một mạch tích hợp chứa bốn cổng logic 2-input AND với ngõ ra kiểu Open-Collector, thuộc dòng LS (Low-Power Schottky), nổi bật với khả năng tiêu thụ điện năng thấp và tốc độ cao.

Đặc điểm SN74LS09DR

• Cổng AND 2 ngõ vào:
  • Bao gồm 4 cổng logic độc lập, mỗi cổng có 2 ngõ vào và 1 ngõ ra.
• Ngõ ra Open-Collector:
  • Ngõ ra yêu cầu sử dụng điện trở kéo (Pull-Up Resistor) để hoạt động ổn định.
  • Có thể sử dụng trong các mạch giao tiếp bus hoặc các mạch điều khiển với điện áp cao hơn.
• Hiệu suất cao:
  • Tiêu thụ năng lượng thấp, tốc độ xử lý tín hiệu nhanh nhờ công nghệ Schottky.
• Đóng gói nhỏ gọn:
  • Được đóng gói dạng SOIC-14 (Surface-Mount).
• Tương thích logic TTL:
  • Tương thích hoàn toàn với các mạch logic số chuẩn TTL.

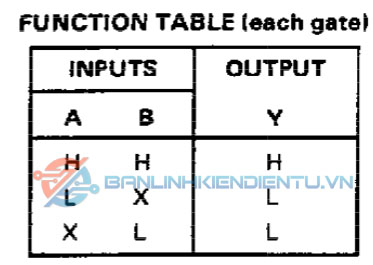

Thông số kỹ thuật SN74LS09DR

Ứng dụng SN74LS09DR

1. Giao tiếp bus:
   • Dùng trong các hệ thống giao tiếp sử dụng nhiều thiết bị chia sẻ cùng một đường tín hiệu.
2. Điều khiển rơ-le và LED:
   • Ngõ ra Open-Collector có thể điều khiển rơ-le, LED hoặc tải công suất nhỏ.
3. Mạch điều khiển logic:
   • Sử dụng trong các mạch tích hợp logic số phức tạp.
4. Hệ thống vi điều khiển:
   • Phù hợp với các hệ thống yêu cầu tương thích TTL.

Lưu ý khi sử dụng SN74LS09DR

1. Điện trở kéo:
   • Sử dụng điện trở kéo phù hợp (thường từ 1kΩ – 10kΩ) để đảm bảo tín hiệu ngõ ra đạt mức logic cao.
2. Nguồn cung cấp ổn định:
   • Đảm bảo dải điện áp từ 4.75V đến 5.25V để IC hoạt động ổn định.
3. Bảo vệ ngõ ra:
   • Không vượt quá giới hạn dòng và điện áp của ngõ ra Open-Collector để tránh hỏng IC.

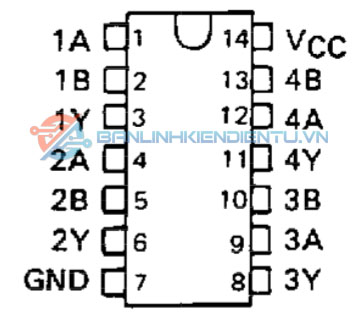

Sơ đồ chân SN74LS09DR

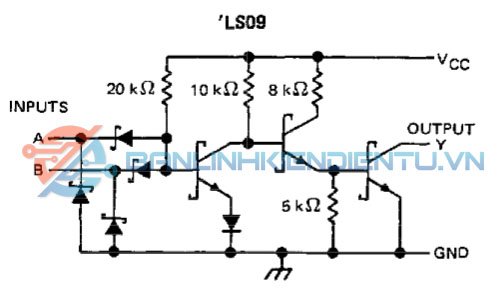

Sơ đồ tương đương SN74LS09DR

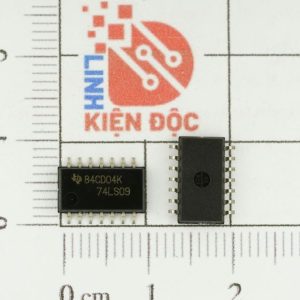

Kích thước SN74LS09DR

Xem thêm những sản phẩm IC khác tại đây

Datasheet SN74LS09DR
