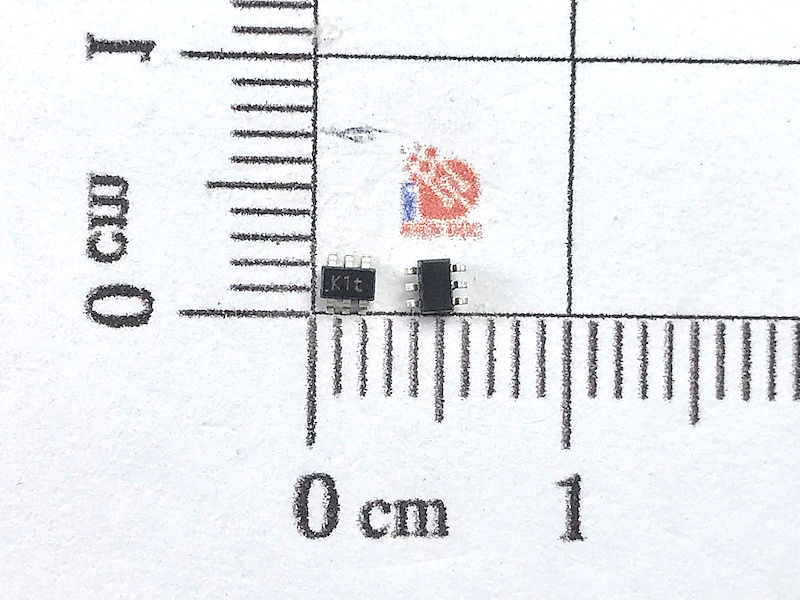

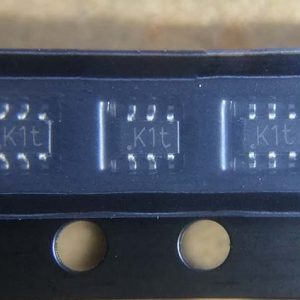

Diode BAV99S kí hiệu K1t kiểu chân SOT-363

Giới thiệu về Diode BAV99S

BAV99S là một diode Schottky nhỏ gọn được sử dụng phổ biến trong các mạch điện tử nhờ vào các đặc tính như tốc độ chuyển mạch nhanh, điện áp ngược thấp và hiệu suất cao. Nó có thể được sử dụng trong các ứng dụng như mạch bảo vệ, mạch chỉnh lưu, và mạch điện tử tốc độ cao.

Thông số kỹ thuật chính của BAV99S

1. Loại thiết bị:
   • Diode Schottky: Đây là một loại diode có điện áp ngưỡng thấp và tốc độ chuyển mạch nhanh hơn diode thông thường, thường được dùng trong các ứng dụng yêu cầu hiệu suất cao và tốc độ cao.
2. Điện áp ngược tối đa (V_RRM):
   • 40V: Đây là điện áp tối đa mà diode có thể chịu được khi hoạt động trong chế độ ngược (reverse bias) mà không bị hư hỏng.
3. Dòng điện tối đa (I_F):
   • 200mA: Đây là dòng điện tối đa mà diode có thể truyền qua khi hoạt động trong chế độ thuận (forward bias).
4. Điện áp thuận (V_F):
   • 0.7V (tại dòng 1mA): Điện áp thuận (forward voltage) là mức điện áp tối thiểu cần thiết để cho phép dòng điện đi qua diode khi nó ở chế độ thuận.
5. Công suất tối đa (P_max):
   • 500mW: Đây là công suất tối đa mà diode có thể xử lý mà không bị hư hỏng.
6. Tốc độ chuyển mạch:
   • Tốc độ chuyển mạch rất nhanh: Diode Schottky BAV99S rất phù hợp với các ứng dụng yêu cầu tốc độ chuyển mạch nhanh.
7. Nhiệt độ hoạt động:
   • Từ -55°C đến +125°C: Diode có thể hoạt động hiệu quả trong dải nhiệt độ rộng, phù hợp cho các ứng dụng công nghiệp.
8. Kích thước:
   • Package: SOD-323: BAV99S được đóng gói trong dạng SMD nhỏ gọn, giúp tiết kiệm không gian và dễ dàng tích hợp vào các mạch điện tử hiện đại.

Ứng dụng của BAV99S

1. Chỉnh lưu:
   • Diode Schottky BAV99S có thể được sử dụng trong các mạch chỉnh lưu (rectifier circuits) trong nguồn cung cấp điện hoặc các mạch chuyển đổi năng lượng.
2. Mạch bảo vệ:
   • Được sử dụng trong các mạch bảo vệ để ngăn chặn các điện áp ngược quá cao, giúp bảo vệ các linh kiện nhạy cảm.
3. Mạch tín hiệu:
   • Với đặc tính chuyển mạch nhanh, BAV99S là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu xử lý tín hiệu trong mạch số hoặc mạch RF (Radio Frequency).
4. Mạch chuyển mạch tốc độ cao:
   • Do có tốc độ chuyển mạch rất nhanh, BAV99S được ứng dụng trong các mạch chuyển mạch và mạch đồng hồ.
5. Ứng dụng trong mạch logic và vi điều khiển:
   • Diode này được sử dụng trong các mạch logic tốc độ cao hoặc các mạch vi điều khiển, giúp xử lý tín hiệu nhanh chóng và bảo vệ mạch khỏi các xung điện áp.

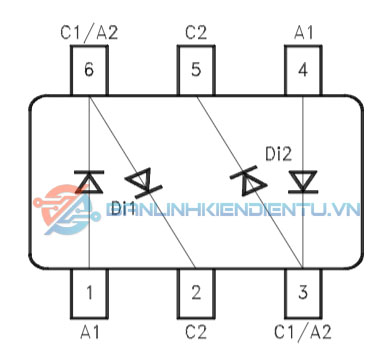

Sơ đồ chân Diode BAV99S

Lợi ích BAV99S

• Tốc độ chuyển mạch nhanh: Là sự lựa chọn tuyệt vời cho các ứng dụng yêu cầu tốc độ chuyển mạch nhanh như trong mạch số và RF.
• Điện áp ngưỡng thấp: Giúp giảm tổn thất năng lượng và tăng hiệu suất trong các ứng dụng sử dụng diode.
• Kích thước nhỏ gọn: Đóng gói SMD nhỏ gọn (SOD-323) giúp tiết kiệm không gian trên bảng mạch.
• Hiệu suất cao: Với dòng điện tối đa 200mA và công suất tối đa 500mW, diode này có thể xử lý hiệu quả trong các ứng dụng cần tiết kiệm năng lượng.
