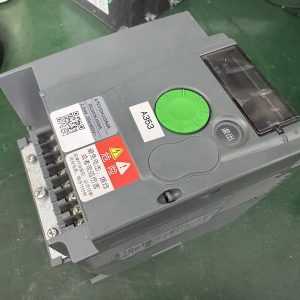

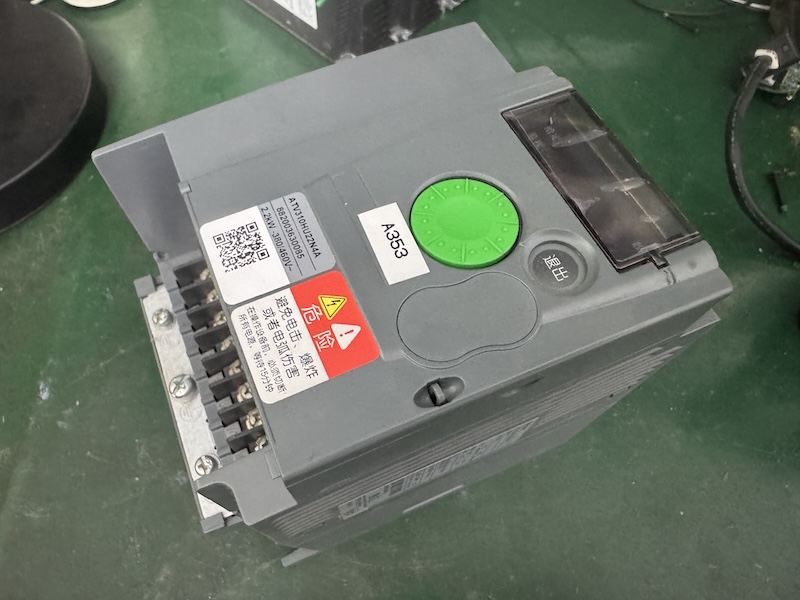

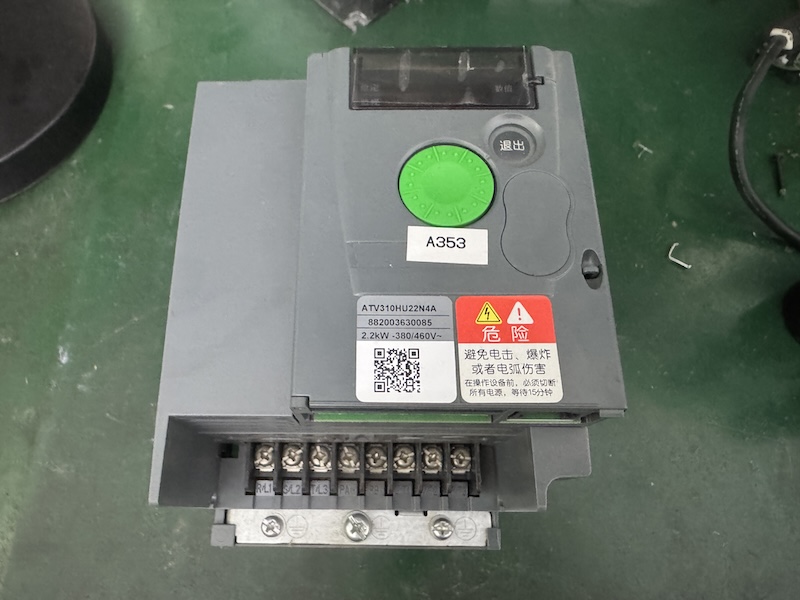

Biến tần Schneider ATV310HU22N4A công suất 2.2kw điện áp 380v

Biến tần Schneider ATV310HU22N4A công suất 2.2kw điện áp 380v

2.600.000 ₫

Mã sản phẩm : ATV310HU22N4A

Hãng sản xuất : Schneider

Công suất : 2.2kw

Điện áp : 380V

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

ATV310HU22N4A là biến tần 3 pha của hãng Schneider Electric (Pháp), thuộc dòng Altivar Easy 310, chuyên dùng cho các ứng dụng công nghiệp phổ thông tại khu vực châu Á – đặc biệt là Việt Nam. Biến tần giúp điều khiển tốc độ, mô-men và chiều quay của động cơ không đồng bộ 3 pha, tiết kiệm năng lượng và bảo vệ thiết bị tốt hơn.

⚙️ THÔNG SỐ KỸ THUẬT CHI TIẾT

Mục	Thông tin chi tiết
Model	ATV310HU22N4A
Dòng sản phẩm	Altivar Easy 310
Công suất định mức	2.2kW (tương đương 3HP)
Điện áp vào	3 pha 380–460V AC ±10%, 50/60Hz
Dòng điện đầu ra định mức	5.1A
Tần số đầu ra	0.5 – 400Hz
Công nghệ điều khiển	V/F, Sensorless Vector Control
Khả năng chịu quá tải	150% dòng định mức trong 60 giây
Tích hợp truyền thông	RS485 Modbus RTU (mặc định)
Số lượng I/O số	5 đầu vào số, 1 đầu ra rơ-le, 1 đầu vào analog, 1 đầu ra analog
Nhiệt độ hoạt động	-10 đến +50°C không giảm công suất
Chuẩn bảo vệ	IP20, chống bụi cơ bản
Kích thước (WxHxD)	105 x 143 x 151 mm
Khối lượng	~2.2kg
Chuẩn EMC	IEC 61800-3, EN55011

CẤU TẠO CHÍNH

Mặt trước:
- Màn hình LED hiển thị tần số đầu ra, lỗi
- Nút RUN/STOP/RESET
- Cổng kết nối bàn phím rời (tùy chọn)
Mạch điều khiển:
- Cổng I/O số & analog (đấu PLC, nút nhấn, biến trở…)
- Cổng truyền thông Modbus RS485
- Khe gắn bộ lọc EMC (nếu cần)
Mạch công suất:
- IGBT điều khiển mô-men
- Mạch bảo vệ quá áp/quá dòng/quá nhiệt

ỨNG DỤNG PHỔ BIẾN

Biến tần Schneider ATV310HU22N4A dùng hiệu quả trong:

✅ Hệ thống băng tải
✅ Máy quạt công nghiệp, quạt hút
✅ Máy bơm nước, bơm ly tâm, bơm hóa chất
✅ Máy trộn, máy khuấy
✅ Máy ép, máy cắt cơ khí, máy sản xuất bao bì
✅ Các máy móc chế biến gỗ, thực phẩm, dệt may, gạch men

CÁCH SỬ DỤNG CƠ BẢN

1. Đấu nối

Nguồn 3 pha 380V AC: Đấu vào chân L1-L2-L3.
Motor 3 pha: Đấu ra U-V-W.
Mass – tiếp địa an toàn: Kết nối PE.
Tín hiệu điều khiển: Nối các cổng I/O theo sơ đồ (nút nhấn, công tắc gạt, biến trở, PLC…).

2. Cài đặt thông số

Cài đặt cơ bản bằng phím trên mặt biến tần hoặc qua bàn phím rời (tùy chọn).
Các thông số cần thiết:
- bFr: Tần số cơ bản (50Hz)
- nCr: Dòng định mức motor (5.1A)
- ACC/DEC: Thời gian tăng/giảm tốc
- tCC: Chọn chế độ điều khiển (V/F hoặc vector)
- LSP/HSP: Tốc độ tối thiểu/tối đa
- rFr: Tần số ra thực tế
