Bộ điều khiển SERVO TECO JSDEP-20A

Giới thiệu về JSDEP-20A

Bộ điều khiển SERVO TECO JSDEP-20A là một bộ điều khiển động cơ servo AC chất lượng cao, được thiết kế để điều khiển các hệ thống servo trong các ứng dụng tự động hóa công nghiệp, bao gồm các máy móc CNC, các dây chuyền sản xuất tự động, máy in, robot, và các thiết bị cần điều khiển chuyển động chính xác. Bộ điều khiển này được sản xuất bởi TECO Electric & Machinery Co., Ltd., một nhà cung cấp hàng đầu về các sản phẩm động cơ và bộ điều khiển trong ngành công nghiệp.

JSDEP-20A thuộc dòng JSDEP series của TECO, có khả năng điều khiển động cơ servo AC một cách chính xác và ổn định, giúp nâng cao hiệu suất và độ tin cậy của các ứng dụng tự động hóa, giảm thiểu hao phí năng lượng và cải thiện độ chính xác của các chuyển động.

Giải thích tên gọi JSDEP-20A

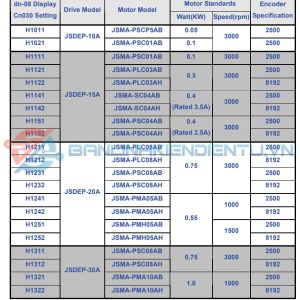

Thông số JSDEP-20A

Thông số kỹ thuật chi tiết

• Mã sản phẩm: TECO JSDEP-20A
• Loại sản phẩm: Bộ điều khiển Servo AC
• Dòng động cơ tương thích: AC Servo Motor
• Điện áp đầu vào: 220V AC ± 10%, 50/60Hz
• Dòng điện đầu ra: 20A
• Tốc độ điều khiển: Tốc độ điều khiển chính xác và có thể được điều chỉnh từ 0 đến 3000 RPM (tùy thuộc vào loại động cơ và ứng dụng)
• Tần số điều khiển: 20kHz
• Dải điều khiển mô-men xoắn: Đảm bảo mô-men xoắn chính xác cho các ứng dụng yêu cầu lực chính xác như robot, máy công cụ, v.v.
• Độ phân giải của encoder: Hỗ trợ độ phân giải 16 bit cho encoder, cho phép đo lường và điều khiển chuyển động chính xác đến từng bước nhỏ nhất.
• Giao diện điều khiển: Bộ điều khiển có thể giao tiếp với các thiết bị bên ngoài qua các cổng RS-232 hoặc RS-485, giúp tích hợp dễ dàng với các hệ thống điều khiển tự động.
• Chế độ điều khiển: Điều khiển theo Vị trí, Tốc độ, và Mô-men xoắn (Position, Speed, Torque).
• Nhiệt độ hoạt động: 0°C đến 40°C
• Kích thước: 160mm x 120mm x 60mm (chiều dài x chiều rộng x chiều cao)
• Trọng lượng: 1.5kg
• Các tính năng bảo vệ:
  • Bảo vệ quá tải
  • Bảo vệ quá nhiệt
  • Bảo vệ quá dòng
  • Bảo vệ ngắn mạch
  • Bảo vệ sai pha điện áp
• Tuổi thọ: Hơn 5,000 giờ (tùy vào điều kiện hoạt động)

Cấu tạo JSDEP-20A

Nguyên lý hoạt động của JSDEP-20A

Bộ điều khiển JSDEP-20A sử dụng chuyển động vòng kín (closed-loop control), tức là sử dụng tín hiệu phản hồi từ cảm biến (encoder) của động cơ để điều chỉnh liên tục vị trí, tốc độ và mô-men xoắn. Điều này giúp bộ điều khiển duy trì chuyển động chính xác và ổn định cho hệ thống servo.

• Vị trí (Position control): Bộ điều khiển nhận tín hiệu từ cảm biến vị trí (encoder) của động cơ và điều chỉnh dòng điện cung cấp cho động cơ sao cho nó đạt được và duy trì đúng vị trí cần thiết.
• Tốc độ (Speed control): Bộ điều khiển cũng có khả năng điều khiển tốc độ của động cơ, giúp đảm bảo động cơ hoạt động với tốc độ ổn định và chính xác trong suốt quá trình vận hành.
• Mô-men xoắn (Torque control): Bộ điều khiển điều chỉnh mô-men xoắn của động cơ để đảm bảo lực tác dụng lên cơ cấu máy luôn ổn định và không gây quá tải cho động cơ.

Sơ đồ đấu nối JSDEP-20A

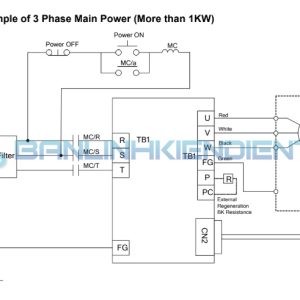

Sơ đồ đi dây đấu nối với nguồn 1 pha và 3 pha với JSDEP-20A

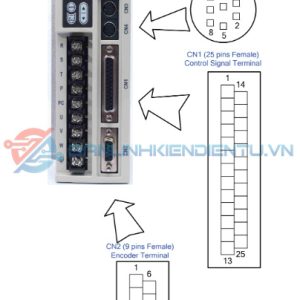

Đầu vào ra JSDEP-20A

Sơ đồ mạch di dây JSDEP-20A

Đặc điểm nổi bật của JSDEP-20A

1. Điều khiển chính xác và ổn định
   Bộ điều khiển JSDEP-20A sử dụng công nghệ điều khiển vòng kín (closed-loop) với phản hồi từ encoder giúp đảm bảo độ chính xác cao trong việc điều khiển tốc độ, vị trí và mô-men xoắn của động cơ.
2. Hiệu suất năng lượng cao
   Với khả năng điều chỉnh mô-men xoắn và tốc độ, bộ điều khiển TECO JSDEP-20A giúp giảm thiểu tiêu thụ năng lượng và tăng hiệu quả làm việc của hệ thống.
3. Chống quá tải và bảo vệ động cơ
   Bộ điều khiển có các tính năng bảo vệ động cơ khỏi quá tải, quá dòng, và các sự cố khác giúp bảo vệ hệ thống và kéo dài tuổi thọ của động cơ và bộ điều khiển.
4. Tương thích với nhiều loại động cơ servo AC
   JSDEP-20A có thể điều khiển nhiều loại động cơ servo AC khác nhau, giúp linh hoạt trong việc ứng dụng cho các hệ thống tự động hóa công nghiệp.
5. Giao diện dễ sử dụng và dễ dàng tích hợp
   Bộ điều khiển hỗ trợ giao tiếp qua RS-232 và RS-485, giúp dễ dàng kết nối với các PLC hoặc HMI để điều khiển từ xa và giám sát hệ thống.
6. Kích thước nhỏ gọn
   Với kích thước nhỏ gọn và trọng lượng nhẹ, bộ điều khiển JSDEP-20A dễ dàng lắp đặt vào các tủ điều khiển hoặc các không gian hạn chế trong các hệ thống tự động hóa.

Ứng dụng của JSDEP-20A

1. Máy CNC
   TECO JSDEP-20A là lựa chọn lý tưởng cho các máy CNC (Computer Numerical Control), giúp điều khiển chính xác các chuyển động của máy công cụ, từ cắt, khoan, đến gia công phức tạp.
2. Robot công nghiệp
   Bộ điều khiển giúp điều khiển các robot công nghiệp với khả năng điều khiển vị trí và tốc độ chính xác, phù hợp cho các ứng dụng tự động hóa trong các dây chuyền sản xuất.
3. Máy móc tự động hóa
   Được sử dụng trong các dây chuyền sản xuất tự động, bộ điều khiển đảm bảo các động cơ servo hoạt động mượt mà, chính xác, giúp tăng năng suất và giảm sai sót.
4. Thiết bị y tế
   Bộ điều khiển này cũng có thể được sử dụng trong các thiết bị y tế tự động, yêu cầu độ chính xác cao trong việc điều khiển các bộ phận chuyển động.
5. Thiết bị in ấn
   Bộ điều khiển TECO JSDEP-20A có thể sử dụng trong các máy in công nghiệp, giúp điều khiển động cơ để đảm bảo tốc độ và độ chính xác của quá trình in.

Lưu ý khi sử dụng

• Cung cấp điện áp ổn định: Đảm bảo nguồn điện cung cấp cho bộ điều khiển là ổn định và phù hợp với yêu cầu của thiết bị, tránh gây hư hỏng cho bộ điều khiển hoặc động cơ.
• Kết nối chính xác với động cơ: Đảm bảo kết nối bộ điều khiển với động cơ servo AC đúng cách để tránh gặp phải các vấn đề về tín hiệu hoặc hiệu suất vận hành.
• Bảo trì định kỳ: Đảm bảo bảo trì bộ điều khiển định kỳ, kiểm tra các lỗi và bảo vệ hệ thống hoạt động trong điều kiện tốt nhất

Xem thêm mã bộ điều khiển khác tại đây

Datasheet TECO JSDEP-20A
