UCC2803 UCC2803QDRQ1 C2803DQ1 SOP-8

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC UCC2803 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả UCC2803

Dòng UCC2803 của mạch tích hợp tốc độ cao, công suất thấp cuits chứa tất cả các thành phần điều khiển và truyền động cần thiết cho hoạt động ngoại tuyến và nguồn điện chuyển đổi chế độ dòng điện tần số cố định DC-to-DC với số lượng bộ phận tối thiểu.

Dòng UCC2803 cung cấp nhiều tùy chọn gói, nhiệt độ tùy chọn phạm vi nhiệt độ, lựa chọn chu kỳ làm việc tối đa và lựa chọn các mức điện áp tới hạn. Các bộ phận tham chiếu thấp hơn như UCC2803 phù hợp nhất với các hệ thống hoạt động bằng pin, trong khi tham chiếu cao hơn ence và độ trễ UVLO cao hơn của UCC1802 và UCC1804 đưa ra những lựa chọn lý tưởng này để sử dụng trong các bộ nguồn ngoại tuyến. Dòng UCC2803 được chỉ định để hoạt động từ –40o C đến +85o C.

Đặc trưng UCC2803

• Dòng cung khởi động điển hình 100μA
• Nguồn cung cấp vận hành điển hình 500μA Hiện hành
• Hoạt động ở tần số 1 MHz
• Khởi động mềm bên trong
• Khởi động mềm lỗi bên trong
• Làm trống cạnh đầu bên trong của Tín hiệu cảm nhận hiện tại
• Đầu ra Totem-Cực 1 Ampe
• Phản hồi điển hình 70ns từ Đầu ra ổ đĩa cảm biến hiện tại đến cổng
• Tham chiếu điện áp dung sai 1,5%
• Sơ đồ chân tương tự như UC3842

Xem thêm: Các sản phẩm IC khác

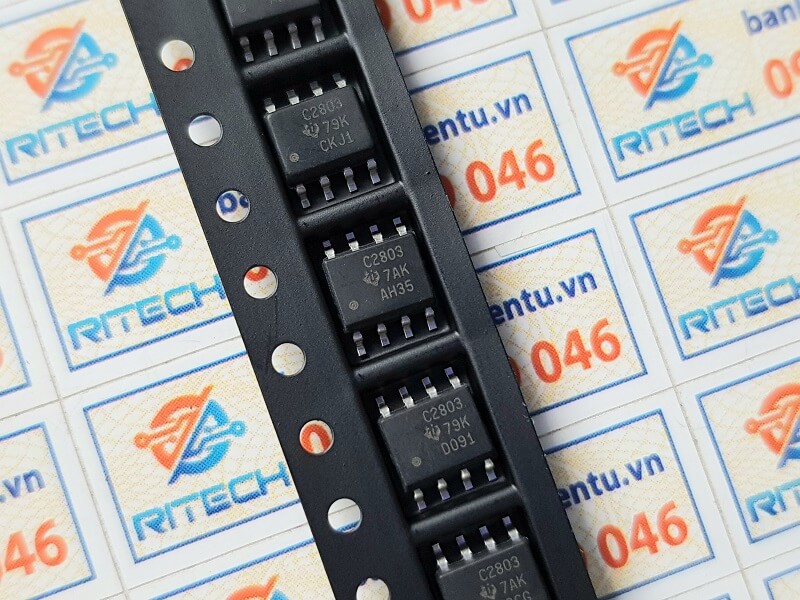

Hình ảnh thực tế UCC2803

Sơ đồ chân của IC UCC2803

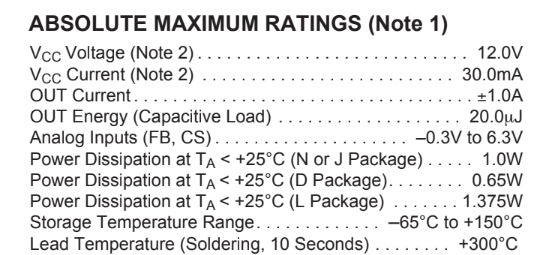

Thông số kỹ thuật của IC UCC2803

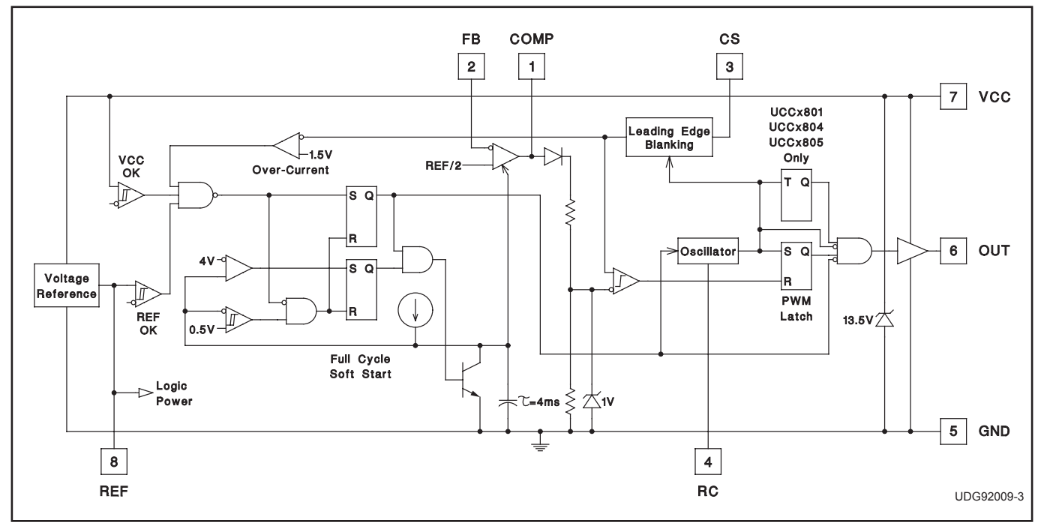

Cấu tạo trong của IC UCC2803

Kích thước của IC UCC2803

Datasheet UCC2803
