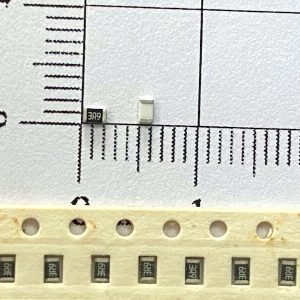

Điện trở dán 0805 3.9R 5% (dây 50c)

5.500 ₫

Loại linh kiện: Điện trở dán

Giá trị: 3.9R

Kích thước: 2mmx1.25mm

Sai số: 5%

Hình thức: Mới

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu về điện trở dán 0805 3.9R 5%

Điện trở dán 0805 3.9R 5% là một loại điện trở SMD (Surface Mount Device) có kích thước nhỏ gọn, được sử dụng phổ biến trong các mạch điện tử hiện đại. Linh kiện này có giá trị 3.9 ohm (3.9R) và sai số 5%, tức là giá trị thực tế có thể dao động trong phạm vi ±5% so với giá trị danh định.

Kích thước 0805: Với kích thước tiêu chuẩn 2.0 mm x 1.25 mm, điện trở phù hợp cho các thiết kế mạch in nhỏ gọn, giúp tiết kiệm không gian và tối ưu hóa quá trình sản xuất tự động.
Giá trị 3.9 ohm (3.9R): Thích hợp cho các ứng dụng cần giới hạn dòng điện thấp, như mạch LED, mạch lọc tín hiệu, mạch nguồn hoặc các mạch bảo vệ.
Sai số 5%: Giá trị thực tế có thể nằm trong khoảng 3.705 ohm đến 4.095 ohm, đảm bảo độ ổn định trong các ứng dụng điện tử tiêu chuẩn.

Thông số kỹ thuật của điện trở dán 0805

Kích thước (inch): 0805 (0.08″ x 0.05″)
Kích thước (mm): khoảng 2.0 mm x 1.25 mm
Công suất tiêu chuẩn: 1/8W (0.125 watt)
Điện áp tối đa: khoảng 150V – 200V (tùy theo hãng sản xuất)
Dải giá trị điện trở: từ vài ohm đến hàng triệu ohm (MΩ)
Sai số phổ biến: ±1%, ±5%, ±10%
Chất liệu: film carbon, thick film, hoặc thin film

Cách chọn kích thước điện trở dán

Dựa vào công suất yêu cầu: mạch dòng cao cần điện trở lớn hơn
Tùy vào diện tích bảng mạch (PCB): nếu không gian hạn chế thì dùng loại nhỏ
Đối với người mới hàn thủ công: nên chọn kích thước 0805 trở lên (dễ thao tác hơn loại nhỏ như 0603)

Cách đọc mã 3 số trên điện trở dán

Mã 3 số gồm: 2 chữ số đầu là giá trị gốc, số cuối là số lượng số 0
Ví dụ:
- 102 = 10 × 10² = 1000 Ω (1kΩ)
- 472 = 47 × 10² = 4700 Ω (4.7kΩ)
- 104 = 10 × 10⁴ = 100,000 Ω (100kΩ)
- 100 = 10 × 10⁰ = 10 Ω
Mã “000” hoặc “0” là điện trở 0Ω, dùng để nối mạch (jumper)

Cách đổi kích thước điện trở dán từ inch sang mm

Công thức đổi: 1 inch = 25.4 mm
Ví dụ điện trở 2010:
- 2010 = 0.20 inch x 0.10 inch
- Đổi ra mm:
  - 0.20 × 25.4 = 5.08 mm
  - 0.10 × 25.4 = 2.54 mm
- Kết luận: kích thước điện trở 2010 ≈ 5.08 mm x 2.54 mm
