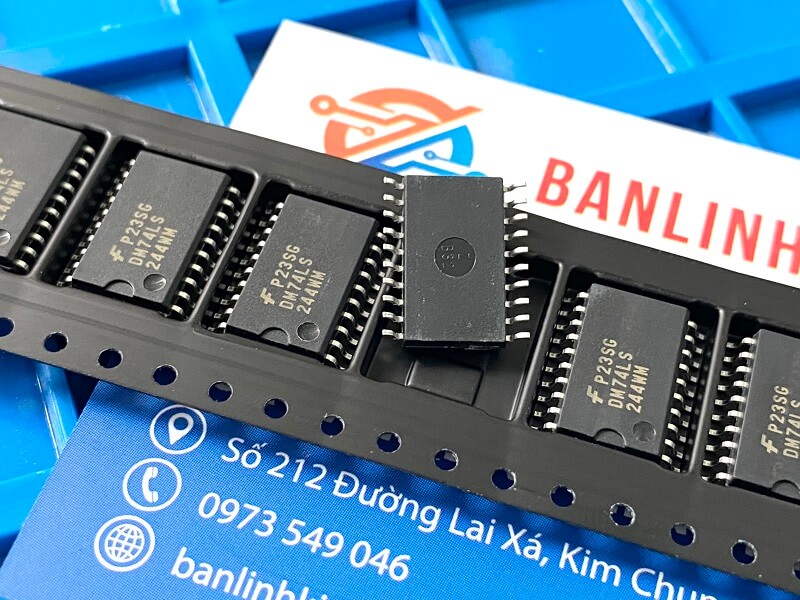

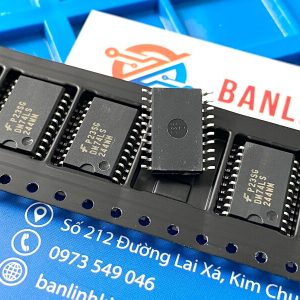

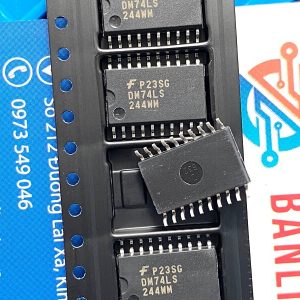

DM74LS244WM, DM74LS244 IC điều khiển SOP20 7.2mm
25.500 ₫
Mã sản phẩm: DM74LS244WM
Loại linh kiện: IC
Kiểu chân: SOP-20
Hình thức: Mới
Tình trạng: Còn hàng
Đã cập nhật
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu về DM74LS244
DM74LS244 là một mạch tích hợp (IC) buffer/driver ba trạng thái thuộc dòng logic TTL (Transistor-Transistor Logic). Nó được thiết kế để hoạt động như một bộ đệm hoặc bộ điều khiển dữ liệu trong các ứng dụng kỹ thuật số, giúp bảo vệ tín hiệu và cải thiện khả năng điều khiển tải lớn.
Đặc điểm nổi bật
- Hoạt động ba trạng thái (Tri-state):
- Có khả năng đưa đầu ra vào trạng thái cao, thấp hoặc trạng thái trở kháng cao (High Impedance), giúp DM74LS244 dễ dàng giao tiếp với các bus dữ liệu.
- Thiết kế hai nhóm độc lập:
- Gồm hai nhóm 4 buffer độc lập, mỗi nhóm có điều khiển riêng, giúp linh hoạt trong việc điều hướng dữ liệu.
- Tốc độ cao và tiêu thụ năng lượng thấp:
- Là thành phần thuộc dòng 74LS (Low Power Schottky), tiêu thụ năng lượng thấp và có tốc độ xử lý nhanh.
- Khả năng điều khiển tải lớn:
- Có thể điều khiển tải lớn, phù hợp cho các ứng dụng cần truyền tín hiệu mạnh mẽ qua khoảng cách dài.
- Bảo vệ đầu ra:
- Đầu ra có thể bảo vệ chống lại hiện tượng ngắn mạch tạm thời hoặc xung đột bus.

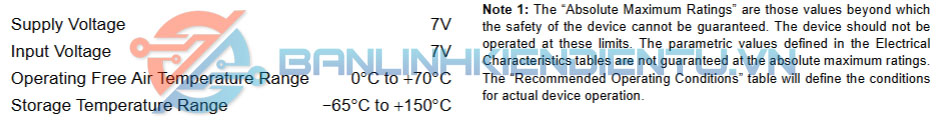

Thông số kỹ thuật DM74LS244
- Số buffer: 8 buffer (chia thành 2 nhóm 4 buffer).
- Điện áp nguồn (Vcc): 4.75V đến 5.25V.
- Điện áp đầu vào (Input Voltage): 0V đến 7V.
- Dòng điện đầu ra (Output Current):
- Dòng cực đại trạng thái cao (High): -15 mA.
- Dòng cực đại trạng thái thấp (Low): 24 mA.
- Tốc độ chuyển đổi (Propagation Delay):
- Khoảng 9 ns.
- Dải nhiệt độ hoạt động: 0°C đến +70°C.
Ứng dụng DM74LS244
- Điều khiển bus dữ liệu:
- DM74LS244 thường được dùng để điều khiển luồng dữ liệu giữa CPU, RAM, ROM, và các thiết bị ngoại vi thông qua bus.
- Bộ đệm tín hiệu:
- Sử dụng như một bộ đệm để khuếch đại tín hiệu và cải thiện khả năng truyền tải.
- Ứng dụng logic TTL:
- Trong các hệ thống logic TTL phức tạp cần tốc độ xử lý nhanh và độ tin cậy cao.
- Các hệ thống nhúng:
- Tích hợp trong các hệ thống vi điều khiển, FPGA, và các thiết bị nhúng khác.

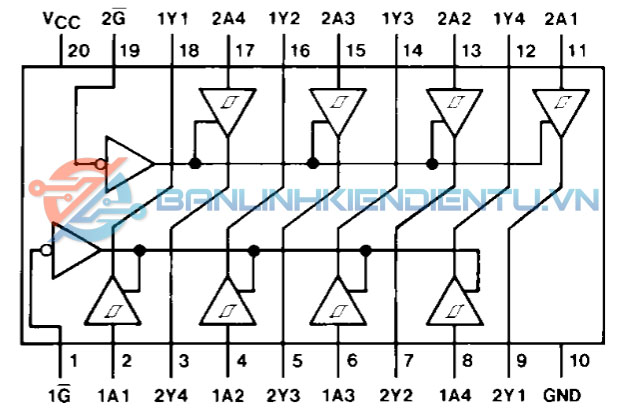

Sơ đồ chân DM74LS244

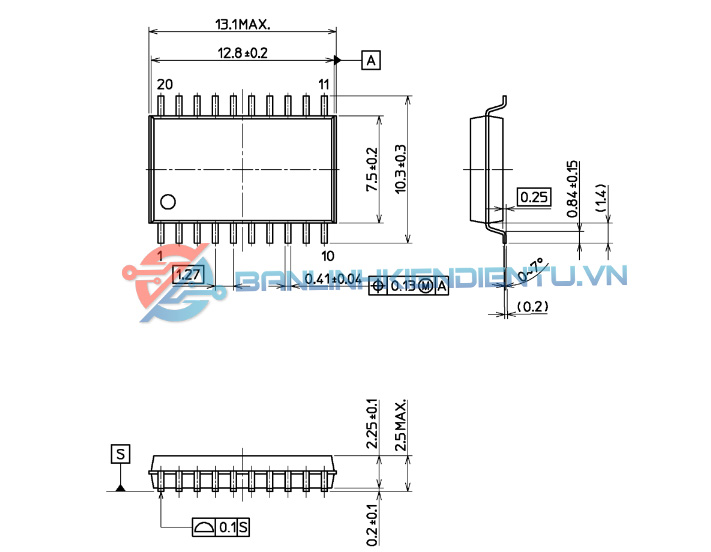

Kích thước DM74LS244
