FZT951 Transistor PNP 5A 60V SOT-223

Giới thiệu FZT951

FZT951 là một transistor công suất trung bình PNP với các chân mạ thiếc mờ, vỏ nhựa đúc định mức UL94V-0-flame, các chân có thể hàn theo tiêu chuẩn MIL-STD-202, phương pháp 208.

Mô tả FZT951

• Chỉ định loại: FZT951
• Chất liệu Transistor: Si
• Phân cực: PNP
• Tản điện tối đa của bộ thu (Pc): 3 W
• Điện áp cơ sở Collector tối đa |Vcb|: 120 V
• Điện áp cực thu-phát tối đa |Vce|: 60 V
• Điện áp cực đại của bộ phát |Veb|: 6 V
• Dòng thu tối đa |Ic max|: 5 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 125 MHz
• Điện dung thu (Cc): 65 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 100
• Hệ số tiếng ồn, dB: –

Đặc trưng FZT951

• BVCEO > -60V
• IC = -5A Dòng thu liên tục cao
• ICM = -15A Dòng xung đỉnh
• Điện áp bão hòa thấp VCE(SAT) < -140mV @ -1A
• RCE(SAT) = 55mΩ cho mức kháng cự tương đương thấp
• hFE được chỉ định lên tới -10A để giữ mức tăng cao
• Loại NPN bổ sung: FZT851

Xem thêm: Các sản phẩm Transistor khác

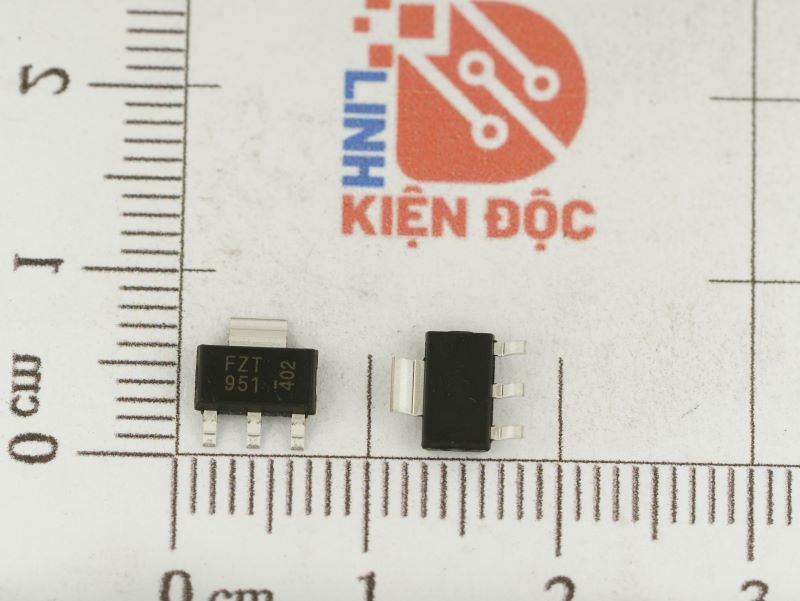

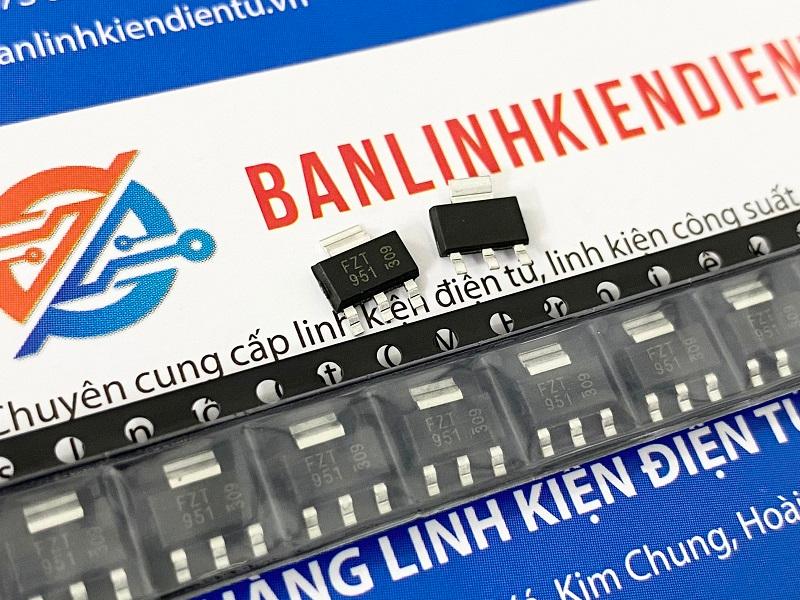

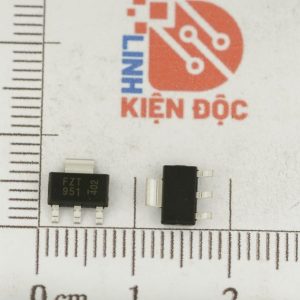

Hình ảnh thực tế FZT951

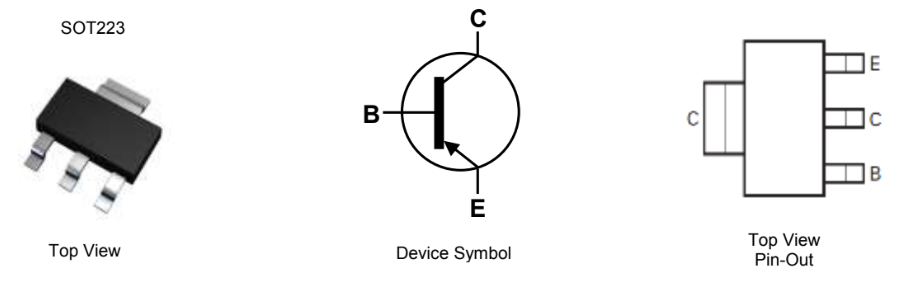

Sơ đồ chân FZT951

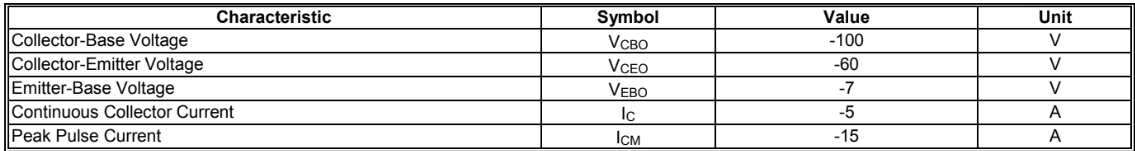

Thông số kỹ thuật của Transistor FZT951

Kích thước của Transistor FZT951

Datasheet FZT951
