Relay an toàn G7SA-2A2B 24VDC 6A 10 chân hàng nhật chính hãng

Giới thiệu về G7SA-2A2B

G7SA-2A2B là một loại relay an toàn được sản xuất bởi Omron, thiết kế đặc biệt để sử dụng trong các ứng dụng yêu cầu mức độ an toàn cao. Relay này được trang bị hai cặp tiếp điểm NO (Normally Open) và hai cặp tiếp điểm NC (Normally Closed), giúp đảm bảo tính an toàn và độ tin cậy trong các hệ thống điều khiển. Nó thường được ứng dụng trong các hệ thống cần ngăn chặn rủi ro điện tử hoặc cơ khí, đảm bảo rằng thiết bị hoặc máy móc chỉ hoạt động khi tất cả các điều kiện an toàn được đáp ứng.

Đặc trưng kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 24VDC: Điện áp cần thiết để kích hoạt cuộn dây của relay. Khi điện áp này được cấp, relay sẽ thay đổi trạng thái của các tiếp điểm.
• Cấu Hình Tiếp Điểm (Contact Configuration):
  • 2 NO + 2 NC (2A2B): Relay có hai tiếp điểm thường mở (NO) và hai tiếp điểm thường đóng (NC). Điều này cho phép relay thực hiện các chức năng an toàn phức tạp, như ngắt kết nối mạch điện khi cần thiết.
• Dòng Điện Tải Tối Đa (Maximum Load Current):
  • 6A: Mỗi cặp tiếp điểm có thể chịu tải tối đa 6A, cho phép relay điều khiển các thiết bị có công suất vừa phải.
• Điện Áp Tải Tối Đa (Maximum Switching Voltage):
  • 250VAC/30VDC: Relay có khả năng chuyển mạch các mạch điện có điện áp lên đến 250VAC hoặc 30VDC, phù hợp với nhiều ứng dụng công nghiệp.
• Điện Trở Tiếp Điểm (Contact Resistance):
  • ≤ 100 mΩ: Điện trở thấp giúp tăng hiệu suất truyền dẫn và giảm tiêu hao năng lượng.
• Chịu Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 1000MΩ tại 500VDC: Relay có khả năng cách ly tốt giữa cuộn dây và tiếp điểm, giúp ngăn ngừa rò rỉ điện.
• Điện Áp Chịu Đựng (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: Thường là 2500VAC, đảm bảo an toàn cách ly giữa cuộn dây điều khiển và tiếp điểm.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +85°C: Relay có thể hoạt động ổn định trong dải nhiệt độ rộng, phù hợp với nhiều môi trường làm việc khác nhau.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 20 ms: Thời gian cần thiết để relay chuyển từ trạng thái không kích hoạt sang trạng thái kích hoạt.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 20 ms: Thời gian cần thiết để relay quay trở lại trạng thái ban đầu sau khi ngừng cấp điện.

Thông số kỹ thuật

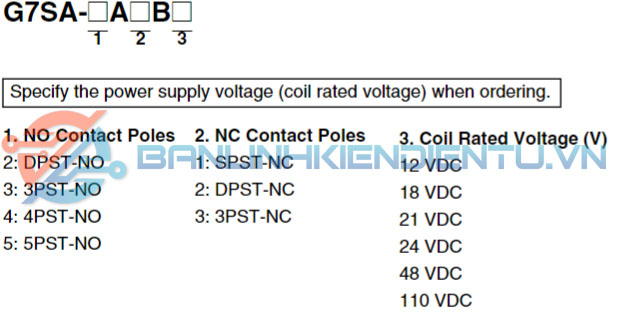

Cách đọc mã linh kiện

Sơ đồ tương đương

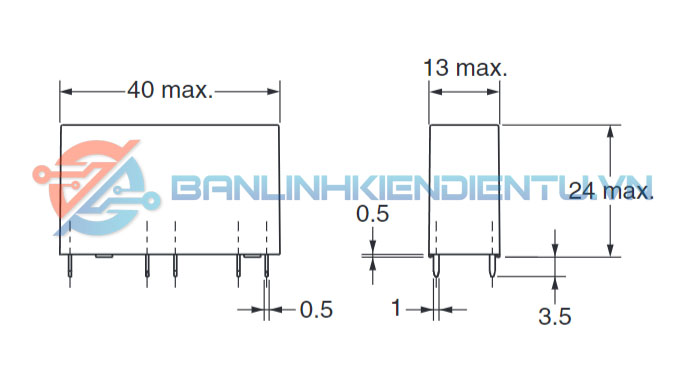

Kích thước G7SA-2A2B

Xem thêm: Nhiều loại Relay 24V khác

Datasheet G7SA-2A2B
