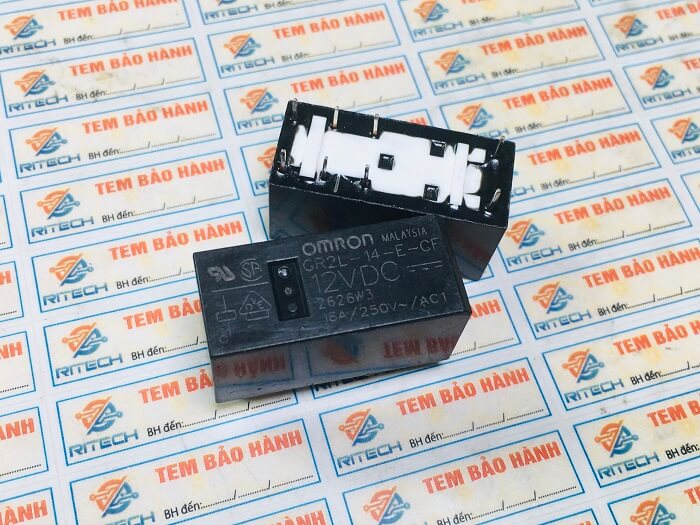

Relay OMRON GR2L-14-E-CF-12VDC 12VDC 16A/250VAC 8 chân

Giới thiệu về GR2L-14-E-CF-12VDC

GR2L-14-E-CF-12VDC là một relay điện từ của hãng Omron, được thiết kế để điều khiển và chuyển mạch các tín hiệu điện và tải điện. Relay GR2L-14-E-CF-12VDC là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu điều khiển tải điện cao và có độ tin cậy cao trong hoạt động.

Đặc trưng kỹ thuật

• Khả Năng Chịu Tải Cao: Với khả năng chịu tải lên đến 16A và công suất 4000VA, relay này phù hợp cho các ứng dụng cần điều khiển thiết bị tiêu thụ điện lớn.
• Thiết Kế Bền Bỉ: Relay được chế tạo để hoạt động hiệu quả trong môi trường công nghiệp khắc nghiệt và có độ tin cậy cao.
• Dễ Dàng Lắp Đặt: Thiết kế nhỏ gọn và cấu hình tiếp điểm linh hoạt giúp dễ dàng tích hợp vào các hệ thống điều khiển.

Thông số kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 12VDC: Điện áp cung cấp cho cuộn dây để kích hoạt relay. Cuộn dây khi được cấp điện sẽ tạo ra từ trường, làm di chuyển các tiếp điểm để chuyển mạch.
• Dòng Điện Tối Đa (Maximum Load Current):
  • 16A: Dòng điện tối đa mà relay có thể điều khiển qua các tiếp điểm mà không gây hư hỏng hoặc ảnh hưởng đến hiệu suất.
• Điện Áp Tối Đa Của Tiếp Điểm (Maximum Switching Voltage):
  • 250VAC: Điện áp tối đa mà các tiếp điểm của relay có thể chịu đựng khi đóng mạch. Đây là giới hạn an toàn để tránh hư hỏng tiếp điểm.
• Công Suất Tối Đa Của Tiếp Điểm (Maximum Switching Power):
  • 4000VA (AC): Công suất tối đa mà relay có thể chịu đựng trong các ứng dụng điện áp xoay chiều (AC). Đây là giá trị công suất tối đa mà relay có thể điều khiển mà không bị hỏng.
• Điện Áp Cách Ly (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: 1500VAC: Điện áp chịu đựng giữa cuộn dây và các tiếp điểm để đảm bảo cách ly an toàn.
  • Giữa Các Tiếp Điểm: 1500VAC: Điện áp chịu đựng giữa các tiếp điểm của relay để ngăn ngừa hiện tượng chập mạch.
• Chịu Dòng Điện Tối Đa (Maximum Switching Current):
  • 16A: Dòng điện tối đa relay có thể điều khiển mà không làm giảm tuổi thọ của nó.
• Chịu Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 100MΩ tại 500VDC: Khả năng cách ly giữa các phần của relay để đảm bảo không có dòng điện rò rỉ.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Dải nhiệt độ mà relay có thể hoạt động ổn định mà không bị hỏng hóc.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 10 ms: Thời gian cần để relay chuyển tiếp điểm từ trạng thái mở sang đóng khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 5 ms: Thời gian cần để relay quay trở lại trạng thái mở sau khi điện áp được ngắt.

Ứng dụng thực tế

• Tự Động Hóa Công Nghiệp: Sử dụng để điều khiển máy móc, thiết bị công nghiệp, và hệ thống tự động hóa.
• Điều Khiển Thiết Bị Điện: Thích hợp cho việc điều khiển các thiết bị tiêu thụ điện lớn như động cơ, máy bơm, và các thiết bị công nghiệp khác.
• Hệ Thống Bảo Vệ: Được sử dụng trong các ứng dụng yêu cầu bảo vệ thiết bị khỏi tình trạng quá tải hoặc lỗi mạch.
