Relay HF105F-1-024D-1HS 24VDC 30A 4 chân

Giới thiệu về HF105F-1

HF105F-1 là một loại relay công suất cao, được thiết kế để sử dụng trong các ứng dụng cần điều khiển dòng điện lớn, như trong các hệ thống điện công nghiệp, ô tô, và thiết bị điện tử có công suất cao. Relay này được sản xuất bởi Hongfa, một nhà sản xuất nổi tiếng về các giải pháp relay. Đây là một lựa chọn lý tưởng cho các ứng dụng yêu cầu khả năng điều khiển dòng điện lớn và hoạt động đáng tin cậy trong các môi trường công nghiệp và dân dụng.

Đặc trưng kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 24VDC: Đây là điện áp yêu cầu để kích hoạt cuộn dây của relay. Khi cuộn dây được cấp điện áp 24VDC, relay sẽ đóng hoặc mở các tiếp điểm để điều khiển mạch điện.
• Dòng Điện Tải Tối Đa (Maximum Load Current):
  • 30A: Relay này có khả năng chịu tải dòng điện tối đa lên đến 30A, cho phép nó điều khiển các thiết bị tiêu thụ điện lớn.
• Điện Áp Tải Tối Đa (Maximum Switching Voltage):
  • 250VAC/30VDC: Relay có thể chuyển mạch các mạch điện với điện áp lên đến 250VAC hoặc 30VDC, phù hợp với nhiều ứng dụng công nghiệp và dân dụng.
• Cấu Hình Tiếp Điểm (Contact Configuration):
  • SPST (Single Pole Single Throw): Relay này có một tiếp điểm đơn cực, có thể hoạt động ở trạng thái thường mở (NO).
• Điện Trở Tiếp Điểm (Contact Resistance):
  • ≤ 100 mΩ: Điện trở thấp của tiếp điểm giúp giảm thiểu tổn thất năng lượng và tăng hiệu suất truyền dẫn.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +85°C: Relay có thể hoạt động ổn định trong dải nhiệt độ rộng, phù hợp với nhiều môi trường làm việc khác nhau.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 15 ms: Thời gian cần thiết để relay chuyển từ trạng thái không kích hoạt sang kích hoạt khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 8 ms: Thời gian cần thiết để relay trở lại trạng thái ban đầu sau khi ngừng cấp điện.

Thông số kỹ thuật

Cách đọc mã linh kiện

Sơ đồ tương đương

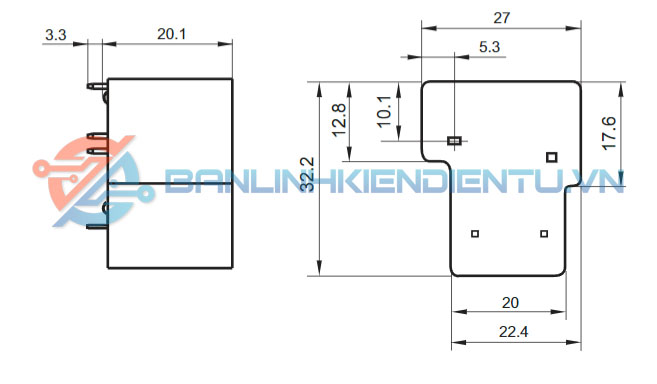

Kích thước HF105F-1

Xem thêm: Nhiều loại Relay 24V khác

Datasheet HF105F-1
