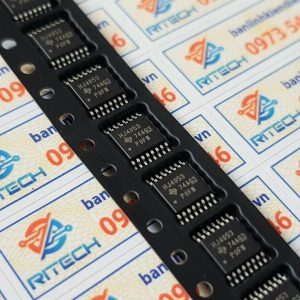

HJ4053 CD74HC4053PWR HC4053 IC Số TSSOP-16

Giới thiệu về CD74HC4053PWR

CD74HC4053PWR là một IC bộ chuyển mạch tương tự (multiplexer/demultiplexer) ba kênh 2 kênh của Texas Instruments, thuộc dòng 74HC (High-Speed CMOS). Với tính năng ba trạng thái và khả năng hoạt động trong dải điện áp rộng, IC này rất linh hoạt và có thể sử dụng trong nhiều ứng dụng khác nhau, từ thiết bị âm thanh đến các mạch điều khiển phức tạp. Đây là một lựa chọn lý tưởng trong các mạch yêu cầu chuyển mạch tín hiệu với mức tiêu thụ điện năng thấp và tốc độ cao.

Đặc điểm nổi bật CD74HC4053PWR

• Bộ chuyển mạch ba kênh 2 kênh:
  • CD74HC4053PWR có ba bộ chuyển mạch 2 kênh độc lập. Mỗi bộ chuyển mạch có hai kênh, cho phép chọn một tín hiệu trong hai tín hiệu và chuyển tiếp nó đến đầu ra.
  • IC có thể sử dụng để chuyển mạch tín hiệu tương tự hoặc số giữa các đầu vào và đầu ra.
• Xử lý tín hiệu tương tự:
  • IC có khả năng chuyển mạch tín hiệu tương tự trong dải điện áp từ 0V đến Vcc (thường là 5V hoặc 3.3V tùy thuộc vào nguồn cấp), làm cho nó phù hợp với các ứng dụng xử lý tín hiệu audio, video hoặc các tín hiệu tương tự khác.
• Trở kháng thấp khi đóng mạch (ON Resistance):
  • IC có trở kháng ON thấp (thường khoảng 50Ω hoặc thấp hơn), giúp giảm thiểu tổn thất tín hiệu khi chuyển mạch và duy trì chất lượng tín hiệu.
• Tiết kiệm năng lượng:
  • Là thành viên của dòng HC (High-Speed CMOS), IC hoạt động với tiêu thụ điện năng thấp và hiệu quả cao khi xử lý tín hiệu số và tương tự.
• Điều khiển logic:
  • IC được điều khiển thông qua các đầu vào logic (thường được gắn nhãn S1, S2, và S‾overline{S}S để chọn kênh). Các tín hiệu điều khiển này sẽ xác định tín hiệu nào sẽ được chuyển đến đầu ra.
• Đầu ra ba trạng thái (3-state):
  • IC có đầu ra ba trạng thái (high-impedance), cho phép tắt hoàn toàn đầu ra khi không cần sử dụng, điều này rất hữu ích trong các hệ thống chia sẻ bus hoặc khi không muốn IC cung cấp tín hiệu.
• Dải điện áp hoạt động rộng:
  • IC hoạt động trong dải điện áp từ 2V đến 6V, giúp nó linh hoạt trong các ứng dụng sử dụng các mức điện áp khác nhau.
• Dạng gói (Package):
  • PWR trong mã sản phẩm chỉ gói TSSOP-16 (gói SMD 16 chân), giúp tiết kiệm không gian và dễ dàng sử dụng trong các thiết kế mạch in PCB nhỏ gọn.

Thông số kỹ thuật CD74HC4053PWR

Ứng dụng CD74HC4053PWR

• Chuyển mạch tín hiệu:
  • Dùng trong các mạch chuyển mạch tín hiệu audio, video hoặc các tín hiệu tương tự khác giữa các nguồn và đích khác nhau.
• Trộn tín hiệu audio:
  • Thường được sử dụng trong các hệ thống âm thanh để chọn và chuyển tín hiệu audio giữa các kênh khác nhau.
• Multiplexer dữ liệu:
  • Sử dụng trong các hệ thống số để chọn một trong nhiều dòng dữ liệu cho việc truyền tín hiệu.
• Thiết bị kiểm tra:
  • Sử dụng trong các thiết bị kiểm tra để chuyển tín hiệu thử nghiệm đến các công cụ đo lường khác nhau.
• Hệ thống đa kênh:
  • Dùng trong các hệ thống đa kênh, nơi cần chuyển đổi giữa nhiều tín hiệu vào và ra, ví dụ trong các hệ thống điều khiển hoặc cảm biến.
• Hệ thống chuyển đổi tín hiệu tương tự sang số:
  • Có thể kết hợp với bộ chuyển đổi tương tự sang số (ADC) để chọn tín hiệu đầu vào cần chuyển đổi thành tín hiệu số.

Sơ đồ chân CD74HC4053PWR

Kích thước CD74HC4053PWR

Xem thêm: Nhiều sản phẩm IC họ 74xx Tại đây

Datasheet CD74HC4053PWR
