JS70R700FU Mosfet TO-220 tháo máy chất lượng

Giới thiệu về JS70R700FU

JS70R700FU là một MOSFET công suất loại N-channel, thuộc dòng Super Junction MOSFET với hiệu suất cao. MOSFET này được thiết kế để hoạt động với điện áp cao, dòng tải trung bình và được tối ưu hóa cho các ứng dụng như nguồn cấp điện, bộ chuyển đổi DC-DC, và các hệ thống điều khiển công suất.

Đặc điểm nổi bật

1. Công nghệ Super Junction:
   • Giảm trở kháng rds(on), giúp cải thiện hiệu quả năng lượng và giảm nhiệt độ hoạt động.
2. Dải điện áp rộng:
   • Hoạt động ổn định với điện áp cao, lý tưởng cho các ứng dụng điện áp lớn.
3. Hiệu suất chuyển mạch cao:
   • Thiết kế tối ưu hóa cho tần số chuyển mạch cao, giảm tổn hao chuyển mạch.
4. Chịu dòng tải cao:
   • Khả năng xử lý dòng tải cao, phù hợp cho các ứng dụng công suất trung bình và cao.
5. Gói TO-220:
   • Gói TO-220 mang lại khả năng tản nhiệt tốt và dễ dàng lắp đặt trên các tản nhiệt.

Thông số kỹ thuật

• Loại MOSFET: N-Channel Super Junction MOSFET
• Điện áp Drain-Source (Vdss): 700V
• Dòng điện tối đa (Id): 7A (Tại nhiệt độ 25°C)
• Điện trở kênh mở (Rds(on)): ~ 0.7Ω (tối đa)
• Điện áp cổng (Vgs): ±30V
• Tần số chuyển mạch: Tối ưu cho các ứng dụng từ vài kHz đến hàng trăm kHz.
• Công suất tiêu tán (Pd): Khoảng 45W (phụ thuộc vào tản nhiệt).
• Nhiệt độ hoạt động: -55°C đến +150°C.

Ứng dụng

1. Nguồn cung cấp điện (SMPS):
   • Bộ cấp nguồn chuyển mạch, nguồn máy tính, và các hệ thống cung cấp điện công nghiệp.
2. Bộ chuyển đổi DC-DC:
   • Các hệ thống hạ áp hoặc nâng áp.
3. Hệ thống điều khiển động cơ:
   • Ứng dụng trong điều khiển motor DC hoặc AC.
4. Chiếu sáng:
   • Điều khiển LED công suất cao hoặc hệ thống chiếu sáng điện áp lớn.
5. Hệ thống năng lượng tái tạo:
   • Inverter năng lượng mặt trời hoặc bộ chuyển đổi năng lượng gió.

Xem thêm: Nhiều sản phẩm Mosfet tại đây

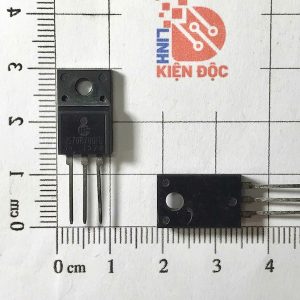

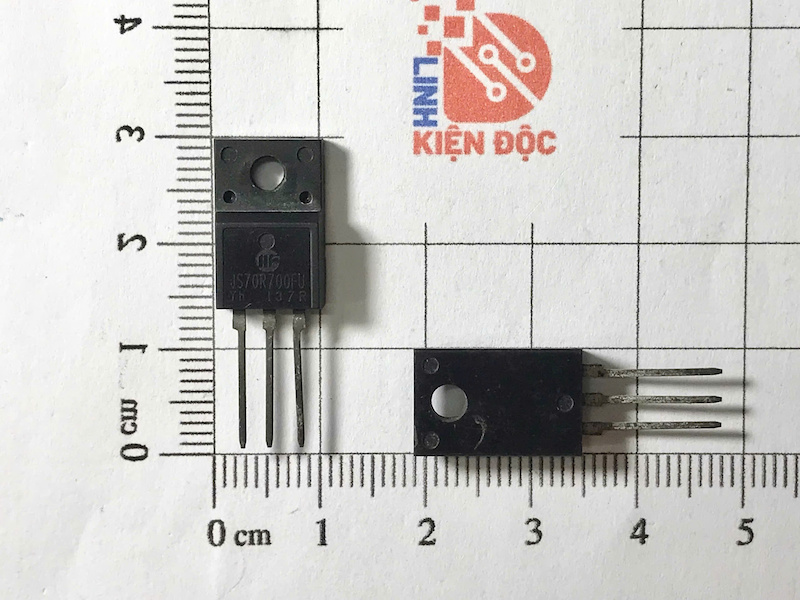

Kích thước JS70R700FU
