K4113, 2SK4113 Mosfet kênh N 5A 900V TO-220

Mosfet 2SK4113 là một loại transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) loại kênh N được thiết kế để hoạt động với dòng điện cao và điện áp cao, lý tưởng cho các ứng dụng công suất và chuyển mạch.

1. Khái niệm Mosfet 2SK4113

MOSFET là một loại transistor bán dẫn, được sử dụng chủ yếu trong các mạch điện tử để kiểm soát dòng điện. Cấu trúc của MOSFET bao gồm ba cực: Source (S), Drain (D) và Gate (G). Loại MOSFET kênh N như 2SK4113 có khả năng dẫn điện khi điện áp tại cực Gate cao hơn điện áp tại cực Source một ngưỡng nhất định.

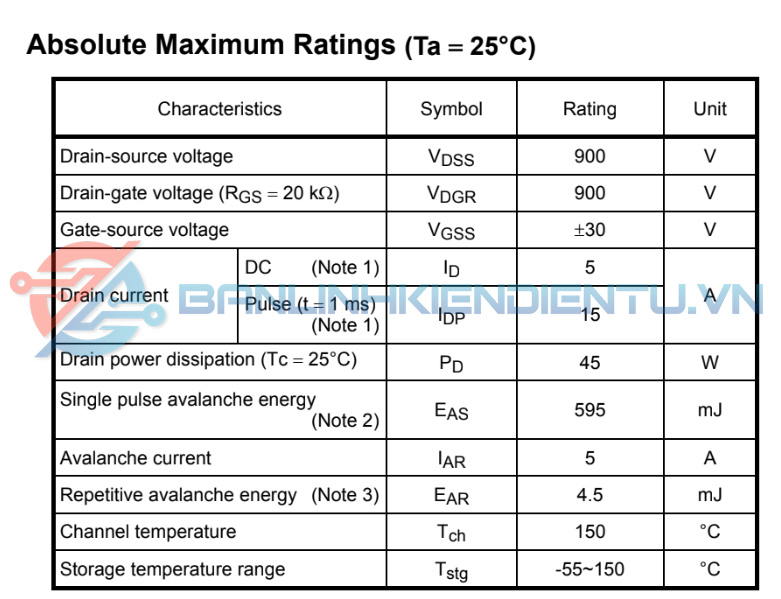

2. Thông số kỹ thuật của Mosfet 2SK4113

Dưới đây là một số thông số kỹ thuật quan trọng của MOSFET 2SK4113:

• Loại MOSFET: Kênh N (N-channel)
• Điện áp tối đa (Vds): 900V
• Dòng điện tối đa (Id): 5A
• Điện trở on (Rds(on)): Khoảng 1.0 Ω (ở điện áp Gate-Source = 10V)
• Công suất tiêu thụ tối đa (Ptot): 150W
• Điện áp Gate-Source tối đa (Vgs): ±20V
• Tần số chuyển mạch: Tần số chuyển mạch của 2SK4113 thường có thể đạt đến vài kHz, phụ thuộc vào các yếu tố như điện áp, tải, và cấu hình mạch.
• Đóng gói: TO-220

Kích thước MOSFET 2SK4113

3. Nguyên lý hoạt động MOSFET 2SK4113

MOSFET 2SK4113 hoạt động theo nguyên lý cơ bản của MOSFET kênh N:

• Cực Gate kiểm soát khả năng dẫn điện giữa cực Drain và Source.
• Khi điện áp tại cực Gate (Vgs) lớn hơn một ngưỡng nhất định, vùng dẫn điện giữa cực Drain và Source sẽ hình thành, cho phép dòng điện chạy qua.
• Cực Source (S) là nơi dòng điện vào (hoặc ra tùy vào hướng dòng), và Cực Drain (D) là nơi dòng điện ra.

Khi điện áp Gate-Source (Vgs) nhỏ hơn ngưỡng (threshold voltage), MOSFET sẽ ở trạng thái “khóa”, không dẫn điện. Khi Vgs lớn hơn ngưỡng này, MOSFET sẽ “mở” và dẫn điện giữa Drain và Source.

4. Chức năng của MOSFET 2SK4113

MOSFET 2SK4113 chủ yếu được sử dụng trong các ứng dụng yêu cầu:

• Chuyển mạch công suất cao: Như trong các mạch nguồn, mạch điều khiển động cơ, và các bộ chuyển đổi DC-DC.
• Điều khiển dòng điện và điện áp: Chúng thường được sử dụng để điều khiển các thiết bị có công suất lớn, như trong các bộ nguồn công nghiệp hoặc hệ thống tái tạo năng lượng.
• Khả năng chịu tải cao: Với dòng điện tối đa lên đến 5A và điện áp chịu được lên đến 900V, MOSFET này có thể sử dụng trong các ứng dụng điện áp và dòng điện cao.

5. Ứng dụng của MOSFET 2SK4113

MOSFET 2SK4113 được ứng dụng trong nhiều lĩnh vực, bao gồm:

• Nguồn cung cấp công suất: Được sử dụng trong các bộ nguồn DC-DC và AC-DC, đặc biệt trong các mạch chuyển mạch công suất cao.
• Điều khiển động cơ điện: Có thể sử dụng trong các mạch điều khiển động cơ, bộ điều khiển tốc độ động cơ (DC Motor Drivers).
• Chuyển mạch công suất trong thiết bị công nghiệp: Với khả năng chịu được điện áp cao và dòng điện lớn, nó là lựa chọn phù hợp cho các thiết bị công nghiệp, máy phát điện và các hệ thống điện năng.
• Mạch bảo vệ và khởi động: 2SK4113 có thể được sử dụng trong các mạch bảo vệ, để ngắt dòng khi có sự cố về quá dòng hoặc quá điện áp.
• Hệ thống điều khiển năng lượng tái tạo: Ví dụ như các bộ chuyển đổi năng lượng mặt trời hoặc gió.

Xem thêm những Mosfet khác tại đây

Datasheet
