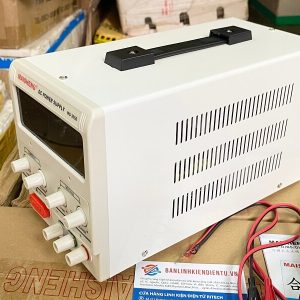

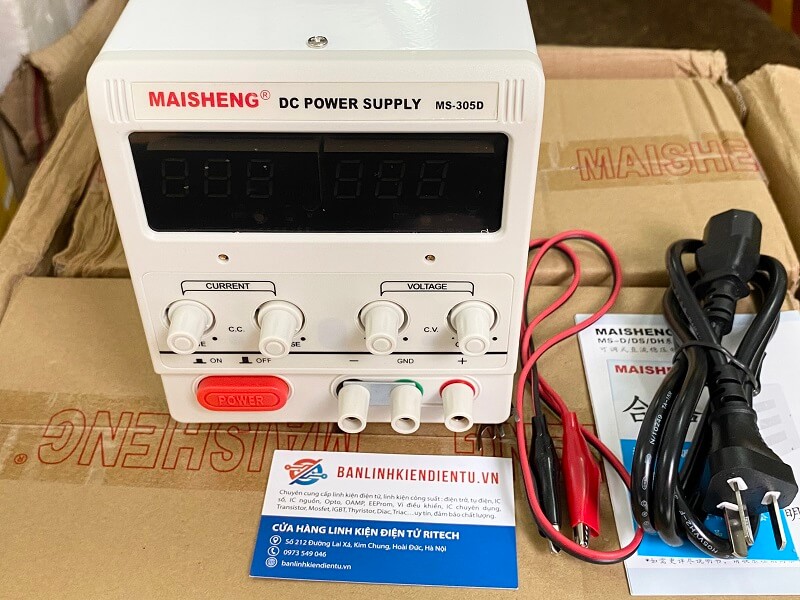

Bộ nguồn AC/DC MS-305D điện áp ra 0-30V dòng 5A

Bộ nguồn AC/DC MS-305D là một thiết bị cấp nguồn điện một chiều (DC) được thiết kế để cung cấp điện áp từ 0 đến 30V với dòng điện tối đa là 5A. Đây là một trong những bộ nguồn phổ biến trong lĩnh vực điện tử, thường được sử dụng trong các ứng dụng thí nghiệm, sửa chữa, và trong các dự án điện tử DIY.

1. Thông số kỹ thuật chính

• Mã sản phẩm: MS-305D
• Điện áp đầu ra: 0-30V DC
• Dòng điện đầu ra: 0-5A
• Công suất tối đa: 150W
• Chế độ điều chỉnh điện áp: Tích hợp 2 đồng hồ hiển thị số (LCD hoặc kim) cho phép người dùng theo dõi chính xác điện áp và dòng điện đầu ra.
• Điện áp đầu vào: AC 220V
• Tích hợp tính năng bảo vệ:
  • Bảo vệ quá tải
  • Bảo vệ quá nhiệt
  • Bảo vệ ngắn mạch
• Kích thước: Khoảng 260mm x 145mm x 180mm.
• Trọng lượng: Khoảng 3.5 kg.
• Chất liệu: Vỏ kim loại bền bỉ, giúp tản nhiệt tốt và bảo vệ linh kiện bên trong.

2. Ứng dụng

Bộ nguồn MS-305D có nhiều ứng dụng trong lĩnh vực điện tử, bao gồm:

• Thí nghiệm điện tử: Cung cấp nguồn cho các mạch điện tử trong các buổi thí nghiệm, học tập và nghiên cứu.
• Sửa chữa điện tử: Sử dụng để cấp nguồn cho các thiết bị điện tử trong quá trình sửa chữa.
• Dự án DIY: Cung cấp nguồn cho các dự án điện tử tự chế, tạo điều kiện cho việc phát triển và thử nghiệm các sản phẩm điện tử mới.
• Kiểm tra thiết bị: Cấp điện cho các thiết bị điện tử để kiểm tra tính năng và hiệu suất hoạt động.
• Cung cấp năng lượng cho động cơ và các thiết bị khác: Sử dụng cho các mô hình hoặc động cơ điện yêu cầu điện áp và dòng điện DC.

3. Đặc điểm nổi bật

• Điều chỉnh điện áp và dòng điện dễ dàng: Tích hợp các núm điều chỉnh cho phép người dùng điều chỉnh điện áp và dòng điện đầu ra một cách linh hoạt và chính xác.
• Chức năng bảo vệ an toàn: Các tính năng bảo vệ giúp ngăn chặn sự cố hỏng hóc do quá tải, quá nhiệt hoặc ngắn mạch, đảm bảo an toàn cho thiết bị và người sử dụng.
• Mặt hiển thị rõ ràng: Thiết bị thường có màn hình LCD hoặc đồng hồ kim giúp theo dõi điện áp và dòng điện đầu ra một cách dễ dàng và chính xác.
• Thiết kế chắc chắn: Vỏ kim loại bền bỉ không chỉ bảo vệ linh kiện bên trong mà còn giúp tản nhiệt hiệu quả.

4. Hướng dẫn sử dụng

Bước 1: Kết nối điện

• Chọn điện áp đầu vào: Nếu cần, điều chỉnh công tắc ở mặt sau của bộ nguồn để phù hợp với điện áp lưới (110V hoặc 220V).
• Cắm điện: Kết nối bộ nguồn vào nguồn điện AC.

Bước 2: Kết nối đầu ra

• Kết nối thiết bị: Sử dụng dây cáp để kết nối đầu ra của bộ nguồn đến thiết bị cần cấp điện. Đảm bảo kết nối đúng cực dương và âm để tránh hỏng thiết bị.

Bước 3: Điều chỉnh điện áp và dòng điện

• Điều chỉnh điện áp: Sử dụng núm điều chỉnh điện áp để chọn mức điện áp mong muốn (từ 0 đến 30V).
• Điều chỉnh dòng điện: Nếu cần, có thể điều chỉnh núm dòng điện để giới hạn dòng điện đầu ra tối đa.

Bước 4: Kiểm tra và bật nguồn

• Bật nguồn: Nhấn nút bật nguồn và kiểm tra trên màn hình hiển thị để đảm bảo điện áp và dòng điện đầu ra đã được thiết lập đúng.
• Theo dõi hoạt động: Theo dõi đồng hồ hiển thị để đảm bảo thiết bị hoạt động ổn định trong suốt quá trình sử dụng.

5. Lưu ý khi sử dụng

• Không vượt quá công suất: Đảm bảo rằng tổng công suất tiêu thụ của thiết bị kết nối không vượt quá 150W (30V x 5A).
• Tản nhiệt: Đặt bộ nguồn ở nơi thông thoáng để đảm bảo khả năng tản nhiệt tốt, tránh làm hỏng linh kiện do quá nhiệt.
• Kiểm tra kết nối: Trước khi bật nguồn, hãy kiểm tra tất cả các kết nối để đảm bảo không có hiện tượng ngắn mạch.
• Bảo trì định kỳ: Thực hiện bảo trì và kiểm tra định kỳ để đảm bảo bộ nguồn luôn hoạt động hiệu quả và an toàn.

6. Tổng kết

Bộ nguồn AC/DC MS-305D là một thiết bị cực kỳ hữu ích cho những ai làm việc trong lĩnh vực điện tử, từ sinh viên cho đến kỹ sư chuyên nghiệp. Với khả năng điều chỉnh linh hoạt và tính năng bảo vệ an toàn, nó giúp cung cấp nguồn điện ổn định cho nhiều ứng dụng khác nhau.
