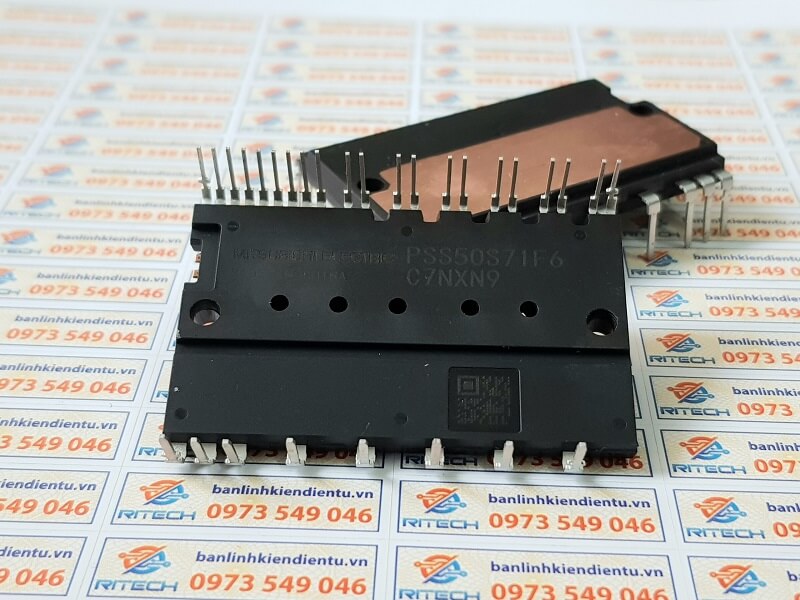

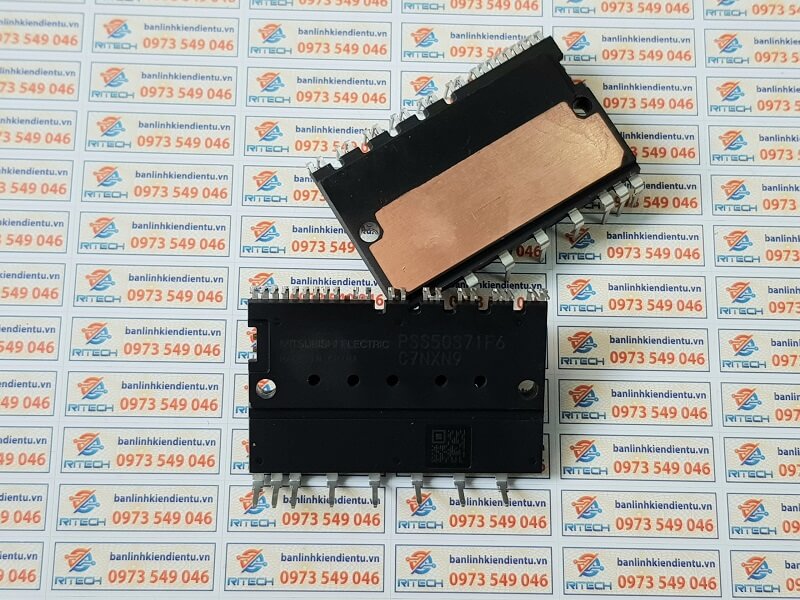

PSS50S71F6 IGBT Mitsubishi 50A 600V

Giới thiệu PSS50S71F6

PSS50S71F6 là một mô-đun IGBT (Insulated Gate Bipolar Transistor) do Powerex, một công ty con của Mitsubishi Electric, sản xuất. Đây là một thiết bị bán dẫn công suất cao được thiết kế để sử dụng trong các ứng dụng điều khiển công suất và chuyển mạch.

Thông số Kỹ thuật Chính của PSS50S71F6

1. Loại: Mô-đun IGBT
2. Điện áp cực đại (Vce): 600V
3. Dòng cực đại (Ic): 50A
4. Điện trở khi bật (Rce(on)): Khoảng 0.40Ω (tại nhiệt độ môi trường 25°C)
5. Công suất tỏa nhiệt tối đa (Ptot): Khoảng 150W (tại điều kiện làm mát tốt và nhiệt độ môi trường 25°C)
6. Nhiệt độ hoạt động: -40°C đến +150°C

Đặc điểm PSS50S71F6

• Điện áp cực đại: PSS50S71F6 có khả năng chịu đựng điện áp lên đến 600V, phù hợp cho các ứng dụng công suất trung bình đến cao.
• Dòng điện: Có khả năng xử lý dòng điện tối đa 50A, thích hợp cho các ứng dụng công suất lớn.
• Điện trở khi bật: Điện trở khi bật khoảng 0.40Ω giúp giảm tổn thất năng lượng trong quá trình chuyển mạch, nâng cao hiệu suất hoạt động của mô-đun.

Ứng dụng PSS50S71F6

• Biến tần: Được sử dụng trong các hệ thống biến tần để điều khiển tốc độ và công suất của động cơ, đặc biệt trong các ứng dụng công nghiệp.
• Điều khiển động cơ: Được dùng trong các bộ điều khiển động cơ để xử lý dòng điện lớn và điều chỉnh hiệu suất hoạt động.
• Hệ thống cung cấp năng lượng: Phù hợp cho các ứng dụng cung cấp năng lượng công suất lớn trong các hệ thống công nghiệp và các thiết bị điện tử công suất cao.

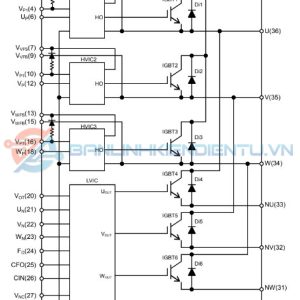

Sơ đồ cấu tạo PSS50S71F6

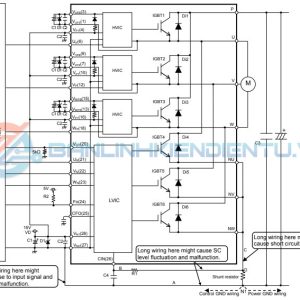

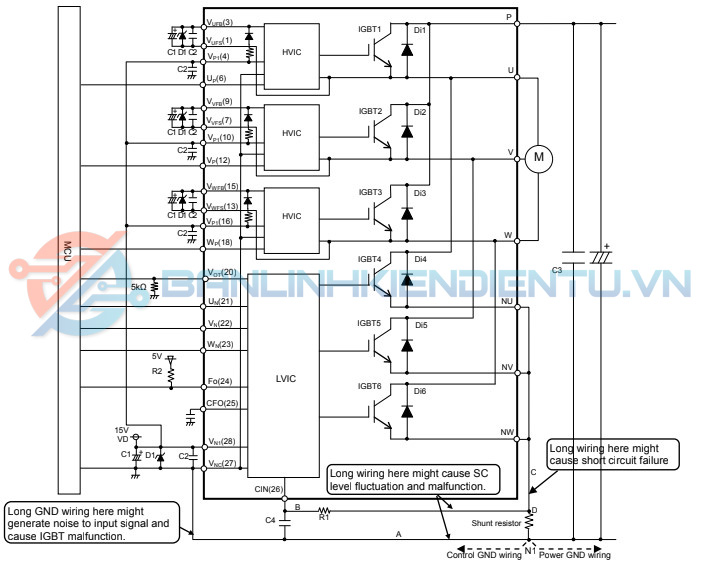

Sơ đồ mạch ứng dụng PSS50S71F6

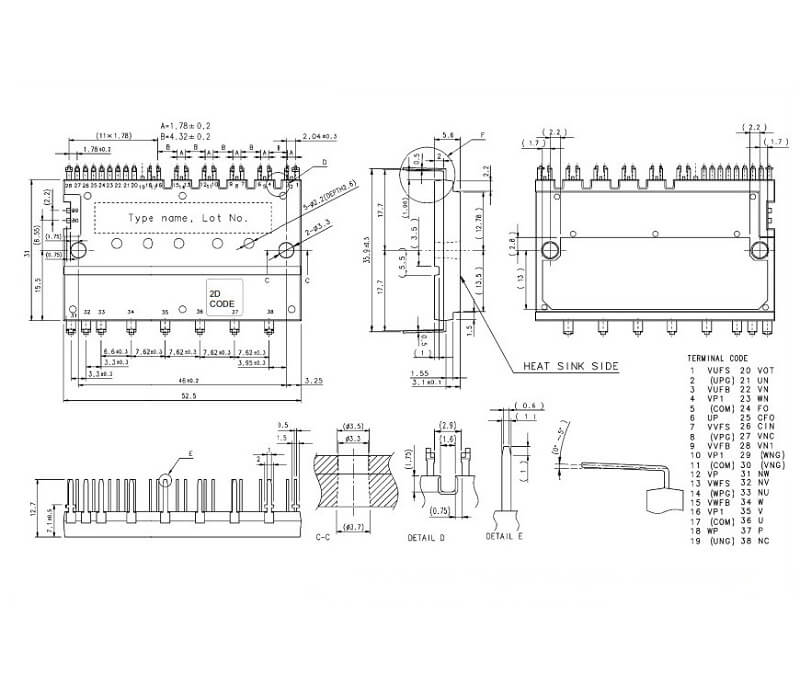

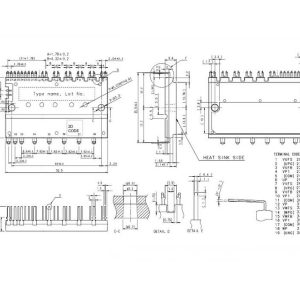

Kích thước PSS50S71F6

Xem thêm :Nhiều sản phẩm TGBT khác tại đây

Datasheet PSS50S71F6
