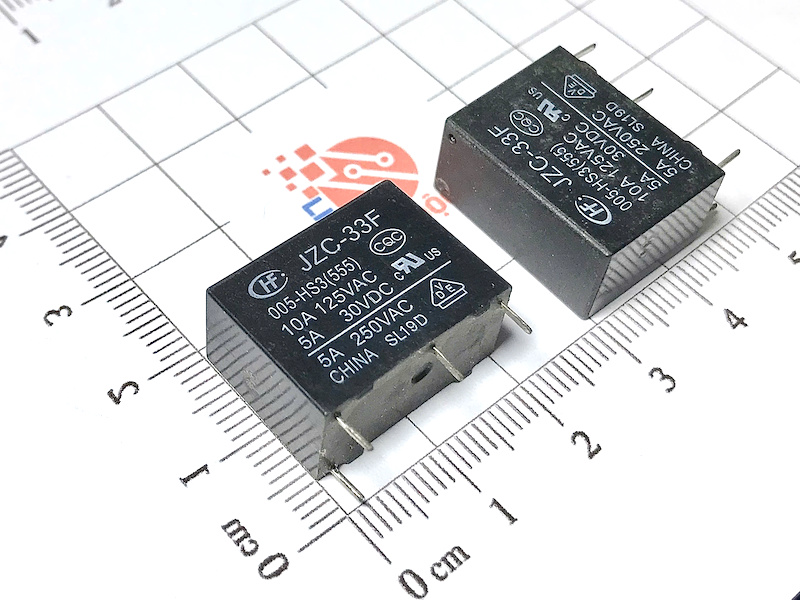

Relay 5VDC JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 chân

Relay 5VDC JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 chân - Ảnh 2

Relay 5VDC JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 chân - Ảnh 5

Relay 5VDC JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 chân - Ảnh 6

Relay 5VDC JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 chân

11.500 ₫

Mã sản phẩm: JZC-35F-005-HS3

Kiểu chân: Cắm 4 chân

Điện áp kích: 5VDC

Dòng điện chuyển mạch: 10A/5A

Điện áp chuyển mạch: 250VAC/30VDC

Hình thức: Tháo máy

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Relay JZC-33F-005-HS3 5VDC 10A/125VAC 5A/250VAC 4 Chân

Relay JZC-33F-005-HS3 là một rơle điện từ nhỏ gọn, được thiết kế để điều khiển đóng/ngắt mạch điện tự động dựa trên tín hiệu điện áp thấp. Với cuộn dây hoạt động ở điện áp 5V DC và khả năng chịu tải dòng cao, relay này thường được ứng dụng trong các thiết bị điện dân dụng và công nghiệp.

Giải thích tên gọi JZC-33F-005-HS3

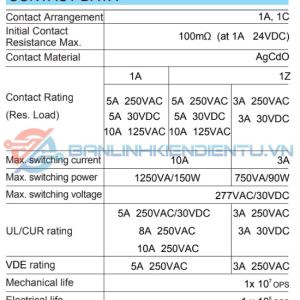

Thông số kỹ thuật JZC-33F-005-HS3

Điện áp cuộn dây: 5V DC.
Dòng tải tiếp điểm:
- 10A tại 125V AC.
- 5A tại 250V AC.

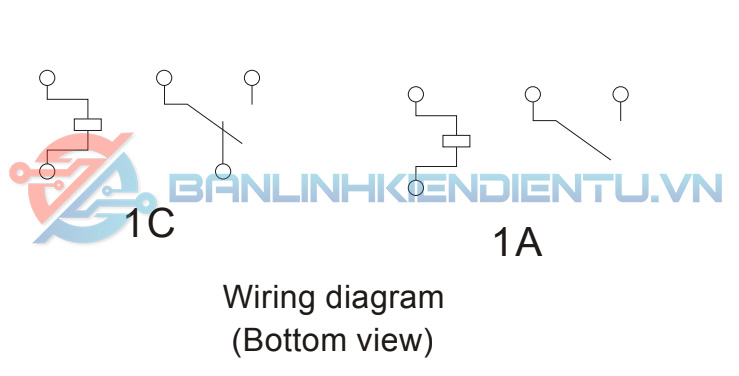

Kiểu chân: 4 chân (SPDT – Single Pole Double Throw).
Độ bền điện môi:
- Cuộn dây và tiếp điểm: ≥ 1500V AC.
- Giữa các tiếp điểm: ≥ 1000V AC.
Nhiệt độ hoạt động: -40°C đến +85°C.
Khả năng chịu tải: Lên đến 10 triệu lần đóng/ngắt cơ học.
Kích thước: Nhỏ gọn, dễ lắp đặt trên PCB.

Cấu tạo JZC-33F-005-HS3

Relay JZC-33F-005-HS3 bao gồm:

Cuộn dây điện từ: Hoạt động ở 5V DC để tạo từ trường khi có tín hiệu.
Tiếp điểm: Dùng để đóng/ngắt mạch tải điện.
Vỏ nhựa cách điện: Bảo vệ linh kiện bên trong, chống sốc điện và tác động từ môi trường.
Chân kết nối: 4 chân, được mạ chống oxy hóa, giúp đảm bảo tín hiệu tiếp xúc ổn định.

Nguyên lý hoạt động JZC-33F-005-HS3

Khi cấp điện áp 5V DC vào cuộn dây, từ trường sinh ra sẽ kéo tiếp điểm đóng lại, tạo mạch kín cho dòng tải chạy qua.
Khi ngừng cấp điện, lò xo hồi vị sẽ đưa tiếp điểm về trạng thái mở, ngắt mạch tải.

Ứng dụng JZC-33F-005-HS3

Dân dụng: Điều khiển các thiết bị điện như quạt, máy bơm nước, đèn chiếu sáng.
Công nghiệp: Dùng trong các hệ thống điều khiển tự động hóa.
Điện tử: Được tích hợp trong các mạch điều khiển bằng vi điều khiển hoặc PLC.
Bảo vệ mạch: Ngắt tải tự động khi xảy ra sự cố.
