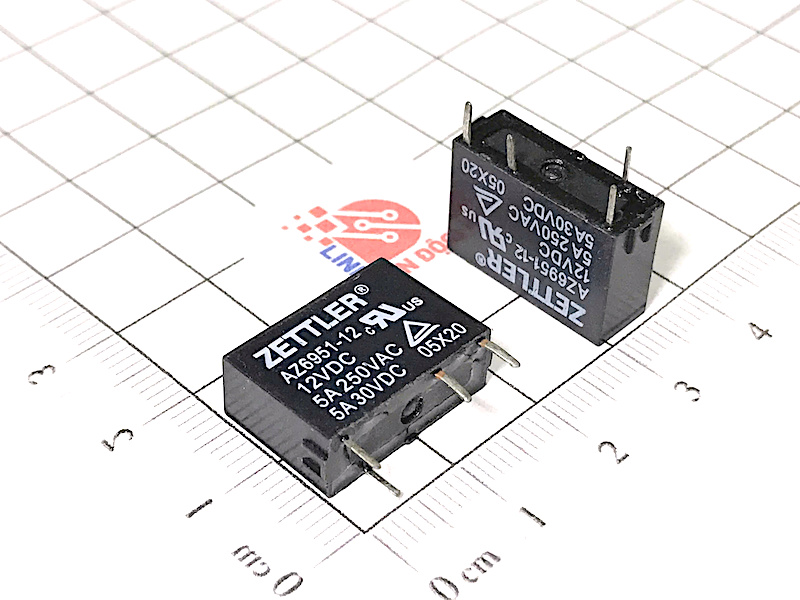

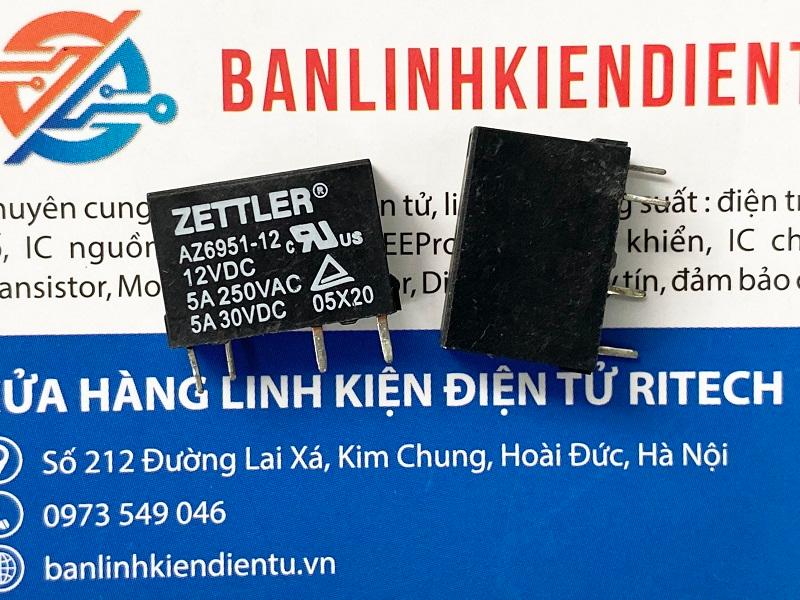

Relay ZETTLER AZ6951-12 12V 5A 4 chân

Giới thiệu về AZ6951

AZ6951 là một relay điện cơ (electromechanical relay) được thiết kế để sử dụng với điện áp cuộn dây 12VDC và có khả năng chuyển mạch các tải có dòng điện lên đến 5A. Đây là loại relay có cấu hình tiếp điểm SPDT (Single Pole Double Throw), cho phép chuyển mạch giữa hai mạch khác nhau. Relay AZ6951 là một lựa chọn phù hợp cho các ứng dụng yêu cầu chuyển mạch ổn định và đáng tin cậy với tải vừa phải.

Đặc trưng kỹ thuật của dòng Relay AZ6951

• Thiết kế nhỏ gọn: Relay AZ6951-12 có thiết kế nhỏ, phù hợp với các ứng dụng yêu cầu tiết kiệm không gian.
• Độ bền cao: Với khả năng chịu được điện áp cách điện cao và tuổi thọ cơ khí lâu dài, relay này đảm bảo độ tin cậy cao trong các ứng dụng công nghiệp.
• Thời gian đáp ứng nhanh: Thời gian tác động và nhả nhanh, giúp cải thiện hiệu suất hệ thống.
• Cấu hình SPDT: Cung cấp sự linh hoạt trong việc chuyển mạch giữa hai mạch khác nhau, phù hợp cho các ứng dụng điều khiển phức tạp.
• Độ tin cậy cao: Relay AZ6951-12 có tuổi thọ điện và cơ khí dài, đảm bảo hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt.
• Linh hoạt: Với cấu hình SPDT, relay này cung cấp khả năng chuyển mạch linh hoạt, phù hợp với nhiều ứng dụng khác nhau.
• Khả năng chịu tải tốt: Được thiết kế để chịu được tải lên đến 5A, relay này lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao trong chuyển mạch.

Thông số kỹ thuật

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Dòng điện cuộn dây (Coil Current): Khoảng 30mA
• Điện trở cuộn dây (Coil Resistance): Khoảng 400Ω
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current): 5A tại 250VAC hoặc 30VDC
• Cấu hình tiếp điểm (Contact Configuration): SPDT (Single Pole Double Throw)
• Điện trở tiếp điểm (Contact Resistance): ≤ 100 mΩ
• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 5A tại 250VAC
  • Tải DC: 5A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 10 ms
• Thời gian nhả (Release Time): Tối đa 5 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC trong 1 phút
  • Giữa các tiếp điểm: 1000VAC trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): 10 triệu lần tác động
• Tuổi thọ điện (Electrical Life): 100,000 lần tác động (tại tải định mức)

Kích thước Relay AZ6951
