Cầu chì RGS12 100A 500V Kích thước 80*25mm

Cầu chì RGS12 100A 500V là một loại cầu chì công suất cao, được sử dụng trong các hệ thống điện hoặc thiết bị công nghiệp lớn để bảo vệ mạch điện khỏi các sự cố quá dòng hoặc ngắn mạch. Với dòng điện định mức 100A và điện áp làm việc tối đa 500V, cầu chì này thường được áp dụng trong các mạch điện công suất lớn, hệ thống phân phối điện, thiết bị công nghiệp và các ứng dụng yêu cầu bảo vệ mạnh mẽ cho các thiết bị điện lớn.

Thông số kỹ thuật của Cầu chì RGS12 100A 500V

• Dòng điện định mức (Rated Current): 100A
  Cầu chì này có dòng điện định mức là 100A, có nghĩa là cầu chì sẽ bảo vệ mạch điện khi dòng điện vượt quá mức này. Khi dòng điện quá 100A, cầu chì sẽ tự động ngắt mạch, giúp bảo vệ các thiết bị và dây dẫn khỏi nguy cơ bị quá tải hoặc cháy nổ.
• Điện áp định mức (Rated Voltage): 500V
  Cầu chì này có thể hoạt động ở điện áp tối đa 500V, phù hợp cho các ứng dụng công nghiệp và hệ thống điện có điện áp làm việc trong khoảng từ 250V đến 500V. Điều này giúp bảo vệ các thiết bị trong các mạch điện có điện áp trung bình đến cao.
• Kích thước (Dimensions): 80mm x 25mm
  Kích thước của cầu chì là 80mm về chiều dài và 25mm về chiều rộng. Đây là kích thước phổ biến cho các cầu chì công nghiệp công suất cao, dễ dàng lắp đặt vào các tủ điện hoặc hộp cầu chì trong các hệ thống phân phối điện công nghiệp.
• Loại cầu chì: RGS12
  Mã RGS12 là mã hiệu của dòng cầu chì công nghiệp này, có thể bao gồm các đặc điểm như kiểu dáng, vật liệu, và dòng điện/công suất bảo vệ. Đây là cầu chì thường được sử dụng trong các hệ thống phân phối điện lớn hoặc thiết bị công nghiệp.

Nguyên lý hoạt động của cầu chì RGS12 100A 500V

Cầu chì RGS12 hoạt động theo nguyên lý nhiệt sinh ra từ dòng điện. Khi dòng điện vượt quá mức cho phép (100A trong trường hợp này), dây dẫn trong cầu chì sẽ bị nóng lên do hiệu ứng Joule. Nhiệt độ tăng dần cho đến khi dây dẫn trong cầu chì tan chảy hoặc đứt ra, tạo ra một khoảng trống trong mạch điện và ngắt kết nối, ngừng dòng điện chạy qua mạch. Điều này giúp bảo vệ mạch điện và các thiết bị khỏi các sự cố hư hỏng do quá dòng hoặc ngắn mạch.

Với tính chất phản ứng nhanh và khả năng ngắt mạch trong thời gian ngắn khi có sự cố quá dòng, cầu chì này giúp bảo vệ thiết bị điện và dây dẫn khỏi các hư hỏng nghiêm trọng như cháy nổ hoặc hỏng hóc do quá tải.

Ứng dụng của Cầu chì RGS12 100A 500V

Cầu chì RGS12 100A 500V được sử dụng chủ yếu trong các ứng dụng công nghiệp và hệ thống điện yêu cầu bảo vệ mạch điện có dòng điện lớn. Một số ứng dụng tiêu biểu bao gồm:

• Hệ thống phân phối điện công nghiệp: Cầu chì 100A 500V rất phù hợp cho các tủ điện phân phối điện, giúp bảo vệ các mạch điện cao áp và các thiết bị điện trong các tòa nhà cao tầng, nhà máy, xí nghiệp sản xuất hoặc các trung tâm thương mại.
• Thiết bị công nghiệp lớn: Các máy móc công nghiệp, thiết bị điều khiển công nghiệp, hoặc các hệ thống động cơ có công suất lớn, thường yêu cầu bảo vệ quá dòng ở mức cao, có thể sử dụng cầu chì này để ngắt mạch khi có sự cố.
• Các ứng dụng điện áp cao: Cầu chì này có thể được sử dụng trong các ứng dụng có điện áp làm việc lên đến 500V, bảo vệ mạch điện khỏi các sự cố quá dòng hoặc ngắn mạch trong các hệ thống điện áp trung bình.
• Tủ điện và bảo vệ mạch điện lớn: Cầu chì RGS12 100A 500V có thể được sử dụng để bảo vệ các mạch điện lớn trong tủ điện của các hệ thống năng lượng mặt trời, hệ thống điện công nghiệp, trạm điện và các hệ thống điện phân phối.

Ưu điểm và Hạn chế

• Ưu điểm:
  • Bảo vệ hiệu quả cho các mạch công suất lớn: Với dòng điện 100A, cầu chì này bảo vệ các mạch điện có công suất lớn và các thiết bị điện công nghiệp khỏi các sự cố quá dòng hoặc ngắn mạch.
  • Khả năng chịu điện áp cao: Cầu chì có thể chịu được điện áp lên đến 500V, thích hợp cho các hệ thống điện công nghiệp có điện áp làm việc cao.
  • Thiết kế công nghiệp mạnh mẽ: Với kích thước lớn và thiết kế chịu lực, cầu chì này rất bền và hiệu quả trong các môi trường công nghiệp khắc nghiệt.
  • Dễ dàng lắp đặt và thay thế: Kích thước chuẩn 80x25mm giúp cầu chì này dễ dàng lắp vào các tủ điện và hộp cầu chì công nghiệp, đồng thời có thể thay thế khi cầu chì bị đứt.
• Hạn chế:
  • Kích thước lớn: Vì là cầu chì công suất cao, nó có kích thước lớn hơn so với các cầu chì dùng trong các thiết bị điện gia dụng hoặc các mạch điện nhỏ. Do đó, nó không thích hợp cho các ứng dụng yêu cầu kích thước cầu chì nhỏ.
  • Giới hạn dòng điện: Cầu chì này chỉ có thể bảo vệ cho mạch điện với dòng điện tối đa là 100A, không thích hợp cho các mạch điện có dòng điện vượt quá 100A.
  • Không thể phục hồi: Khi cầu chì bị đứt do quá dòng, cần phải thay thế cầu chì mới để tiếp tục bảo vệ mạch điện.

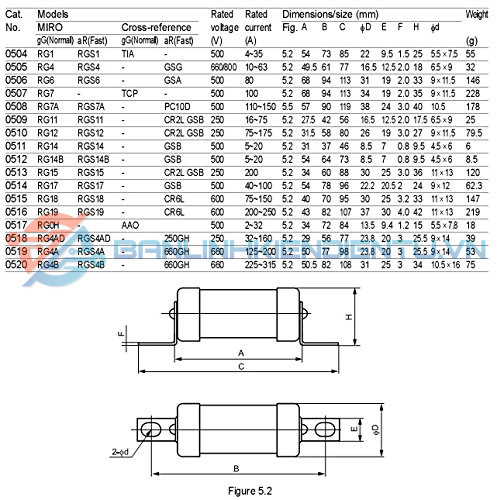

Kích thước RGS12 100A 500V

Kết luận RGS12 100A 500V

Cầu chì RGS12 100A 500V là một lựa chọn lý tưởng cho các hệ thống điện công nghiệp, thiết bị công suất lớn, và các ứng dụng điện áp cao yêu cầu bảo vệ quá dòng hoặc ngắn mạch. Với khả năng chịu dòng điện lên đến 100A và điện áp 500V, cầu chì này có thể bảo vệ các thiết bị và mạch điện công nghiệp khỏi các sự cố nghiêm trọng. Thiết kế công nghiệp chắc chắn, dễ dàng lắp đặt và thay thế giúp cầu chì này là một linh kiện quan trọng trong các hệ thống điện công suất lớn và hệ thống phân phối điện.
