SN75160B SN75160BDWR IC chuyên dụng 20-SOIC

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC SN75160B với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu SN75160B

Bộ thu phát bus giao diện đa năng (GPIB) 8 kênh SN75160B là thiết bị nguyên khối, tốc độ cao, thiết bị Schottky công suất thấp được thiết kế để liên lạc dữ liệu hai chiều qua đường truyền một đầu. Nó được thiết kế để đáp ứng các yêu cầu của Tiêu chuẩn IEEE 488-1978. Bộ thu phát có các đầu ra trình điều khiển có thể được vận hành ở chế độ kéo lên thụ động hoặc chế độ 3 trạng thái. Nếu kích hoạt đàm thoại (TE) ở mức cao, các cổng này có đặc điểm của đầu ra pullup thụ động khi kích hoạt pullup (PE) ở mức thấp và của đầu ra 3 trạng thái khi PE ở mức cao. Đưa TE xuống mức thấp sẽ đặt các cổng này ở trạng thái trở kháng cao. Đầu ra của trình điều khiển được thiết kế để xử lý tải dòng điện chìm lên tới 48 mA.

Mô tả SN75160B

• Đạt tiêu chuẩn IEEE 488-1978 (GPIB)

• Bộ thu phát hai chiều 8 kênh

• Bảo vệ khi bật/tắt nguồn (Trục trặc miễn phí)

• Mạch Schottky tốc độ cao, công suất thấp

• Tản điện thấp. . . Tối đa 72 mW mỗi lần Kênh

• Thời gian lan truyền nhanh. . . Tối đa 22 ns

• Đầu vào pnp trở kháng cao

• Độ trễ máy thu… 650 mV Loại Tùy chọn đầu ra trình điều khiển Open-Collector Không tải xe buýt khi thiết bị đang hoạt động Tắt nguồn (VCC = 0)

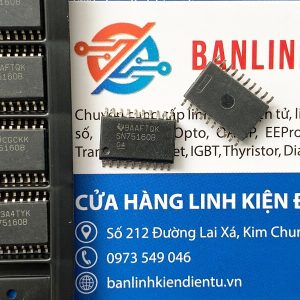

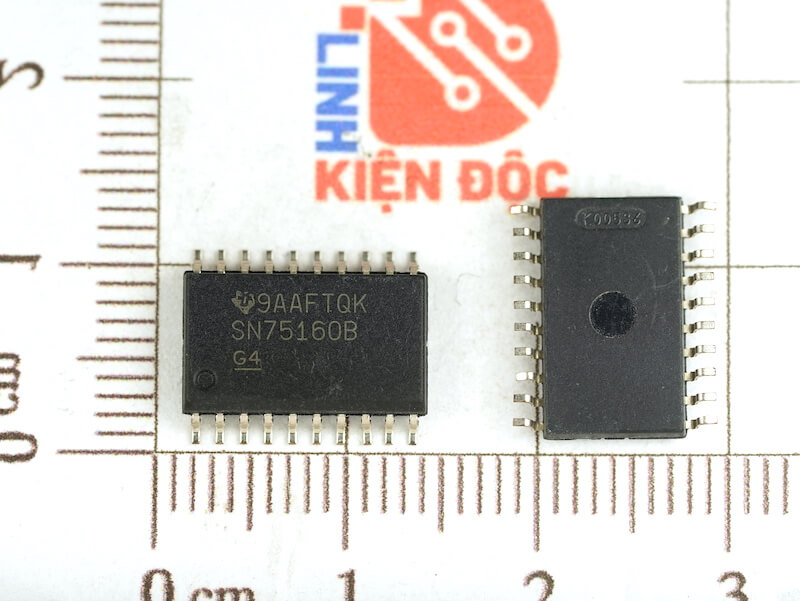

Hình ảnh thực tế SN75160B

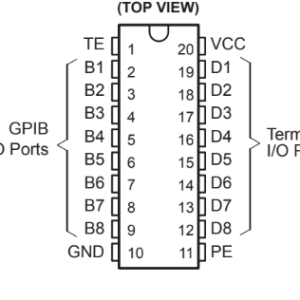

Sơ đồ chân SN75160B

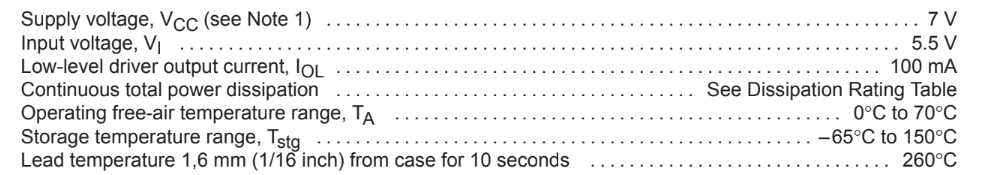

Thông số kỹ thuật IC SN75160B

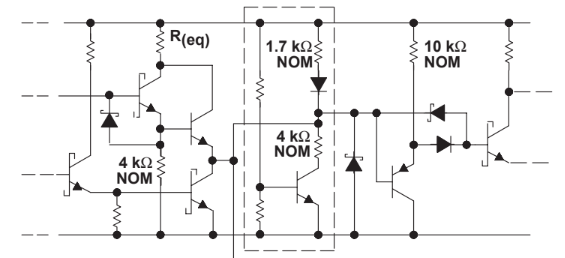

Mạch ứng dụng của IC SN75160B

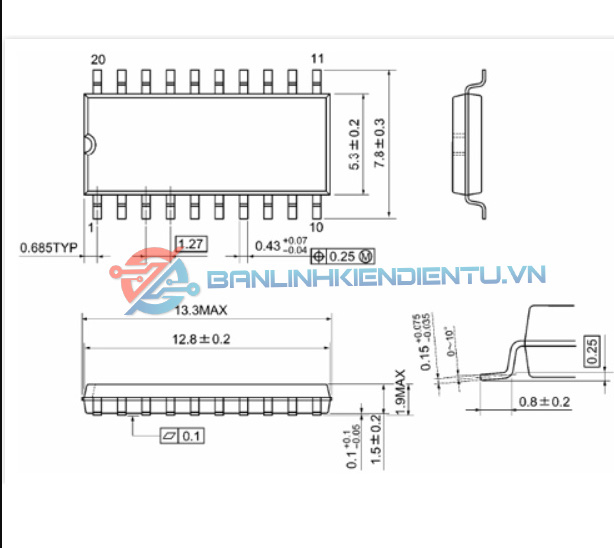

Kích thước SN75160B

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SN75160B
