SOMC1601-102G Điện trở 1k SOP16 hàng nhập khẩu

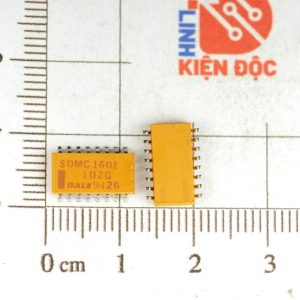

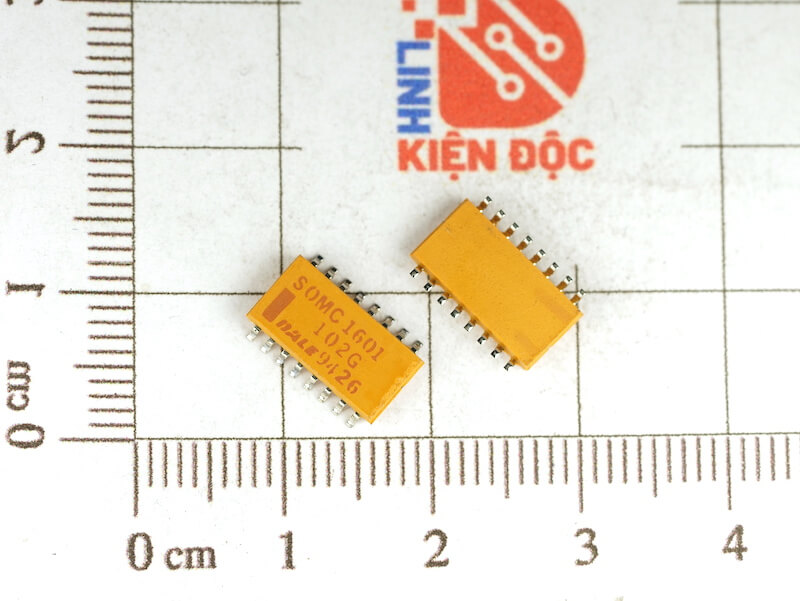

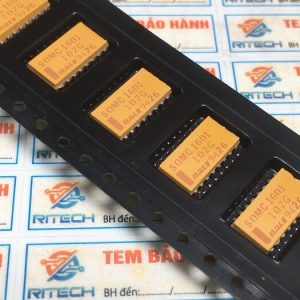

SOMC1601-102G là mã của một điện trở mạng (Resistor Network) thuộc loại 1kΩ với gói dạng SOP16. Điện trở mạng là một linh kiện điện tử gồm nhiều điện trở được tích hợp trong cùng một gói, giúp giảm kích thước và sự phức tạp của mạch điện tử.

1. Giới thiệu về điện trở SOMC1601-102G

Điện trở SOMC1601-102G thuộc loại điện trở mạng với 16 chân, được thiết kế theo chuẩn SOP16 (Small Outline Package). Sản phẩm này có giá trị điện trở là 1kΩ và được dùng trong các ứng dụng cần nhiều điện trở trên cùng một bảng mạch, chẳng hạn như các mạch điều khiển, mạch xử lý tín hiệu, và các hệ thống vi điều khiển.

2. Đặc điểm nổi bật

• Dạng gói SOP16: Đây là một dạng gói bề mặt (Surface Mount Device – SMD), giúp dễ dàng gắn vào các bảng mạch PCB bằng công nghệ hàn bề mặt.
• Điện trở 1kΩ: Mỗi điện trở trong mạng có giá trị cố định là 1kΩ, phù hợp với nhiều ứng dụng điện tử khác nhau.
• Kích thước nhỏ gọn: Gói SOP16 tiết kiệm không gian, phù hợp cho các thiết kế mạch đòi hỏi tính thẩm mỹ và hiệu quả không gian.
• Tích hợp nhiều điện trở: Mỗi gói chứa nhiều điện trở, giúp giảm số lượng linh kiện và đơn giản hóa thiết kế mạch.

3. Cấu tạo

• Chân kết nối: SOMC1601-102G có tổng cộng 16 chân, trong đó mỗi chân kết nối với các điểm khác nhau của mạng điện trở.
• Mạng điện trở: Bên trong gói SOP16 là một tập hợp các điện trở, mỗi cái có giá trị 1kΩ, được sắp xếp trong một cấu hình mạch cụ thể.
• Vật liệu: Được làm từ các vật liệu điện trở có chất lượng cao để đảm bảo độ ổn định về giá trị điện trở và khả năng chống nhiệt.

4. Ứng dụng

• Mạch điều khiển vi điều khiển: Điện trở mạng thường được sử dụng trong các mạch vi điều khiển để kết nối tín hiệu đầu vào/đầu ra hoặc để giảm thiểu nhiễu.
• Mạch xử lý tín hiệu số: Được sử dụng trong các ứng dụng cần nhiều điện trở nhưng muốn giảm số lượng linh kiện rời rạc.
• Mạch lọc và điều chỉnh tín hiệu: Dùng để điều chỉnh dòng điện và điện áp, phù hợp cho các mạch lọc hoặc mạch giảm nhiễu.
• Thiết bị truyền thông: SOMC1601-102G có thể được sử dụng trong các thiết bị truyền thông để xử lý tín hiệu dữ liệu.

5. Hướng dẫn sử dụng

Bước 1: Xác định vị trí trên bảng mạch

• Xác định chân kết nối: Trên bảng mạch in (PCB), cần xác định đúng vị trí chân của điện trở mạng SOMC1601-102G, dựa trên sơ đồ mạch.

Bước 2: Gắn điện trở vào mạch

• Gắn vào bảng mạch: Sử dụng công nghệ hàn bề mặt (SMT) để hàn chân của điện trở vào đúng vị trí trên PCB.

Bước 3: Kiểm tra kết nối

• Kiểm tra bằng đồng hồ vạn năng: Sử dụng đồng hồ đo điện trở để kiểm tra kết nối và xác nhận rằng mỗi chân của điện trở mạng được kết nối đúng theo thiết kế.

6. Lưu ý khi sử dụng

• Nhiệt độ hàn: Đảm bảo nhiệt độ hàn phù hợp khi gắn điện trở vào bảng mạch để tránh làm hỏng linh kiện.
• Tránh nhiễu tín hiệu: Để tránh nhiễu tín hiệu khi sử dụng trong các mạch xử lý tín hiệu, hãy đảm bảo mạch được thiết kế với độ cách ly tín hiệu tốt.
• Lưu ý về điện áp và công suất: Đảm bảo điện trở được sử dụng trong giới hạn công suất và điện áp danh định của nó để tránh quá tải hoặc hỏng hóc.

7. Ưu điểm của điện trở SOMC1601-102G

• Tiết kiệm không gian: Tích hợp nhiều điện trở trong cùng một gói giúp giảm kích thước mạch và tăng hiệu quả thiết kế.
• Giảm số lượng linh kiện: Thay vì sử dụng nhiều điện trở riêng biệt, điện trở mạng giúp giảm số lượng linh kiện cần thiết, từ đó đơn giản hóa quá trình sản xuất.
• Dễ dàng lắp đặt: Dạng gói SOP16 hỗ trợ việc lắp đặt linh kiện nhanh chóng và thuận tiện trong các dây chuyền sản xuất tự động.

8. Tổng kết

Điện trở SOMC1601-102G là một giải pháp tuyệt vời cho các ứng dụng yêu cầu nhiều điện trở trong một không gian nhỏ gọn. Với giá trị điện trở 1kΩ và dạng gói SOP16, nó phù hợp cho các ứng dụng vi điều khiển, xử lý tín hiệu số, và nhiều mạch điện tử khác. Nếu bạn có thêm câu hỏi hoặc cần tư vấn thêm về cách sử dụng, hãy cho mình biết nhé!
