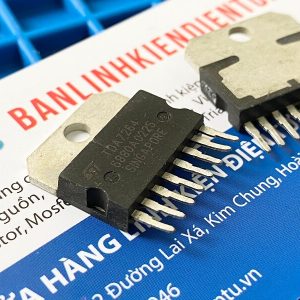

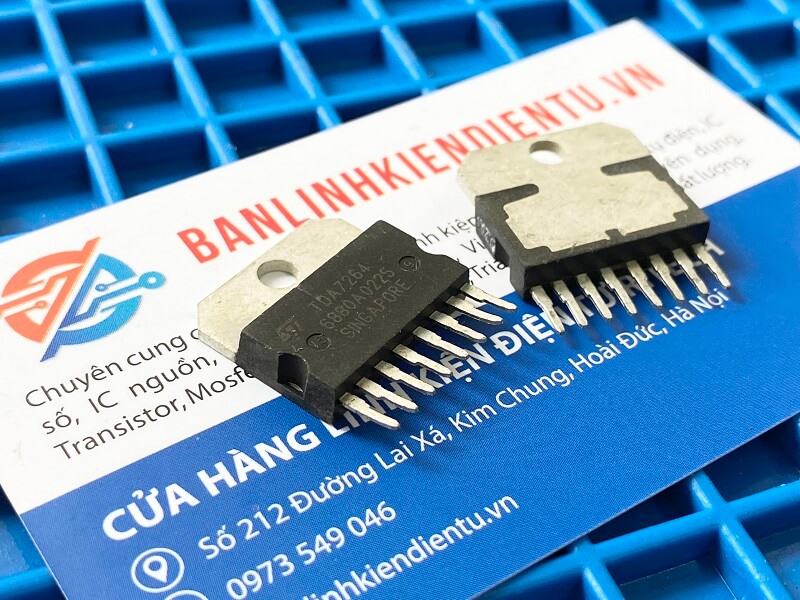

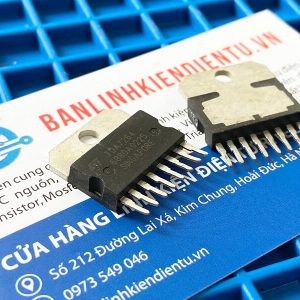

TDA7264 IC khuếch đại thuật toán 25+25W SIP8

Giới thiệu về TDA7264

TDA7264 là một IC khuếch đại âm thanh stereo tích hợp, được thiết kế để cung cấp hiệu suất âm thanh cao với ít linh kiện ngoại vi, phù hợp cho các ứng dụng âm thanh gia dụng như loa tích hợp, hệ thống âm thanh stereo, và thiết bị phát lại âm thanh.

Đặc điểm TDA7264

• Hiệu suất cao:
  • TDA7264 được thiết kế để tối ưu hóa hiệu suất và giảm thiểu tiêu hao năng lượng trong quá trình khuếch đại tín hiệu.
• Chống nhiễu:
  • Khả năng loại bỏ nhiễu tốt nhờ thiết kế mạch cân bằng và đầu vào vi sai.
• Hoạt động ổn định:
  • Tích hợp các mạch bảo vệ quá nhiệt và bảo vệ ngắn mạch ở ngõ ra, đảm bảo hoạt động ổn định và bền bỉ.
• Thiết kế đơn giản:
  • Yêu cầu ít linh kiện ngoại vi, giúp giảm kích thước mạch và đơn giản hóa quá trình thiết kế.
• Điều khiển linh hoạt:
  • Tích hợp chế độ Standby và Mute để kiểm soát tiêu thụ năng lượng và giảm nhiễu.

Thông số kỹ thuật TDA7264

• Loại IC: Khuếch đại âm thanh stereo.
• Công suất đầu ra:
  • 25W + 25W RMS trên tải 8Ω, khi sử dụng nguồn ±18V.
  • 35W + 35W trên tải 4Ω.
• Nguồn cung cấp:
  • Điện áp đôi: ±10V đến ±25V.
• Dòng điện tĩnh (Quiescent Current):
  • Khoảng 60mA.
• Độ méo âm thanh (THD):
  • Nhỏ hơn 0.01% tại công suất đầu ra danh định.
• Tín hiệu/ngõ ra (SNR):
  • Lớn hơn 90dB.
• Độ khuếch đại (Voltage Gain):
  • Khoảng 30dB.
• Trở kháng tải:
  • Hỗ trợ từ 4Ω đến 8Ω.
• Nhiệt độ hoạt động:
  • Từ -20°C đến +85°C.

Ứng dụng TDA7264

• Loa tích hợp:
  • Trong các hệ thống loa máy tính, loa TV, hoặc loa di động.
• Hệ thống âm thanh gia dụng:
  • Amplifier trong các dàn âm thanh stereo hoặc home theater.
• Thiết bị khuếch đại tín hiệu âm thanh:
  • Máy ghi âm, bộ trộn âm thanh (mixer), hoặc các thiết bị âm thanh chuyên nghiệp.
• Ứng dụng DIY:
  • Dự án cá nhân yêu cầu mạch khuếch đại công suất cao.

Sơ đồ chân TDA7264

Kích thước TDA7264

Xem thêm: Các sản phẩm IC khác

Datasheet TDA7264
