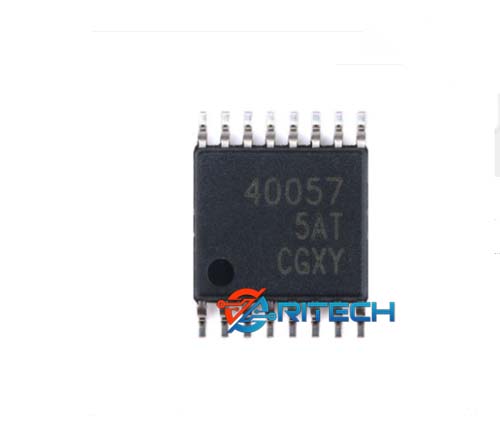

TPS40057PWPR 40057 TPS40057 IC nguồn TSSOP-16

Giới thiệu về TPS40057PWPR

TPS40057PWPR là một IC điều khiển buck DC-DC chuyển mạch thuộc dòng TPS4005x của Texas Instruments. Đây là một điều khiển chuyển đổi bước xuống hiệu quả cao, với đặc điểm là sử dụng công nghệ điều khiển dòng điện cố định, được tối ưu cho các ứng dụng cần hiệu suất ổn định và kiểm soát điện áp chính xác.

Đặc điểm TPS40057PWPR

• Điều chỉnh linh hoạt: Điện áp đầu ra có thể được điều chỉnh để đáp ứng nhiều yêu cầu khác nhau.
• Tích hợp bảo vệ: Bảo vệ ngắn mạch, bảo vệ quá nhiệt và giới hạn dòng điện giúp bảo vệ IC và các thành phần liên quan khỏi các tình huống quá tải.
• Điều khiển dòng cố định: Cải thiện khả năng đáp ứng của hệ thống đối với thay đổi tải và tăng độ ổn định cho hệ thống nguồn.
• Khả năng tản nhiệt tốt: Gói PowerPAD giúp tản nhiệt hiệu quả hơn, đảm bảo hoạt động ổn định ở các điều kiện nhiệt độ cao.

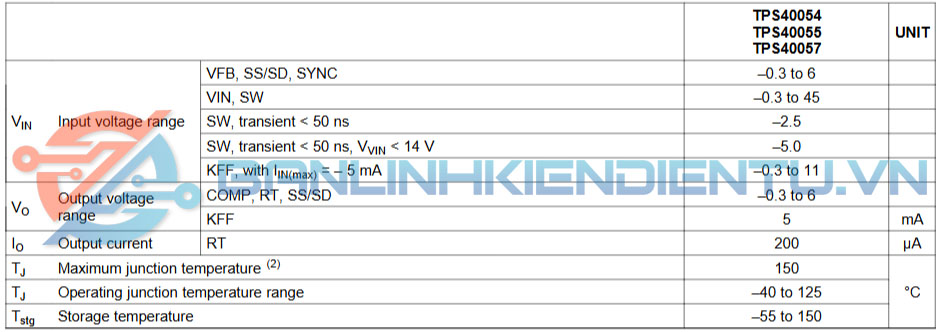

Thông số kỹ thuật TPS40057PWPR

• Điện áp đầu vào (VIN): 8V đến 40V
• Điện áp đầu ra (VOUT): Có thể điều chỉnh thông qua các thành phần bên ngoài, phù hợp cho nhiều ứng dụng điện áp thấp
• Dòng điện đầu ra: Lên đến 10A (dòng ra phụ thuộc vào thiết kế cuộn dây và mạch ngoại vi)
• Tần số chuyển mạch: Lên đến 600kHz, có thể điều chỉnh bằng các linh kiện bên ngoài
• Kiểm soát chế độ dòng: Điều khiển phản hồi dòng điện cố định giúp điều chỉnh nhanh và chính xác
• Gói: TSSOP-16 (PWPR) với tính năng PowerPAD để tăng cường khả năng tản nhiệt

Sơ đồ khối TPS40057PWPR

Ứng dụng TPS40057PWPR

• Nguồn cấp cho các vi điều khiển và vi xử lý: Cung cấp điện áp đầu ra ổn định và chính xác cho các bộ vi xử lý, ASIC và FPGA.
• Nguồn cấp cho các thiết bị điện tử công suất thấp và trung bình: Phù hợp cho các hệ thống yêu cầu hiệu suất cao và điện năng tiêu thụ thấp.
• Các hệ thống phân phối nguồn: Được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại yêu cầu hiệu quả chuyển đổi và độ tin cậy cao.

Sơ đồ chân TPS40057PWPR

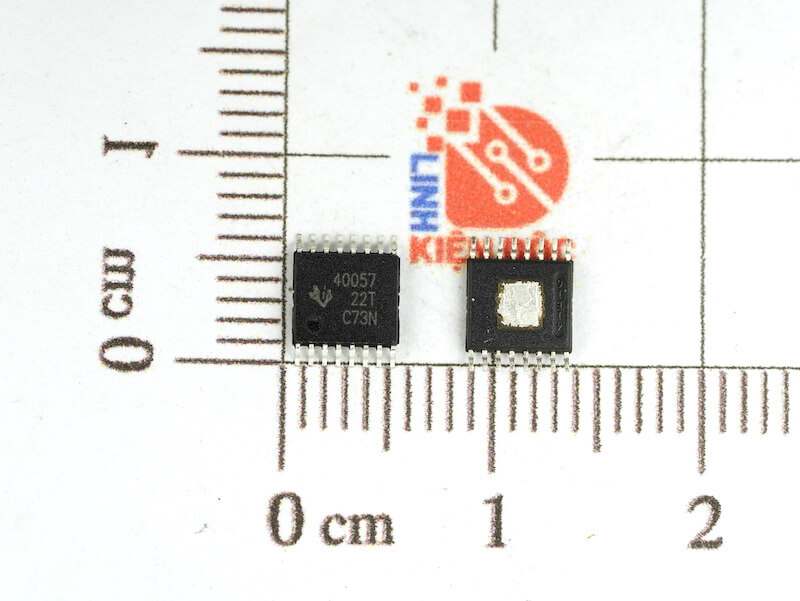

Kích thước TPS40057PWPR

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TPS40057PWPR
