ADC121S101 kí hiệu X01C 12-Bit Analog-to-Digital Converter SOT23-6

Giới thiệu về IC ADC121S101

ADC121S101 là bộ chuyển đổi tương tự sang kỹ thuật số CMOS 12 bit đơn kênh, công suất thấp với giao diện nối tiếp tốc độ cao. Không giống như thông lệ thông thường chỉ xác định hiệu suất ở một tốc độ mẫu duy nhất, ADC121S101 được chỉ định đầy đủ trong phạm vi tốc độ mẫu từ 500 ksps đến 1 Msps. Bộ chuyển đổi dựa trên kiến ​​trúc thanh ghi xấp xỉ liên tiếp với mạch theo dõi và giữ bên trong. Dữ liệu nối tiếp đầu ra ở dạng nhị phân thẳng và tương thích với một số tiêu chuẩn, chẳng hạn như SPIT™, QSPIT™, MICROWIRE và nhiều giao diện nối tiếp DSP phổ biến.

ADC121S101 hoạt động với một nguồn cung cấp duy nhất có thể nằm trong khoảng từ +2,7V đến +5,25V. Công suất bình thường mức tiêu thụ sử dụng nguồn +3V hoặc +5V lần lượt là 2,0 mW và 10 mW. Tính năng tắt nguồn làm giảm mức tiêu thụ điện năng xuống mức thấp tới 2,6 µW khi sử dụng nguồn +5V. ADC121S101 được đóng gói trong các gói VSON và SOT-23 6 đầu. Hoạt động trong phạm vi nhiệt độ của -40°C đến +125°C.

Đặc trưng kỹ thuật

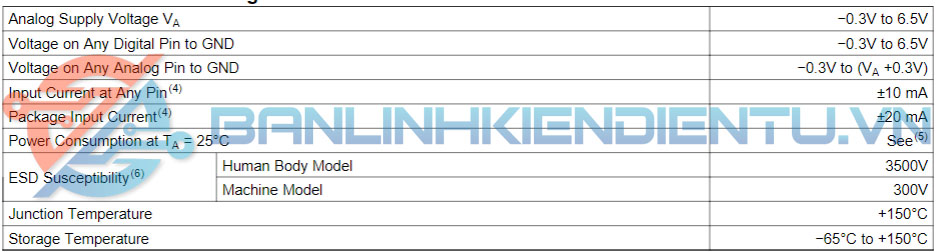

Thông số kỹ thuật

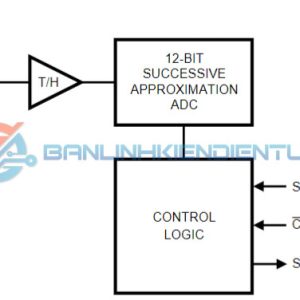

Sơ đồ khối

Sơ đồ chân

Ứng dụng

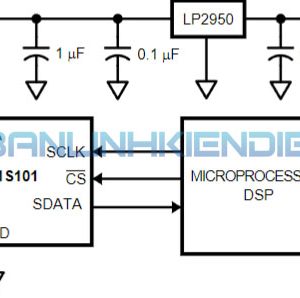

• Trong ví dụ này, nguồn điện được cung cấp bởi bộ điều chỉnh điện áp sụt áp thấp LP2950 của National Semiconductor, có nhiều loại điện áp đầu ra cố định và có thể điều chỉnh. Chân cấp nguồn được bỏ qua bằng mạng tụ điện đặt gần ADC. Vì tham chiếu của ADC là điện áp nguồn nên bất kỳ nhiễu nào trên nguồn sẽ làm giảm hiệu suất nhiễu của thiết bị. Để tránh nhiễu nguồn cung cấp, hãy sử dụng bộ điều chỉnh tuyến tính chuyên dụng cho thiết bị này hoặc cung cấp khả năng tách vừa đủ khỏi mạch điện khác để tránh nhiễu khỏi chân nguồn ADC. Do yêu cầu năng lượng thấp của ADC nên cũng có thể sử dụng tham chiếu chính xác làm nguồn cung cấp năng lượng để tối đa hóa hiệu suất. Giao diện ba dây được hiển thị được kết nối với bộ vi xử lý hoặc DSP.

Kích thước IC ADC121S101

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet ADC121S101
