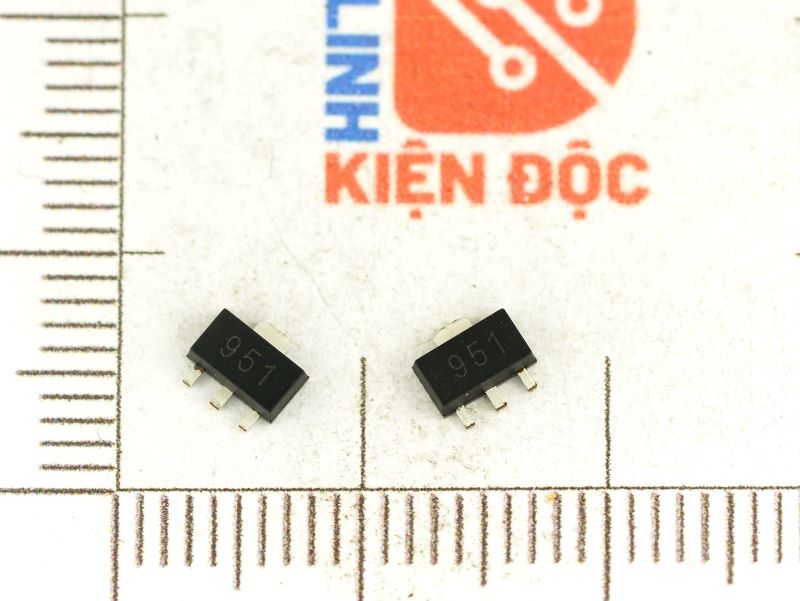

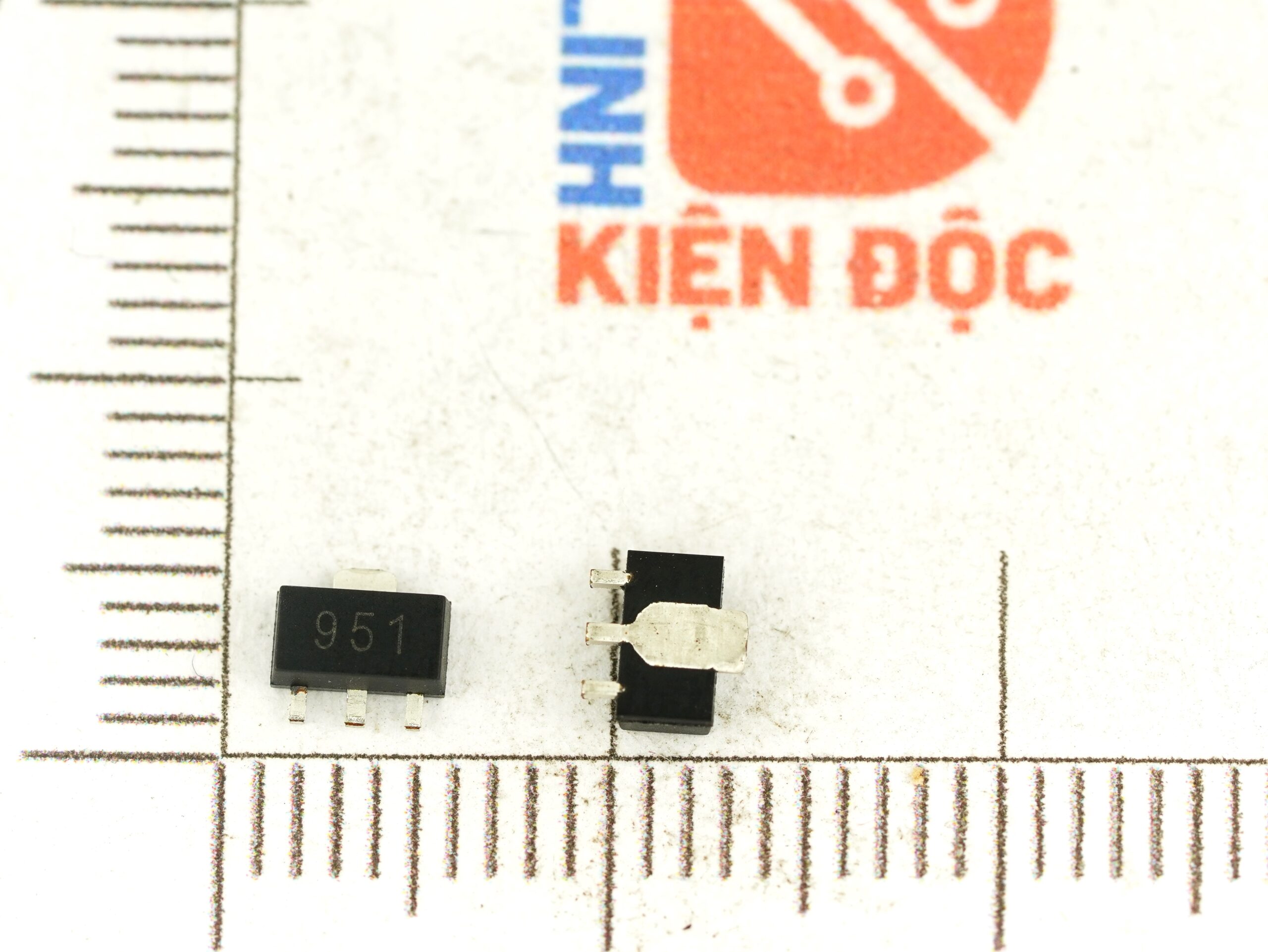

ZXTP2012ZTA ký hiệu 951 Transistor PNP 60V 4.3A SOT-89

Giới thiệu về ZXTP2012ZTA

ZXTP2012ZTA là một transistor PNP công suất trung bình thuộc dòng SuperSaturation™ của Diodes Incorporated, được tối ưu hóa để có điện áp bão hòa cực thấp (VCE(sat)), giúp giảm tổn hao điện năng. Với khả năng xử lý dòng cực đại lên đến 4A trong một gói nhỏ gọn SOT89-3, transistor này rất phù hợp cho các ứng dụng điều khiển tải công suất cao, chuyển mạch nhanh và mạch khuếch đại.

Đặc điểm nổi bật

✔ Điện áp bão hòa thấp (V_CE(sat)) giúp giảm tổn thất năng lượng:

• @ I_C = -1A, V_CE(sat) = -70mV
• @ I_C = -4A, V_CE(sat) = -180mV
  ✔ Dòng cực góp lớn (I_C max): -4A, phù hợp với tải công suất cao.
  ✔ Điện áp cực góp – cực phát tối đa (V_CEO): -60V, đáp ứng nhu cầu trong các ứng dụng trung áp.
  ✔ Hệ số khuếch đại dòng DC (h_FE) cao, đảm bảo hoạt động tốt ngay cả với dòng điều khiển nhỏ.
  ✔ Tần số chuyển tiếp cao (f_T): 125MHz, thích hợp cho các mạch tốc độ cao.
  ✔ Công suất tiêu tán tối đa (P_D): 2.1W, cải thiện khả năng tản nhiệt.
  ✔ Gói SOT89-3 nhỏ gọn, giúp tiết kiệm không gian PCB và tăng hiệu quả tản nhiệt.
  ✔ Tuân thủ RoHS và không chứa Halogen, thân thiện với môi trường.

Thông số kỹ thuật ZXTP2012ZTA

Ứng dụng

ZXTP2012ZTA thích hợp cho nhiều ứng dụng yêu cầu dòng cao, tổn hao điện năng thấp và tốc độ chuyển mạch nhanh, bao gồm:

• Mạch điều khiển tải công suất cao
  • Điều khiển relay, LED công suất cao, động cơ DC.
• Bộ chuyển đổi DC-DC, bộ ổn áp tuyến tính
  • Giảm tổn hao chuyển mạch và cải thiện hiệu suất năng lượng.
• Mạch khuếch đại công suất, RF
  • Hệ số khuếch đại cao giúp tối ưu hiệu suất trong các mạch RF hoặc khuếch đại âm thanh.
• Mạch chuyển mạch tốc độ cao
  • Tần số chuyển tiếp 125MHz giúp giảm tổn hao khi hoạt động ở tốc độ cao.

Sơ đồ chân ZXTP2012ZTA

Kích thước ZXTP2012ZTA

Xem thêm: Các sản phẩm Transistor khác

Datasheet ZXTP2012ZTA
