3000FXD22 Toshiba Module Thyristor SCR điều khiển pha tích hợp sẵn Diode 3000A 2200V mới

GIỚI THIỆU CHI TIẾT

Module Toshiba 3000FXD22 là thiết bị công suất cao dạng tích hợp, bao gồm Thyristor điều khiển pha (SCR) và diode thuận, thiết kế dành cho các hệ thống điều khiển nguồn xoay chiều nặng như lò nung, điều khiển động cơ DC, và bộ chỉnh lưu công nghiệp.

Sản phẩm có khả năng chịu dòng lên tới 3000A và điện áp ngược đỉnh 2200V, được ứng dụng trong các hệ thống điện công nghiệp cần độ bền cao, hiệu suất ổn định và điều khiển dòng chính xác.

KHÁI NIỆM

• Là module bán dẫn tích hợp SCR + Diode thuận.

• Đóng vai trò điều khiển dòng điện xoay chiều hoặc chỉnh lưu nửa chu kỳ có điều khiển.

• Phù hợp cho điều khiển công suất lớn, đặc biệt trong mạch điều khiển pha.

THÔNG SỐ KỸ THUẬT

• Model: 3000FXD22

• Hãng sản xuất: Toshiba

• Loại linh kiện: SCR tích hợp Diode

• Dòng điện định mức (Itav): 3000A

• Điện áp ngược đỉnh (Vdrm/Vrrm): 2200V

• Cấu trúc: Thyristor SCR + Diode thuận

• Dạng module kín, làm mát bằng tấm tản nhiệt hoặc chất lỏng

• Tình trạng: Hàng mới, chưa qua sử dụng

NGUYÊN LÝ HOẠT ĐỘNG

• Thyristor hoạt động như một công tắc điện tử được điều khiển bằng xung gate.

• Khi được kích dẫn, SCR cho phép dòng điện đi qua diode thuận và tải.

• Khi SCR ngắt dẫn (do qua điểm 0 dòng AC hoặc mạch điều khiển), dòng điện bị chặn.

• Điều khiển góc dẫn SCR giúp kiểm soát điện áp hiệu dụng cấp ra tải.

CHỨC NĂNG

• Điều khiển dòng xoay chiều đầu ra cho tải bằng phương pháp điều khiển pha.

• Chỉnh lưu điều khiển một chiều từ nguồn AC.

• Bảo vệ tải khỏi dòng ngược, nhờ diode tích hợp.

• Giảm nhiễu điện từ và cải thiện hiệu suất nhờ thiết kế module kín.

ỨNG DỤNG

• Lò nhiệt điện trở / lò cảm ứng: điều khiển chính xác công suất nung.

• Máy hàn công nghiệp: điều chỉnh dòng cấp nhanh và mạnh.

• Điều khiển động cơ DC công suất lớn.

• Bộ chỉnh lưu điều khiển pha trong trạm nguồn trung thế.

• Hệ thống UPS hoặc sạc pin công nghiệp nặng.

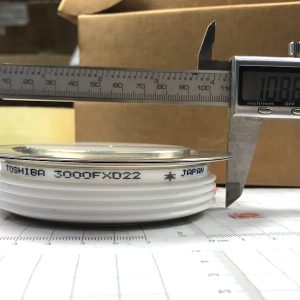

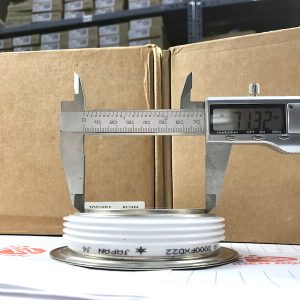

Kích thước
