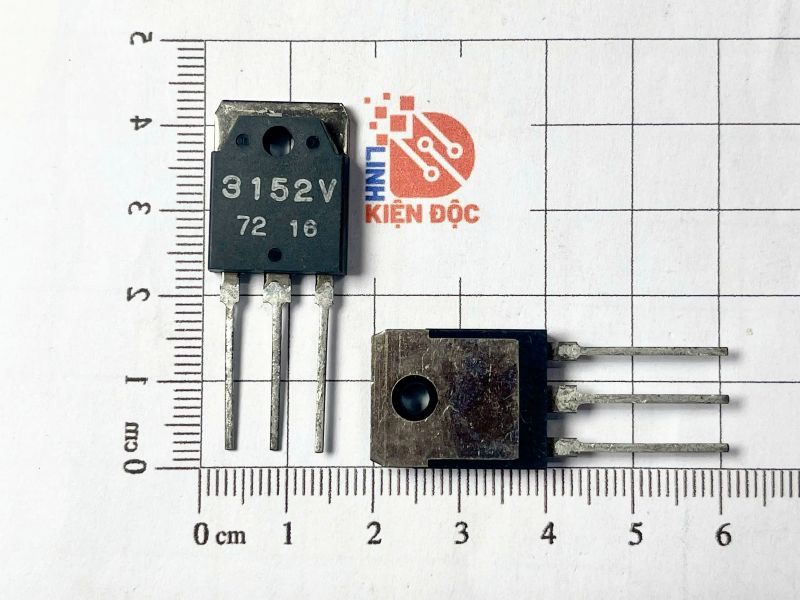

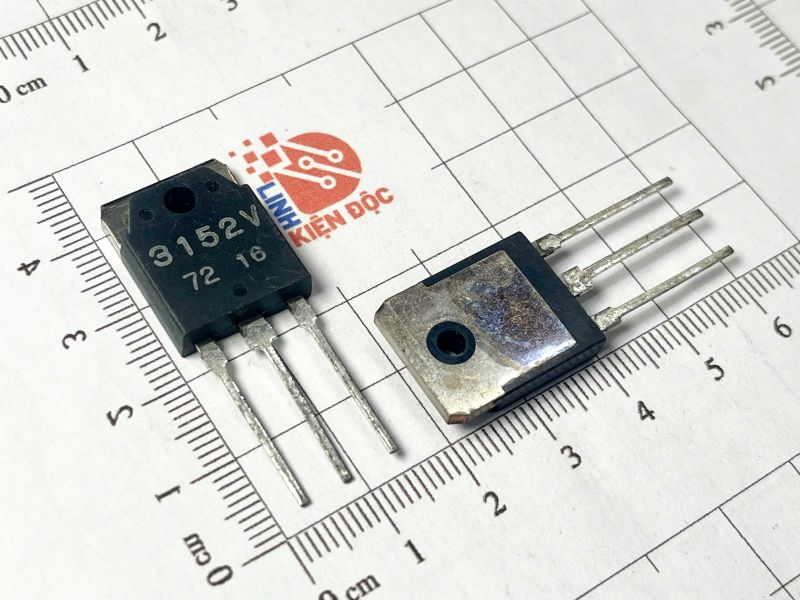

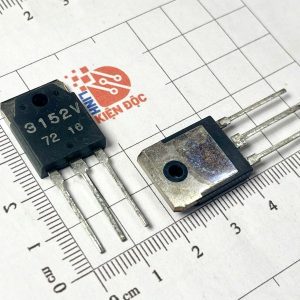

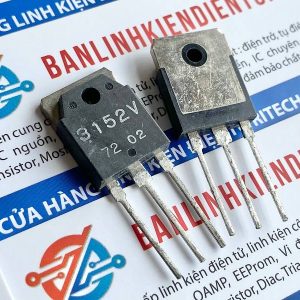

3152V, SI3152V Transistor 30V/2A TO-3P Tháo máy

Giới Thiệu về 3152V / SI3152V

SI3152V (hoặc 3152V) là một N-channel MOSFET với điện áp cực đại là 30V và dòng cực đại là 2A. Đây là linh kiện mạnh mẽ thường được sử dụng trong các ứng dụng công suất cao như bộ nguồn chuyển mạch, mạch điều khiển động cơ, mạch điều khiển LED, và các mạch điều khiển tải

Sơ đồ cấu tạo SI3152V

Thông số kỹ thuật của Transistor SI3152V

Dưới đây là các thông số kỹ thuật chính của SI3152V (3152V):

1. Loại linh kiện: N-channel MOSFET (Transistor hiệu ứng trường kênh N).
2. Điện áp cực đại (Vds): 30V.
   • Điện áp cực đại này là giá trị điện áp cao nhất mà transistor có thể chịu được giữa chân Drain và Source mà không bị hư hỏng.
3. Dòng cực đại (Id): 2A.
   • Dòng này là giá trị dòng điện tối đa mà transistor có thể truyền tải trong quá trình hoạt động mà không gặp sự cố.
4. Điện trở kênh (Rds(on)): Khoảng 0.35Ω tại dòng 2A.
   • Đây là điện trở của MOSFET khi nó đang ở trạng thái bật (on), phản ánh mức độ suy giảm điện năng trong quá trình dẫn dòng điện.
5. Tốc độ chuyển mạch:
   • MOSFET này có tốc độ chuyển mạch khá nhanh, giúp sử dụng hiệu quả trong các mạch công suất hoặc các ứng dụng yêu cầu điều khiển nhanh.
6. Điện áp Gate-Source (Vgs): +10V (tối đa).
   • Đây là điện áp được cấp vào chân Gate (cổng) của MOSFET để điều khiển việc bật/tắt transistor. Thông thường, điện áp Gate-Source tối đa có thể là 10V.
7. Gói đóng gói: TO-3P.
   • TO-3P là một loại gói lớn và có thể tản nhiệt tốt, thích hợp cho các ứng dụng công suất cao.
8. Nhiệt độ hoạt động:
   • Khoảng -55°C đến 150°C. Transistor có thể hoạt động trong phạm vi nhiệt độ rộng, điều này giúp nó sử dụng hiệu quả trong môi trường khắc nghiệt.

Nguyên Lý Hoạt Động SI3152V

MOSFET N-channel hoạt động dựa trên nguyên lý điều khiển dòng điện giữa các cực Drain (D) và Source (S) thông qua tín hiệu điện áp cấp vào chân Gate (G). Cụ thể:

1. Khi điện áp Gate-Source (Vgs) được cấp một giá trị dương lớn hơn mức ngưỡng, dòng điện sẽ chảy từ Drain tới Source. Khi đó, MOSFET chuyển sang trạng thái dẫn (ON), và dòng điện có thể qua transistor mà không gặp trở kháng lớn.
2. Khi Vgs giảm xuống dưới mức ngưỡng, MOSFET sẽ chuyển sang trạng thái không dẫn (OFF), và không có dòng điện chảy qua giữa Drain và Source.

Chức Năng và Ứng Dụng SI3152V

SI3152V được thiết kế cho các ứng dụng công suất cao, đặc biệt trong các mạch yêu cầu điều khiển dòng điện mạnh mà vẫn phải có khả năng tản nhiệt tốt. Một số ứng dụng điển hình bao gồm:

1. Nguồn chuyển mạch (Switching Power Supplies): MOSFET này có thể được sử dụng trong các bộ nguồn chuyển mạch, nơi cần chuyển đổi điện năng với hiệu suất cao và giảm thiểu tổn thất năng lượng.
2. Điều khiển động cơ (Motor Control): Trong các mạch điều khiển động cơ, SI3152V giúp điều khiển dòng điện vào động cơ, từ đó thay đổi tốc độ hoặc hướng quay của động cơ.
3. Điều khiển LED: Dùng trong mạch điều khiển LED, đặc biệt là khi cần điều chỉnh cường độ sáng hoặc điều khiển nhiều bóng đèn LED với các yêu cầu công suất khác nhau.
4. Mạch bảo vệ: Có thể sử dụng trong các mạch bảo vệ quá tải hoặc bảo vệ ngắn mạch cho các thiết bị điện tử nhạy cảm.
5. Điều khiển chuyển mạch: Do tốc độ chuyển mạch nhanh và dòng điện định mức cao, SI3152V có thể dùng trong các ứng dụng chuyển mạch, chẳng hạn như trong mạch điều khiển thiết bị công suất hoặc các ứng dụng điều khiển chuyển mạch tần số cao.
6. Mạch khuếch đại công suất: MOSFET này cũng có thể sử dụng trong các mạch khuếch

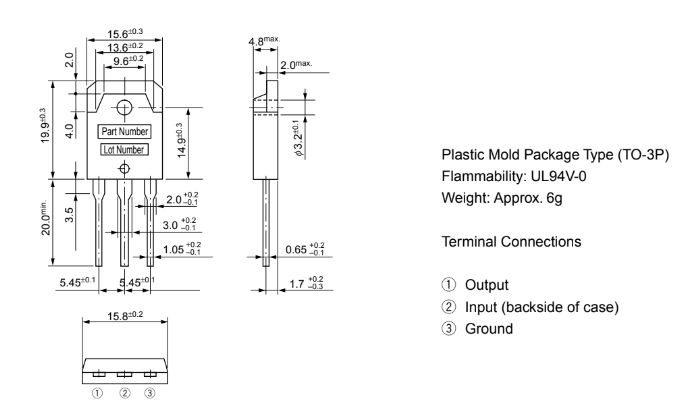

Kích thước của Transistor SI3152V

Xem thêm: Các sản phẩm Transistor khác

Datasheet SI3152V
