6DI30A-050 Module Transistor 30A 500V (Tháo máy)

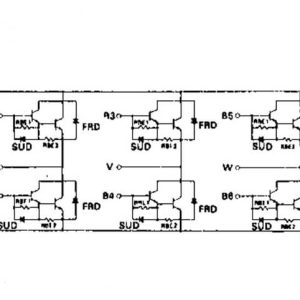

6DI30A-050 là một module transistor công suất IGBT (Insulated Gate Bipolar Transistor) với dòng điện tối đa 30A và điện áp cực đại 500V. Đây là linh kiện bán dẫn được thiết kế để sử dụng trong các ứng dụng điều khiển công suất cao như biến tần (inverter), điều khiển động cơ, và các hệ thống chuyển mạch năng lượng.Sơ đồ chân của module transistor 6DI30A-050

Thông số kỹ thuật

• Dòng điện tối đa (IC): 30A
  Dòng điện này chỉ ra mức dòng điện lớn nhất mà module có thể chịu được khi hoạt động mà không bị quá tải.
• Điện áp cực đại (VCE): 500V
  Điện áp cực đại 500V cho phép module này hoạt động trong các ứng dụng công suất trung bình, nơi điện áp không vượt quá giới hạn này.
• Điện áp đầu ra tối đa (Vces): 500V
  Đây là điện áp tối đa mà module có thể chịu được giữa các cực của IGBT.
• Tổn thất công suất (Ptot): Tổn thất công suất là yếu tố quan trọng quyết định hiệu suất của module. Để tối ưu hóa hiệu quả hoạt động, cần quản lý tốt việc tản nhiệt.
• Kháng trở chết (Rce): < 1.5mΩ (tùy thuộc vào điều kiện tải)
  Đây là giá trị điện trở của transistor trong trạng thái “on”, cho thấy mức tổn thất năng lượng trong quá trình chuyển mạch.
• Tần số chuyển mạch: Thường sử dụng trong các ứng dụng với tần số thấp đến trung bình (khoảng vài kHz đến vài chục kHz), tùy thuộc vào yêu cầu của hệ thống.
• Nhiệt độ làm việc: -40°C đến +125°C
  Đây là dải nhiệt độ mà module có thể hoạt động ổn định. Nó cho thấy khả năng chịu nhiệt của linh kiện trong các môi trường làm việc khắc nghiệt.
• Kích thước module: 100mm x 80mm x 45mm
  Kích thước này cần được xem xét khi lắp đặt vào các hệ thống có không gian hạn chế.

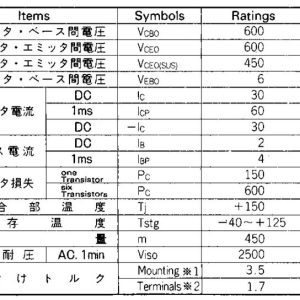

Bảng thông số của module transistor 6DI30A-050

Kích thước của module transistor 6DI30A-050



Đặc điểm và tính năng 6DI30A-050

1. Tích hợp mạch bảo vệ: Module 6DI30A-050 thường tích hợp các mạch bảo vệ như quá nhiệt, quá dòng, và ngắn mạch, giúp bảo vệ linh kiện và tăng độ bền của sản phẩm.
2. Hiệu suất chuyển mạch cao: Với công nghệ IGBT, module này có khả năng chuyển mạch nhanh và hiệu quả, giúp giảm tổn thất năng lượng và cải thiện hiệu suất tổng thể của hệ thống.
3. Tản nhiệt hiệu quả: Việc tản nhiệt tốt rất quan trọng trong các ứng dụng công suất cao. 6DI30A-050 được thiết kế với khả năng tản nhiệt tốt để giữ nhiệt độ hoạt động trong phạm vi an toàn.
4. Dễ dàng sử dụng trong các ứng dụng công nghiệp: Đây là một module rất phù hợp cho các ứng dụng công nghiệp như biến tần, điều khiển động cơ, hệ thống điện tử công suất, và nhiều ứng dụng điện công nghiệp khác.

Ứng dụng 6DI30A-050

1. Biến tần (Inverter): 6DI30A-050 thường được sử dụng trong các hệ thống biến tần để điều khiển động cơ điện, chẳng hạn như trong các máy công cụ, hệ thống HVAC (Heating, Ventilation, and Air Conditioning), và các thiết bị tự động hóa.
2. Điều khiển động cơ công nghiệp: Sử dụng trong các ứng dụng điều khiển động cơ trong các máy móc công nghiệp, các hệ thống băng chuyền, quạt công nghiệp, và các hệ thống truyền động khác.
3. Máy phát điện: Module IGBT này có thể được sử dụng trong các hệ thống máy phát điện, đặc biệt trong việc chuyển đổi năng lượng và điều chỉnh nguồn điện.
4. Hệ thống chuyển mạch năng lượng: Các ứng dụng liên quan đến chuyển đổi năng lượng, như trong các hệ thống năng lượng tái tạo hoặc các bộ điều chỉnh nguồn điện, cũng có thể sử dụng module này để chuyển đổi và điều khiển năng lượng hiệu quả.

Lưu ý khi sử dụng 6DI30A-050

• Quản lý tản nhiệt: Vì module này có dòng điện và công suất lớn, việc tản nhiệt hiệu quả là rất quan trọng. Cần sử dụng bộ tản nhiệt phù hợp (chẳng hạn như quạt làm mát hoặc bộ tản nhiệt bằng nhôm) để giảm nguy cơ quá nhiệt.
• Bảo vệ mạch điện: Trong các hệ thống sử dụng 6DI30A-050, nên lắp đặt các mạch bảo vệ như mạch bảo vệ quá dòng và quá nhiệt để bảo vệ module và kéo dài tuổi thọ của nó.
• Kiểm tra kết nối và lắp đặt đúng cách: Đảm bảo rằng các kết nối điện và cơ học được thực hiện chính xác và an toàn, nhằm tránh các sự cố có thể xảy ra trong quá trình vận hành.

Kết luận 6DI30A-050

6DI30A-050 là một module IGBT công suất cao với dòng điện tối đa 30A và điện áp cực đại 500V, rất thích hợp cho các ứng dụng công nghiệp yêu cầu chuyển mạch nhanh và điều khiển dòng điện lớn như biến tần, điều khiển động cơ, và hệ thống truyền tải năng lượng. Với hiệu suất chuyển mạch cao, khả năng tản nhiệt tốt và độ bền cao, module này sẽ là lựa chọn lý tưởng cho các ứng dụng yêu cầu công suất lớn và hiệu suất cao.
