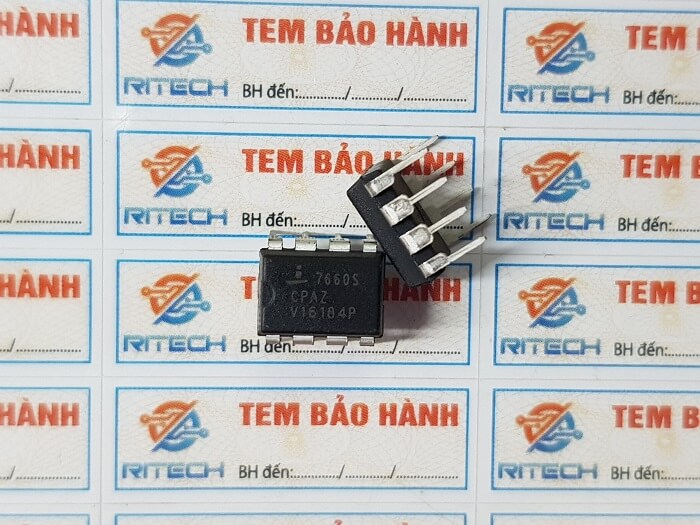

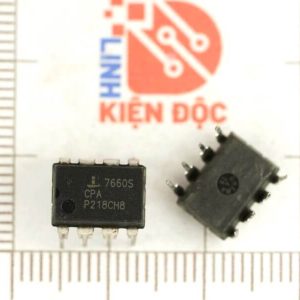

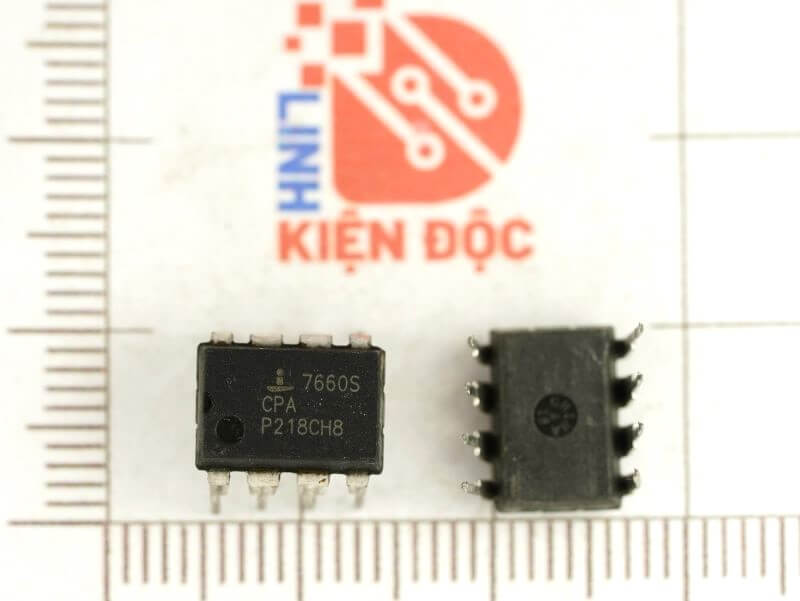

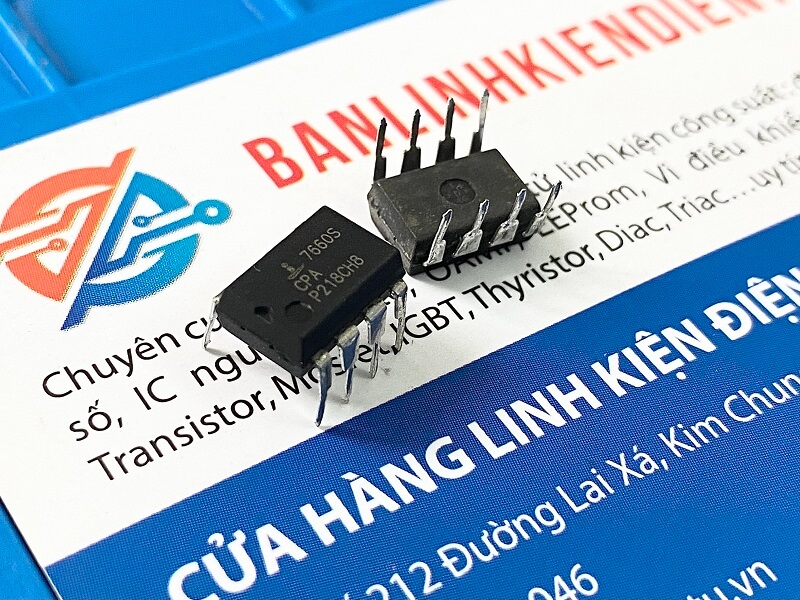

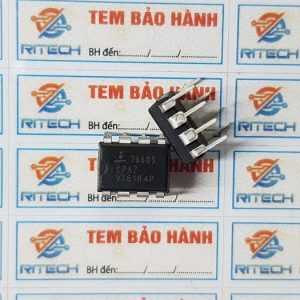

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8 - Ảnh 2

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8 - Ảnh 5

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8 - Ảnh 6

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8 - Ảnh 7

7660S, ICL7660, ICL7660SCPAZ IC Chức Năng DIP-8

11.500 ₫

Mã sản phẩm: 7660

Loại linh kiện: IC

Kiểu chân: DIP-8

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu về IC ICL7660

ICL7660 là mạch cung cấp nguồn CMOS nguyên khối mang lại những lợi thế về hiệu suất độc đáo so với các thiết bị có sẵn trước đây. ICL7660 thực hiện chuyển đổi điện áp cung cấp từ dương sang âm cho phạm vi đầu vào từ +1,5V đến +10,0V tạo ra điện áp đầu ra bổ sung từ -1,5V đến -10,0V. ICL7660 cũng có thể được kết nối để hoạt động như bộ nhân đôi điện áp và sẽ tạo ra điện áp đầu ra lên đến +18,6V với đầu vào +10V. Có trong chip là bộ điều chỉnh nguồn DC nối tiếp, bộ dao động RC, bộ dịch mức điện áp và bốn công tắc MOS công suất đầu ra.

Ở điện áp trung bình đến cao (+3,5V đến +10V đối với ICL7660), chân LV được để nổi để ngăn chặn thiết bị chốt.

Đặc trưng kỹ thuật

Chuyển đổi đơn giản nguồn cung cấp logic +5V thành nguồn cung cấp ±5V
Phép nhân điện áp đơn giản (VOUT = (-) nVIN)
Hiệu suất chuyển đổi điện áp mạch hở điển hình 99,9%
Hiệu suất công suất điển hình 98%
Phạm vi điện áp hoạt động rộng
– ICL7660: 1,5V đến 10,0V
ICL7660A đã được kiểm tra 100% ở 3V
Dễ sử dụng – Chỉ cần 2 linh kiện thụ động không quan trọng bên ngoài
Không có diode bên ngoài vượt quá phạm vi nhiệt độ và điện áp
Có sẵn không chì cộng với ủ (Tuân thủ RoHS)

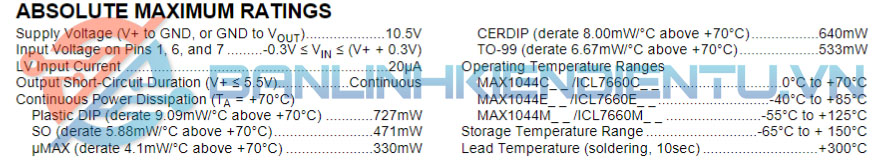

Thông số kỹ thuật

Sơ đồ khối

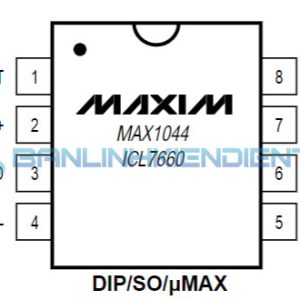

Sơ đồ chân

Ứng dụng

Cũng có thể tăng hiệu suất chuyển đổi của ICL7660 ở mức tải thấp bằng cách giảm tần số dao động. Điều này làm giảm tổn thất chuyển mạch. Tuy nhiên, việc giảm tần số dao động sẽ gây ra sự gia tăng không mong muốn về trở kháng của tụ điện bơm (C1) và bình chứa (C2); điều này được khắc phục bằng cách tăng giá trị của C1 và C2 với cùng hệ số là tần số đã giảm.

Trong một số trường hợp, trở kháng đầu ra của ICL7660 có thể là vấn đề, đặc biệt nếu dòng tải thay đổi đáng kể. Mạch trong dưới đây có thể được sử dụng để khắc phục điều này bằng cách điều khiển điện áp đầu vào, thông qua bộ khuếch đại thuật toán CMOS công suất thấp ICL7611, theo cách duy trì điện áp đầu ra gần như không đổi.
