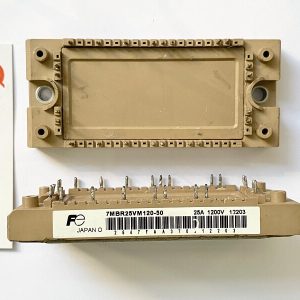

7MBR25VM120-50 Module IGBT 25A 1200V (tháo máy)

Giới thiệu 7MBR25VM120-50

7MBR25VM120-50 là một mô-đun IGBT do Fuji Electric sản xuất, với dòng điện định mức 25A và điện áp tối đa 1200V. Được thiết kế để đáp ứng nhu cầu điều khiển năng lượng trong các ứng dụng công nghiệp, mô-đun này kết hợp các ưu điểm của IGBT như hiệu suất cao và giảm thiểu tổn thất năng lượng, giúp tăng hiệu quả hoạt động của các hệ thống.

Đặc điểm 7MBR25VM120-50

• Dòng điện định mức 25A: Đáp ứng tốt cho các ứng dụng công suất trung bình.
• Điện áp tối đa 1200V: Mức điện áp cao, lý tưởng cho các hệ thống cần cách điện và độ bền điện áp lớn.
• Tối ưu hóa chuyển mạch: Giảm tổn thất chuyển mạch, giúp hệ thống hoạt động hiệu quả hơn, từ đó tiết kiệm năng lượng.
• Tích hợp bảo vệ quá nhiệt và quá dòng: Đảm bảo hoạt động ổn định và bền vững trong các môi trường công nghiệp khắc nghiệt.
• Tản nhiệt tốt: Thiết kế cho phép khả năng làm mát hiệu quả, giúp duy trì hoạt động ổn định trong thời gian dài.

Ứng dụng 7MBR25VM120-50

• Hệ thống biến tần: Điều khiển động cơ và các hệ thống điện tử công nghiệp cần hiệu suất chuyển mạch cao.
• Bộ điều khiển động cơ: Phù hợp với các hệ thống điều khiển động cơ trong ngành sản xuất và tự động hóa.
• Nguồn cấp điện công nghiệp: Được sử dụng trong các bộ nguồn chuyển đổi công suất lớn.
• Hệ thống năng lượng tái tạo: Ứng dụng trong điện mặt trời và điện gió, nhờ khả năng chịu điện áp cao và hiệu suất ổn định.

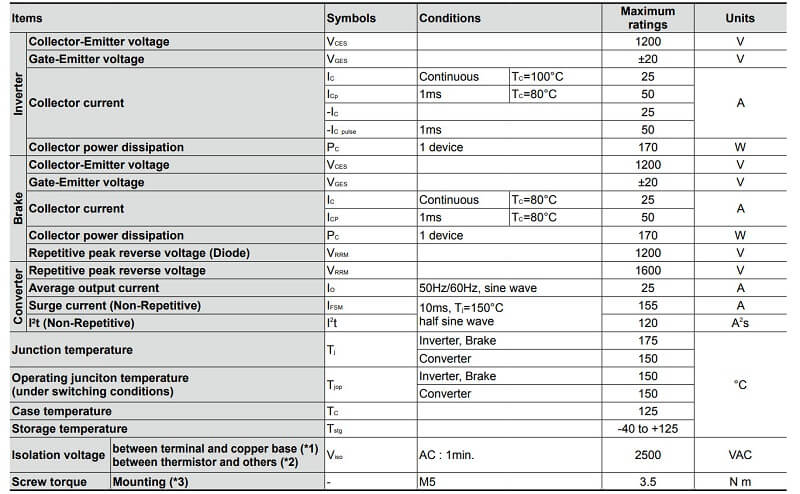

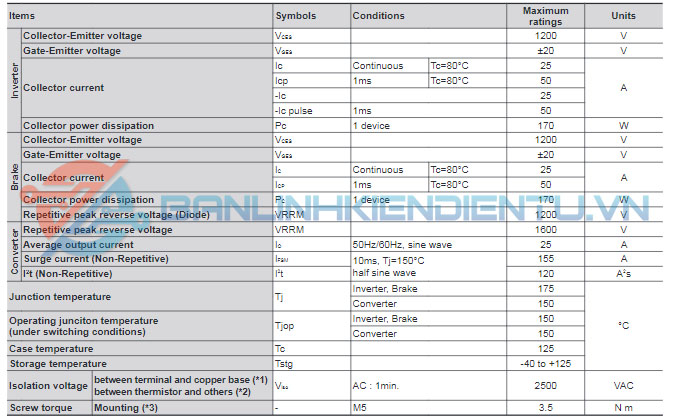

Thông số kĩ thuật 7MBR25VM120-50

• Dòng điện định mức (I_C): 25A
• Điện áp chịu đựng tối đa (V_CE): 1200V
• Điện áp bão hòa (V_CE(sat)): 1.8V (điển hình)
• Điện áp cổng điều khiển (V_GE): ±20V
• Thời gian chuyển mạch:
  • Thời gian bật (t_on): 0.5 – 1 µs
  • Thời gian tắt (t_off): 1 – 2 µs
• Nhiệt độ hoạt động: -40°C đến +150°C
• Kích thước: Nhỏ gọn, dễ dàng lắp đặt trong các hệ thống điện tử.

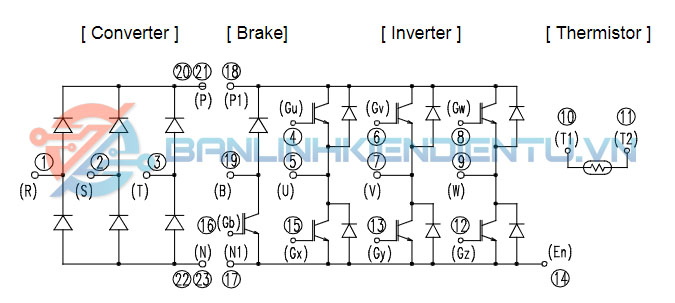

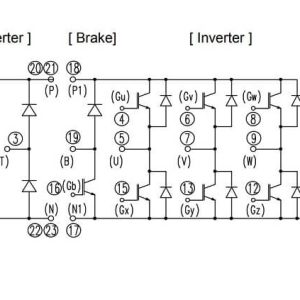

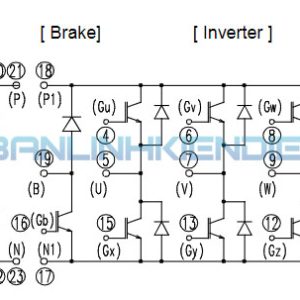

Sơ đồ cấu tạo 7MBR25VM120-50

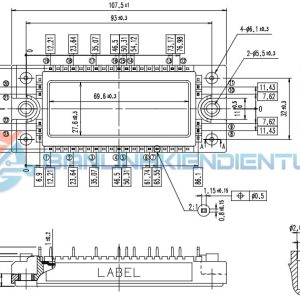

Kích thước 7MBR25VM120-50

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet 7MBR25VM120-50
