✨ Giới thiệu tổng quan về HCPL-2430

HCPL-2430 (còn được gọi là A2430) là một optocoupler logic cao tốc 2 kênh, thuộc dòng sản phẩm của Broadcom (trước đây là Avago). Thiết bị này được thiết kế nhằm cách ly tín hiệu giữa các mạch điều khiển và mạch công suất, cho phép truyền tín hiệu với độ tin cậy cao mà không cần kết nối điện trực tiếp – giảm thiểu nhiễu và bảo vệ hệ thống khỏi các xung điện áp hoặc dòng rò.

Với khả năng truyền dữ liệu lên tới 40 Mb/s, HCPL-2430 trở thành lựa chọn lý tưởng trong các ứng dụng đòi hỏi tốc độ cao và cách ly an toàn.

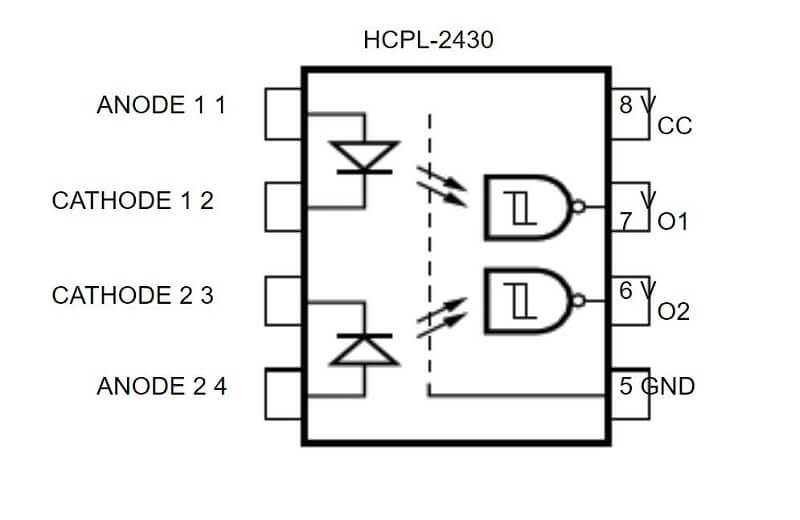

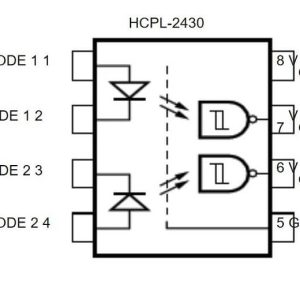

🧬 Cấu tạo bên trong

HCPL-2430 bao gồm hai cặp phần tử hoạt động độc lập, mỗi cặp gồm:

• LED hồng ngoại công nghệ AlGaAs: đóng vai trò phát xạ ánh sáng khi có dòng điện chạy qua.

• Bộ thu quang tích hợp mạch khuếch đại logic: phát hiện ánh sáng từ LED, sau đó chuyển đổi thành tín hiệu logic đầu ra.

• Đầu ra totem-pole: đảm bảo khả năng điều khiển trực tiếp các tải logic TTL hoặc CMOS mà không cần điện trở kéo lên.

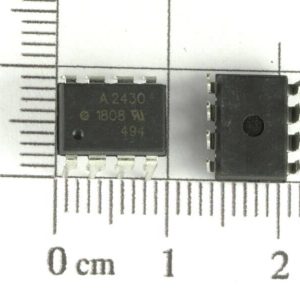

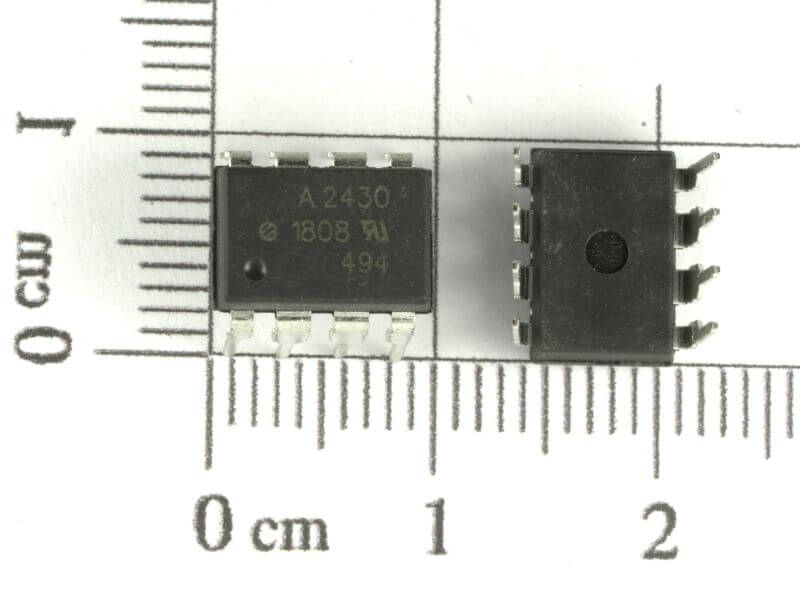

Tất cả được đóng gói trong một vỏ DIP-8 tiêu chuẩn, dễ dàng sử dụng trên breadboard hoặc PCB.

⚙️ Nguyên lý hoạt động

Khi có tín hiệu điều khiển (dạng dòng điện) đưa vào cặp chân LED (chân 1-2 hoặc 3-4), LED phát ra ánh sáng hồng ngoại. Ánh sáng này được truyền qua khoảng không cách ly bên trong IC và chiếu tới photodetector. Bộ thu này chuyển đổi ánh sáng thành tín hiệu điện, sau đó khuếch đại và xuất ra đầu ra logic (tại chân 5-6 hoặc 7-8) dưới dạng dạng totem-pole.

Cấu trúc này đảm bảo rằng tín hiệu đầu ra phản ánh chính xác trạng thái đầu vào, đồng thời hoàn toàn cách ly về điện giữa hai bên – một yêu cầu quan trọng trong các hệ thống nhúng hoặc công nghiệp.

📐 Thông số kỹ thuật nổi bật

🔍 Ứng dụng thực tiễn

HCPL-2430 thường được tìm thấy trong các ứng dụng yêu cầu cách ly tín hiệu số tốc độ cao:

• 🖥 Giao tiếp giữa vi điều khiển và mạch công suất

• ⚡ Cách ly trong bộ điều khiển động cơ hoặc biến tần

• 🔧 Bộ thu/phát tín hiệu truyền thông công nghiệp (RS-232, RS-485, CAN)

• 🛰 Hệ thống đo lường và điều khiển tự động hóa

• 🔌 Nguồn chuyển mạch (SMPS), UPS, Inverter

🧪 Hướng dẫn kiểm tra hoạt động

Để đo và kiểm tra hoạt động của HCPL-2430, bạn có thể thực hiện như sau:

1. Kiểm tra LED đầu vào:

• Cấp dòng 5–10 mA vào chân 1–2 hoặc 3–4.

• Dùng đồng hồ đo điện trở hoặc diode mode để xác nhận LED còn hoạt động.

2. Kiểm tra đầu ra:

• Kết nối tải (ví dụ: điện trở và LED) tại chân 5–6 hoặc 7–8.

• Khi có tín hiệu đầu vào, LED đầu ra sẽ sáng, chứng minh tín hiệu logic được truyền đi.

3. Kiểm tra tốc độ đáp ứng:

• Sử dụng xung vuông 1 MHz – 10 MHz để thử đầu vào.

• Quan sát đầu ra bằng oscilloscope – kiểm tra rise/fall time và độ trễ (propagation delay).

---

🔁 Linh kiện thay thế tương đương

Nếu không có HCPL-2430, bạn có thể sử dụng một số linh kiện tương đương sau:
