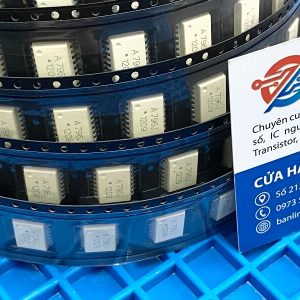

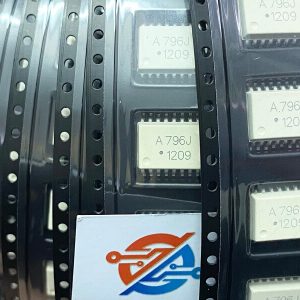

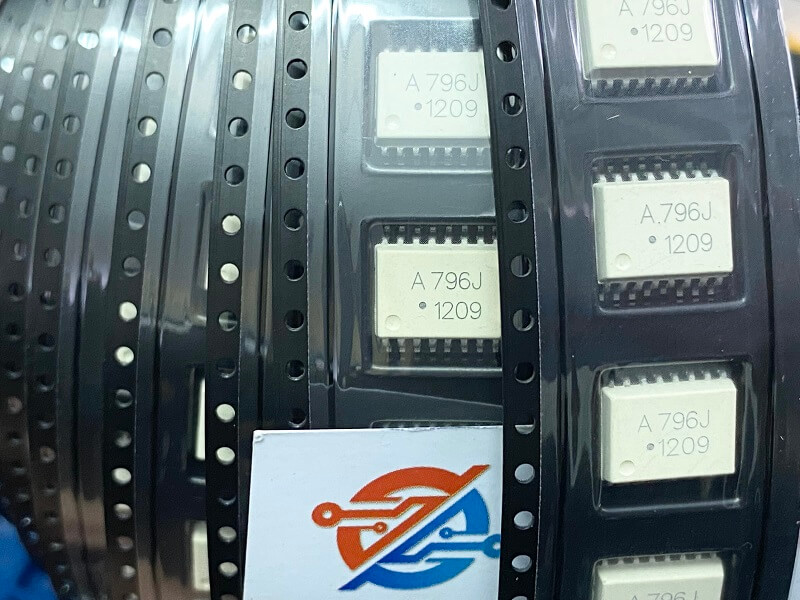

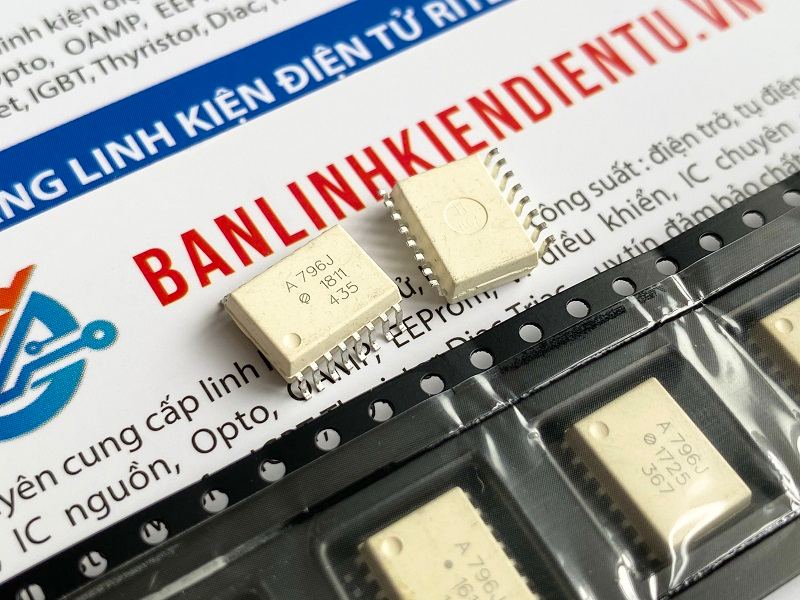

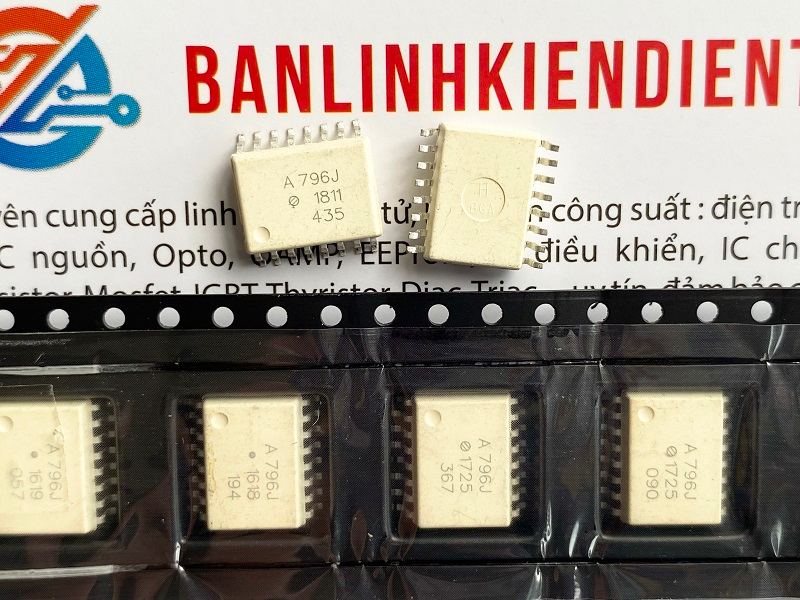

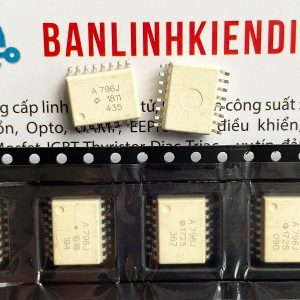

A796J HCPL-796J ACPL-796J Optor Driver SOP-16

41.100 ₫

Mã sản phẩm: A796J

Loại linh kiện: Opto

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

banlinhkiendientu.vn chuyên cung cấp Opto A796J với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng

Mô tả Opto A796J

A796J là bộ điều biến sigma-delta (Σ-Δ) bậc hai 1 bit chuyển đổi tín hiệu đầu vào tương tự thành luồng dữ liệu tốc độ cao với cách ly điện dựa trên công nghệ ghép quang. ACPL-796J hoạt động từ nguồn điện 5 V với dải động 80 dB với bộ lọc kỹ thuật số thích hợp. Đầu vào vi sai ±200 mV (thang đo đầy đủ ±320 mV) lý tưởng để kết nối trực tiếp với điện trở song song hoặc các nguồn tín hiệu mức thấp khác trong các ứng dụng như đo dòng điện pha động cơ.
Dải đầu vào đồng hồ bên ngoài 5 MHz đến 20 MHz
Bộ điều biến sigma-delta bậc hai 1-bit
Độ phân giải 16 bit không thiếu mã (12 bit ENOB)
SNR tối thiểu 74 dB
Độ lệch lệch tối đa 3,5 μV/°C
Độ lệch lệch tối đa 3,5 μV/°C
Điện áp tham chiếu bên trong
Phạm vi tuyến tính ±200 mV với nguồn 5 V đơn
Phạm vi cung cấp rộng 3 V đến 5,5 V cho giao diện kỹ thuật số
Phạm vi nhiệt độ hoạt động –40°C đến +105°C
Miễn nhiễm nhất thời ở chế độ chung 25 kV/μs

Ứng dụng Opto A796J

Cảm biến dòng điện và pha động cơ
Cảm biến dòng điện và điện áp biến tần
Kiểm soát quy trình công nghiệp
Hệ thống thu thập dữ liệu
Cảm biến dòng điện và điện áp mục đích chung
Thay thế bộ chuyển đổi dòng điện truyền thống

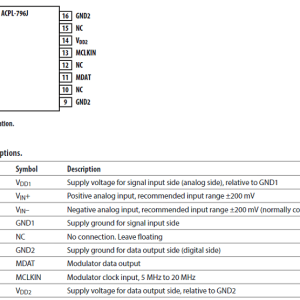

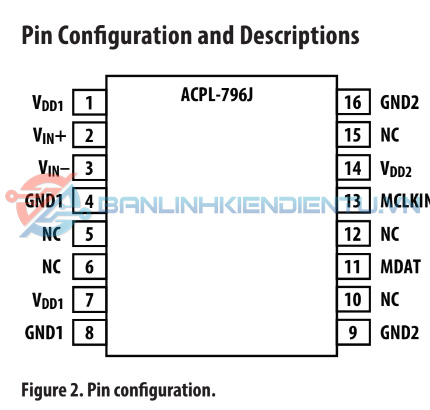

Sơ đồ chân A796J

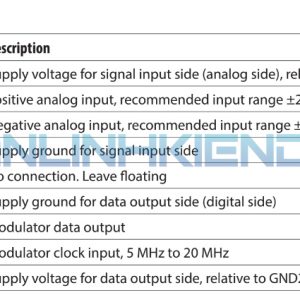

Bảng mô tả chân A796J

Sơ đồ khối chức năng A796J

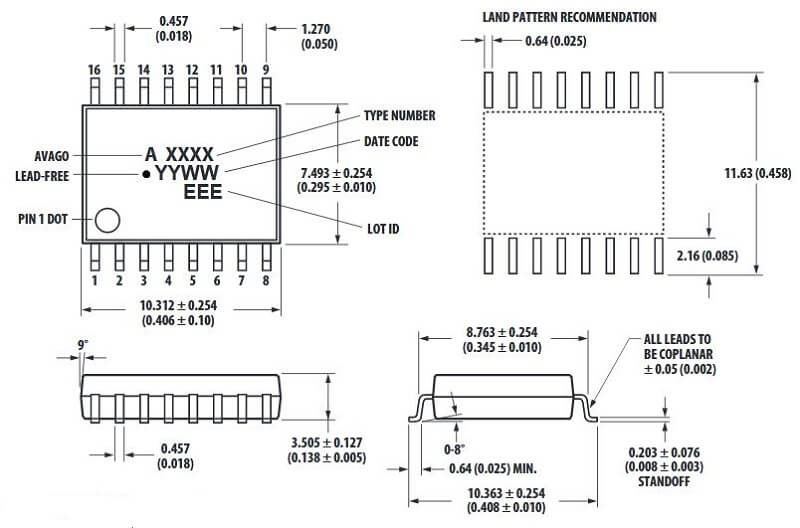

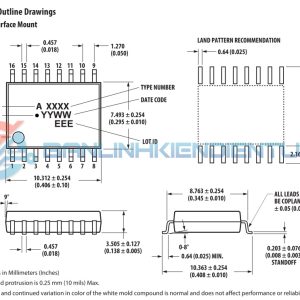

Kích thước A796J

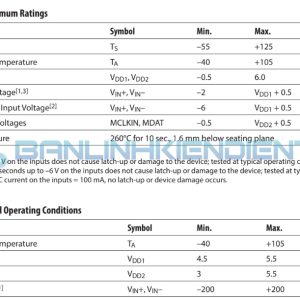

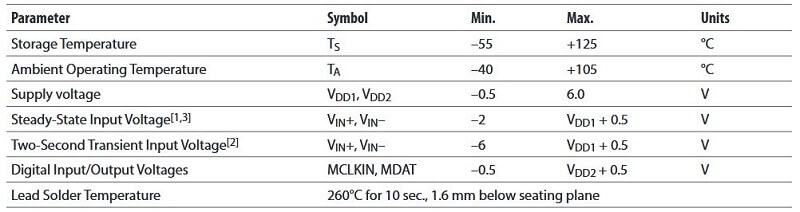

Bảng thông số A796J

Một số mạch ứng dụng điển hình A796J

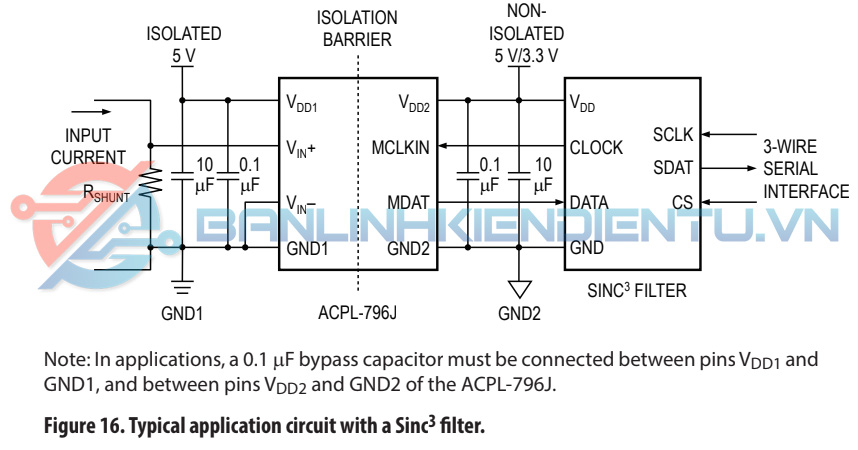

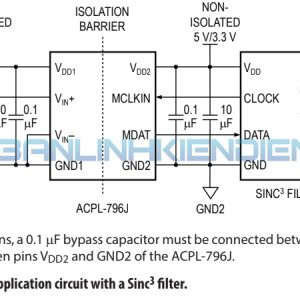

Bộ lọc kỹ thuật số

Bộ lọc kỹ thuật số chuyển đổi luồng dữ liệu bit đơn từ bộ điều biến thành một từ đầu ra nhiều bit tương tự như đầu ra kỹ thuật số của bộ chuyển đổi A/D thông thường. Với chuyển đổi này, tốc độ dữ liệu của đầu ra từ cũng giảm (số thập phân). Nên sử dụng bộ lọc Sinc3 để làm việc cùng với ACPL-796J. Với tần số bên ngoài 10 MHz tần số xung nhịp, tỷ lệ thập phân 256 và cài đặt từ 16 bit, tốc độ dữ liệu đầu ra là 39 kHz (= 10 MHz/256). Bộ lọc này có thể được triển khai trong ASIC, FPGA hoặc DSP.

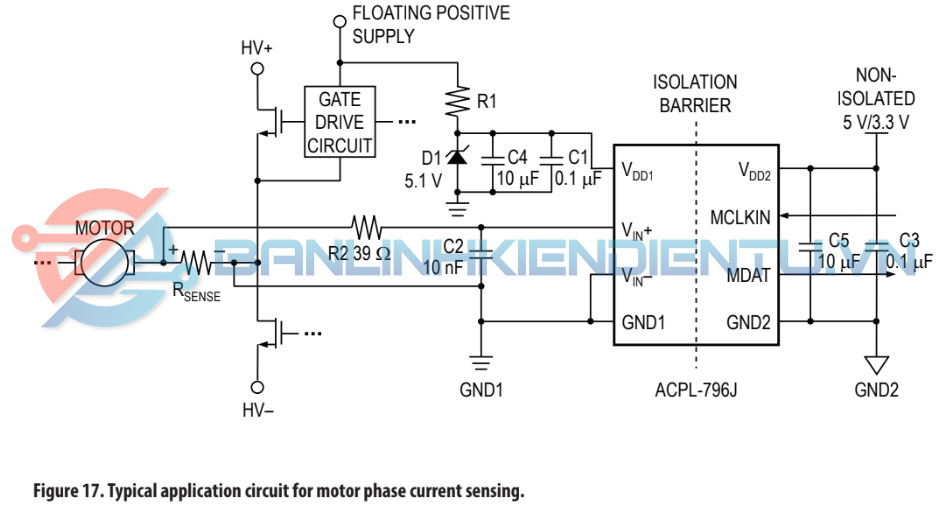

Mạch cảm biến dòng điện kỹ thuật số

một mạch ứng dụng điển hình cho cảm biến dòng pha điều khiển động cơ. Bằng cách chọn shunt thích hợp điện trở, bất kỳ phạm vi dòng điện nào cũng có thể được theo dõi, từ dưới 1 A đến hơn 100 A.
