CD3DE170HP C03DE170HP công suất nguồn 3A 1700V hàng nhập khẩu

Giới thiệu về C03DE170HP

C03DE170HP là một loại transistor công suất tiên tiến, được thiết kế để tối ưu hóa hiệu suất chuyển mạch trong các ứng dụng điện công nghiệp. Sản phẩm này kết hợp ưu điểm của hai công nghệ MOSFET và BJT (bipolar junction transistor), mang lại khả năng chuyển mạch nhanh, tổn thất thấp và khả năng chịu được điện áp cao.

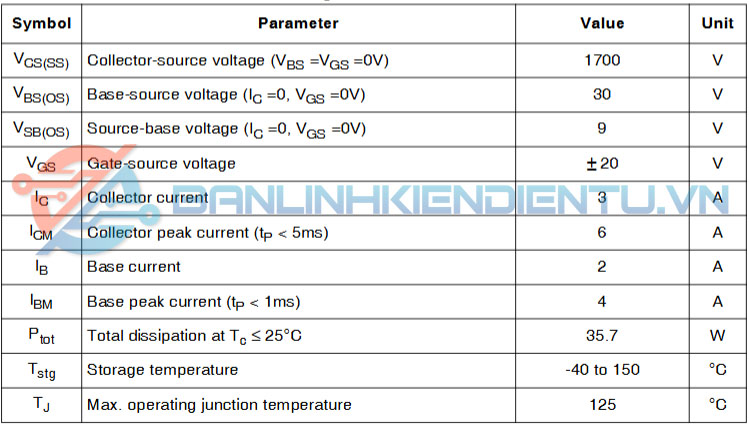

Thông số kỹ thuật chi tiết

Thông số	Giá trị
Điện áp chịu đựng (Vceo)	1700V
Dòng điện cực thu tối đa (Ic)	3A
Điện áp cực gốc – cực phát (Vge)	±30V
Điện áp bão hòa Vce(sat)	~1.5V (ở điều kiện dòng cao)
Tần số chuyển mạch (Switching Frequency)	Lên đến vài chục kHz (tùy mạch ứng dụng)
Công nghệ thiết kế	Hybrid Emitter Switched Bipolar Transistor (H-ESBT)
Nhiệt độ làm việc tối đa (Tj)	-55°C đến +150°C
Đóng gói linh kiện	TO-247 hoặc tương tự

Công nghệ Hybrid Emitter Switched Bipolar Transistor (H-ESBT)

H-ESBT là một công nghệ tiên tiến, trong đó:

• MOSFET: Đảm nhiệm phần khởi tạo chuyển mạch (switch-on và switch-off) để đạt tốc độ nhanh và giảm nhiễu.
• BJT: Đảm bảo khả năng chịu dòng điện cao, giảm tổn thất dẫn (conduction losses) trong quá trình hoạt động.

Sự kết hợp này mang lại:

• Tổn thất chuyển mạch thấp hơn so với các transistor BJT hoặc MOSFET thông thường.
• Hiệu suất cao hơn trong các mạch hoạt động ở điện áp cao và dòng lớn.

Đặc điểm nổi bật

1. Chịu điện áp cực cao:
   • Với điện áp cực thu – cực phát (Vce) lên đến 1700V, CD3DE170HP có thể được sử dụng trong các ứng dụng đòi hỏi điện áp cao, như hệ thống điện công nghiệp hoặc mạch nguồn cho động cơ.
2. Dòng điện cực đại ổn định (3A):
   • Phù hợp cho các ứng dụng công suất trung bình đến cao.
3. Hiệu suất chuyển mạch cao:
   • Tần số chuyển mạch cao, tổn thất chuyển mạch thấp (switching losses) làm tăng hiệu quả năng lượng, đặc biệt trong các bộ nguồn chuyển đổi (switch-mode power supply – SMPS).
4. Nhiệt độ làm việc rộng:
   • Hoạt động tốt trong các điều kiện môi trường khắc nghiệt, từ -55°C đến +150°C.
5. Giảm tổn thất dẫn (Conduction Loss):
   • Thiết kế bão hòa thấp (low-saturation voltage) giúp giảm mức tiêu thụ năng lượng trong khi dẫn điện.

Ứng dụng chính

CD3DE170HP là một linh kiện lý tưởng cho nhiều ứng dụng công nghiệp và thương mại, bao gồm:

Nguồn điện công nghiệp

• Bộ nguồn chuyển đổi AC/DC hoặc DC/DC.
• Bộ nguồn xung công suất cao (Switch Mode Power Supply – SMPS) trong các thiết bị công nghiệp.

Thiết bị điện công nghiệp

• Máy hàn điện công suất lớn.
• Lò cảm ứng (Induction heating system).

Biến tần và UPS

• Sử dụng trong các mạch biến tần (Inverter) cho điều khiển động cơ hoặc năng lượng mặt trời.
• Các hệ thống lưu trữ năng lượng không gián đoạn (UPS).

Thiết bị tự động hóa

• Hệ thống điều khiển tự động sử dụng điện áp cao và cần tốc độ đáp ứng nhanh.

Khác

• Các ứng dụng năng lượng tái tạo: năng lượng mặt trời và gió.
• Hệ thống truyền tải điện áp cao và mạch lọc PFC (Power Factor Correction).

5. Sơ đồ và mạch ứng dụng cơ bản

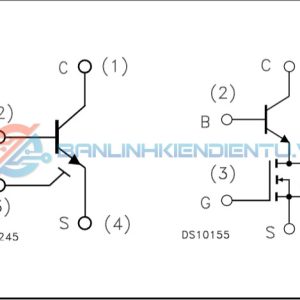

Sơ đồ chân của CD3DE170HP (TO-247 package):

• Chân 1 (C – Collector): Cực thu, nối với nguồn điện áp cao (Vcc).
• Chân 2 (B – Base ): Là cực điều khiển dòng điện đi từ Collector (C) đến Emitter (E) trong phần BJT.
• Chân 3 (G – Gate): Cực điều khiển, kết nối với driver để kích hoạt chuyển mạch.
• Chân 4 (S – Source ): Là cực phát của MOSFET, thường được nối trực tiếp đến Emitter (E).

Mạch cơ bản (ví dụ SMPS với CD3DE170HP):

• Sử dụng CD3DE170HP làm transistor chuyển mạch chính.
• Kết hợp với mạch driver MOSFET để tối ưu hóa tốc độ và giảm tổn thất.
• Tích hợp diode snubber để bảo vệ transistor khỏi quá áp (overvoltage).

6. Lưu ý khi sử dụng

1. Hệ thống làm mát:
   • Do khả năng chịu dòng cao, CD3DE170HP cần một bộ tản nhiệt hoặc hệ thống làm mát để duy trì nhiệt độ dưới giới hạn cho phép (+150°C).
2. Driver công suất:
   • Cần sử dụng driver công suất cao phù hợp (thường là IC driver cho MOSFET/BJT) để đạt hiệu suất tối ưu khi chuyển mạch.
3. Bảo vệ mạch:
   • Thêm mạch bảo vệ như diode chống ngược, mạch snubber để tránh hư hỏng khi xảy ra xung điện áp hoặc dòng đột ngột.

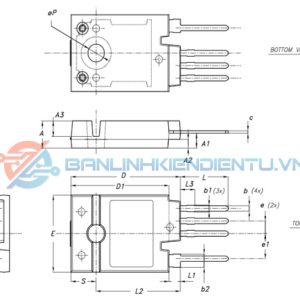

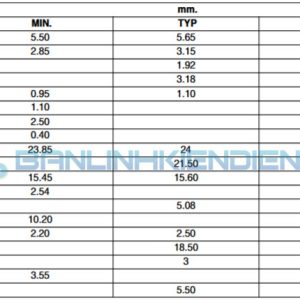

Kích thước C03DE170HP
