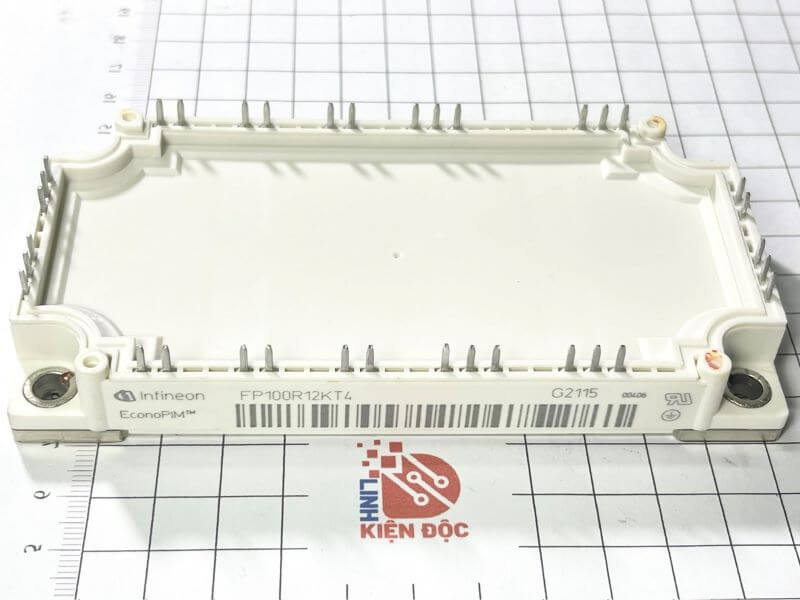

FP100R12KT4 Module IGBT Infineon 100A 1200V mới

Giới thiệu về FP100R12KT4

FP100R12KT4 là một module IGBT (Insulated Gate Bipolar Transistor) của hãng Infineon, được thiết kế để xử lý dòng điện cao và điện áp lớn trong các ứng dụng công suất cao. Với khả năng chịu dòng 100A và điện áp tối đa 1200V, module này được ứng dụng rộng rãi trong các hệ thống điều khiển động cơ, biến tần, và nguồn năng lượng tái tạo.

Đặc điểm nổi bật FP100R12KT4

• Công nghệ IGBT tiên tiến: Tích hợp công nghệ IGBT thế hệ thứ 4 của Infineon, giúp giảm tổn thất chuyển mạch và dẫn điện.
• Khả năng chịu dòng cao: Dòng tải định mức lên đến 100A, phù hợp với các ứng dụng công suất lớn.
• Điện áp chịu đựng cao: Điện áp tối đa 1200V, đảm bảo hoạt động ổn định trong các hệ thống điện áp cao.
• Thiết kế tích hợp: Bao gồm diode hồi tiếp (freewheeling diode) với hiệu suất cao.
• Độ tin cậy cao: Được tối ưu hóa để hoạt động trong môi trường khắc nghiệt với tuổi thọ lâu dài.
• Dễ dàng lắp đặt: Thiết kế module dạng EasyPACK, dễ dàng tích hợp vào các hệ thống công nghiệp.

Thông số kỹ thuật chính FP100R12KT4

• Điện áp ngược cực đại (VCES): 1200V.
• Dòng tải định mức (IC): 100A.
• Dòng đỉnh ngắn hạn (ICM): 200A.
• Tổn thất chuyển mạch (Eon + Eoff): Thấp, tối ưu cho hiệu suất cao.
• Điện áp cổng (VGE): ±15V (điển hình).
• Nhiệt độ hoạt động: -40°C đến +150°C.
• Đóng gói: EasyPACK module.

Sơ đồ cấu tạo FP100R12KT4

Kích thước FP100R12KT4

Ứng dụng FP100R12KT4

1. Hệ thống điều khiển động cơ: Trong các động cơ công nghiệp và gia dụng.
2. Biến tần công suất cao: Biến tần trong các hệ thống năng lượng tái tạo như năng lượng mặt trời và gió.
3. Hệ thống UPS: Bộ lưu điện công suất lớn.
4. Thiết bị công nghiệp: Máy hàn, máy cắt plasma, và các thiết bị tự động hóa.
5. Hệ thống năng lượng tái tạo: Bộ chuyển đổi DC-AC trong các ứng dụng năng lượng mặt trời và gió.

Xem thêm: Nhiều sản phẩm IGBT khác tại đây

Datasheet FP100R12KT4
