FP6373AS6C IC nguồn ký hiệu fiV31A, fiVFEK kiểu chân SOT23-6

1. Giới thiệu IC nguồn FP6373AS6C

FP6373AS6C là IC quản lý nguồn dạng SMD nhỏ gọn, được sử dụng trong các mạch nguồn chuyển đổi DC-DC nhằm tạo điện áp đầu ra ổn định cho các thiết bị điện tử. Linh kiện thường được nhận dạng qua các mã marking trên thân như fiV31A hoặc fiVFEK, tùy theo lô sản xuất và quy cách đánh dấu.

FP6373AS6C sử dụng package SOT23-6 6 chân, phù hợp với các thiết kế nguồn yêu cầu kích thước nhỏ, hiệu suất cao và tiết kiệm diện tích PCB.

IC thích hợp cho các thiết bị điện tử cầm tay, bo điều khiển, thiết bị sử dụng pin và nhiều mạch nguồn DC-DC cần hạ điện áp đầu vào xuống mức điện áp thấp hơn để cung cấp cho vi điều khiển, IC logic và các tải điện tử.

2. Đặc điểm nổi bật của FP6373AS6C

Một số đặc điểm đáng chú ý của FP6373AS6C gồm:

• Mã IC: FP6373AS6C.
• Ký hiệu trên thân: fiV31A, fiVFEK.
• Loại linh kiện: IC nguồn.
• Chức năng chính: chuyển đổi nguồn DC-DC.
• Cấu trúc nguồn: Step-Down/Buck.
• Kiểu đóng gói: SOT23-6.
• Số chân: 6 chân.
• Kiểu lắp đặt: SMD/SMT.
• Kích thước nhỏ gọn.
• Hiệu suất chuyển đổi cao.
• Phù hợp với các mạch nguồn điện áp thấp.
• Giúp giảm diện tích thiết kế PCB.
• Phù hợp với thiết bị điện tử nhỏ gọn và thiết bị sử dụng pin.

3. Thông số kỹ thuật FP6373AS6C

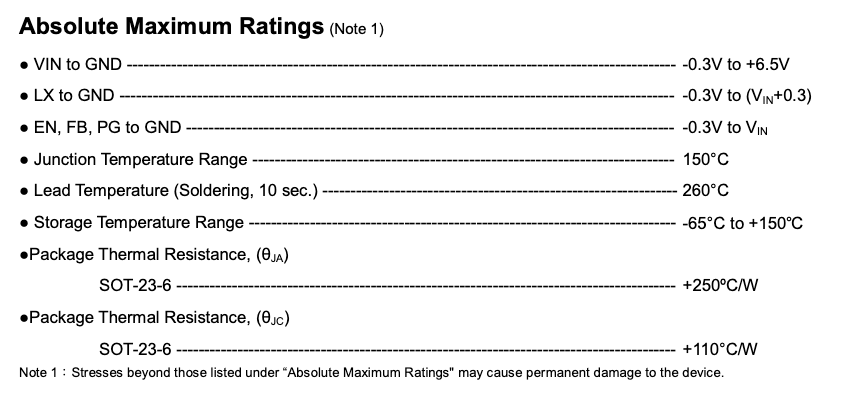

Các thông số giới hạn như điện áp đầu vào tối đa, dòng tải, tần số chuyển mạch, điện áp tham chiếu và hiệu suất phụ thuộc vào điều kiện thiết kế cụ thể. Khi thiết kế hoặc lựa chọn linh kiện thay thế nên đối chiếu datasheet của đúng phiên bản FP6373AS6C.

4. Chức năng của IC nguồn FP6373AS6C

Chức năng chính của FP6373AS6C là thực hiện quá trình chuyển đổi điện áp DC-DC theo cấu trúc Buck, tức là hạ điện áp DC đầu vào xuống một mức điện áp DC thấp hơn và ổn định hơn.

Ví dụ, trong một thiết bị sử dụng nguồn đầu vào cao hơn mức điện áp mà vi điều khiển hoặc IC logic yêu cầu, FP6373AS6C có thể được bố trí trong tầng nguồn để tạo ra đường điện áp thấp thích hợp.

So với phương pháp ổn áp tuyến tính trong những điều kiện phù hợp, bộ chuyển đổi Buck có thể đạt hiệu suất cao hơn vì năng lượng không bị tiêu tán hoàn toàn dưới dạng nhiệt trên phần tử điều chỉnh.

5. Nguyên lý hoạt động của FP6373AS6C

FP6373AS6C hoạt động dựa trên nguyên lý nguồn chuyển mạch Step-Down.

Bên trong IC có mạch điều khiển thực hiện đóng/ngắt phần tử công suất ở tần số cao. Khi kết hợp với các linh kiện bên ngoài như cuộn cảm và tụ điện, năng lượng từ nguồn đầu vào được chuyển đổi thành điện áp đầu ra thấp hơn.

Mạch phản hồi liên tục giám sát điện áp đầu ra và điều chỉnh quá trình chuyển mạch để duy trì điện áp ở mức thiết kế.

Nhờ phương pháp này, IC có thể tạo nguồn đầu ra ổn định với tổn hao công suất thấp hơn trong nhiều ứng dụng so với việc hạ áp bằng phần tử tuyến tính.

6. Các linh kiện thường kết hợp với FP6373AS6C

Một mạch nguồn sử dụng FP6373AS6C không chỉ có riêng IC mà còn cần các linh kiện ngoại vi phù hợp.

Cuộn cảm: có nhiệm vụ lưu trữ và truyền năng lượng trong quá trình chuyển mạch.

Tụ điện đầu vào: giúp lọc nhiễu và ổn định nguồn cung cấp cho IC.

Tụ điện đầu ra: làm giảm độ gợn và giúp điện áp đầu ra ổn định.

Mạng điện trở phản hồi: trên các cấu hình đầu ra điều chỉnh được, mạng điện trở được sử dụng để thiết lập điện áp đầu ra mong muốn.

Việc lựa chọn đúng giá trị các linh kiện ngoại vi có ảnh hưởng trực tiếp tới độ ổn định, độ gợn điện áp và hiệu suất của toàn bộ bộ nguồn.

7. Ưu điểm của IC FP6373AS6C

FP6373AS6C sử dụng nguyên lý nguồn chuyển mạch nên phù hợp với những ứng dụng cần giảm tổn hao năng lượng khi chuyển đổi điện áp.

Package SOT23-6 rất nhỏ giúp IC phù hợp với các bo mạch có diện tích hạn chế.

Một số ưu điểm chính gồm:

• Kích thước nhỏ.
• Chỉ sử dụng package 6 chân.
• Tiết kiệm diện tích PCB.
• Phù hợp với mạch nguồn DC-DC nhỏ gọn.
• Hiệu suất chuyển đổi tốt khi thiết kế đúng.
• Hỗ trợ tạo nguồn điện áp thấp ổn định.
• Thích hợp với thiết bị sử dụng pin.
• Phù hợp cho sản xuất SMT số lượng lớn.

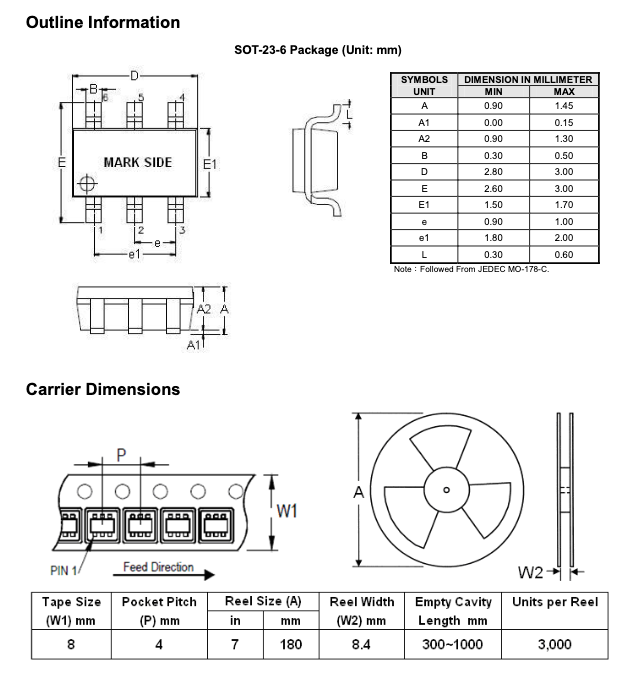

8. Kích thước và kiểu chân SOT23-6 của FP6373AS6C

FP6373AS6C sử dụng package SOT23-6, gồm tổng cộng 6 chân kết nối.

Đây là kiểu package SMD rất phổ biến đối với các IC quản lý nguồn công suất nhỏ nhờ kích thước nhỏ và khả năng bố trí linh kiện ngoại vi gần IC.

Khi sửa chữa hoặc thay thế FP6373AS6C cần xác định đúng chiều IC và vị trí chân. Không nên cho rằng các IC nguồn SOT23-6 đều có sơ đồ chân giống nhau.

Đặc biệt, việc lắp sai chiều IC có thể khiến mạch không hoạt động và có nguy cơ gây hư hỏng linh kiện khi cấp nguồn.

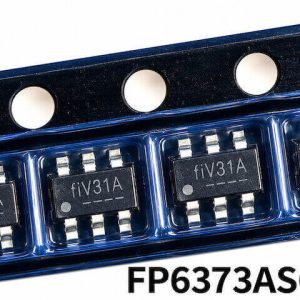

9. Cách nhận biết FP6373AS6C ký hiệu fiV31A, fiVFEK

Do diện tích bề mặt của package SOT23-6 rất nhỏ, nhà sản xuất thường không in toàn bộ mã FP6373AS6C lên thân IC.

Thay vào đó, linh kiện có thể được nhận dạng thông qua các mã marking ngắn như:

fiV31A

hoặc

fiVFEK

Các ký tự bổ sung trên thân IC có thể liên quan đến thông tin sản xuất hoặc lô linh kiện.

Khi nhận dạng IC trên bo mạch, không nên chỉ dựa vào một phần marking. Cần kết hợp mã trên thân, package SOT23-6, sơ đồ chân, vị trí IC trong mạch và các linh kiện ngoại vi xung quanh.

10. Ứng dụng của FP6373AS6C

IC nguồn FP6373AS6C có thể được sử dụng trong nhiều thiết bị và mạch điện tử như:

• Mạch nguồn DC-DC.
• Bộ chuyển đổi Buck.
• Bo nguồn.
• Bo điều khiển.
• Thiết bị sử dụng pin.
• Thiết bị điện tử cầm tay.
• Thiết bị truyền thông.
• Mạch vi điều khiển.
• Hệ thống nhúng.
• Module điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường.
• Mạch cấp nguồn cho IC logic.
• Các thiết bị cần nguồn DC điện áp thấp.
• Sửa chữa và thay thế IC nguồn trên PCB.

11. FP6373AS6C phù hợp với mạch nguồn nào?

FP6373AS6C phù hợp với các mạch cần chuyển đổi từ một mức điện áp DC xuống mức điện áp DC thấp hơn.

IC đặc biệt hữu ích khi thiết kế cần cân bằng giữa kích thước bo mạch và hiệu suất chuyển đổi nguồn.

Trong các bo mạch điện tử, có thể nhận biết khu vực nguồn Buck sử dụng IC loại này thông qua sự xuất hiện của cuộn cảm, tụ lọc và mạng phản hồi được bố trí gần IC.

12. Lưu ý khi thay thế FP6373AS6C

Khi thay thế FP6373AS6C, không nên chỉ tìm một IC nguồn có cùng package SOT23-6. Hai IC có hình dạng giống nhau vẫn có thể khác hoàn toàn về sơ đồ chân, điện áp, dòng điện và nguyên lý điều khiển.

Cần kiểm tra các yếu tố quan trọng như:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Dòng tải yêu cầu.
• Tần số chuyển mạch.
• Sơ đồ chân.
• Điện áp phản hồi.
• Kiểu điều khiển.
• Package SOT23-6.
• Các linh kiện ngoại vi.
• Điều kiện tản nhiệt.

Đối với sửa chữa bo mạch, nên kiểm tra thêm cuộn cảm, tụ đầu vào, tụ đầu ra và các linh kiện xung quanh trước khi kết luận FP6373AS6C bị hỏng.

13. Tổng kết

FP6373AS6C ký hiệu fiV31A, fiVFEK là IC nguồn chuyển đổi DC-DC dạng Step-Down/Buck, sử dụng package SOT23-6 6 chân nhỏ gọn.

IC được sử dụng để hạ và ổn định điện áp DC, phù hợp với các bo nguồn, thiết bị điện tử cầm tay, bo điều khiển, hệ thống nhúng và nhiều thiết bị cần tạo đường nguồn điện áp thấp.

Với ưu điểm kích thước nhỏ, phù hợp cho nguồn chuyển mạch và tiết kiệm diện tích PCB, FP6373AS6C là linh kiện hữu ích trong cả thiết kế mới lẫn sửa chữa các mạch nguồn điện tử SMD.
