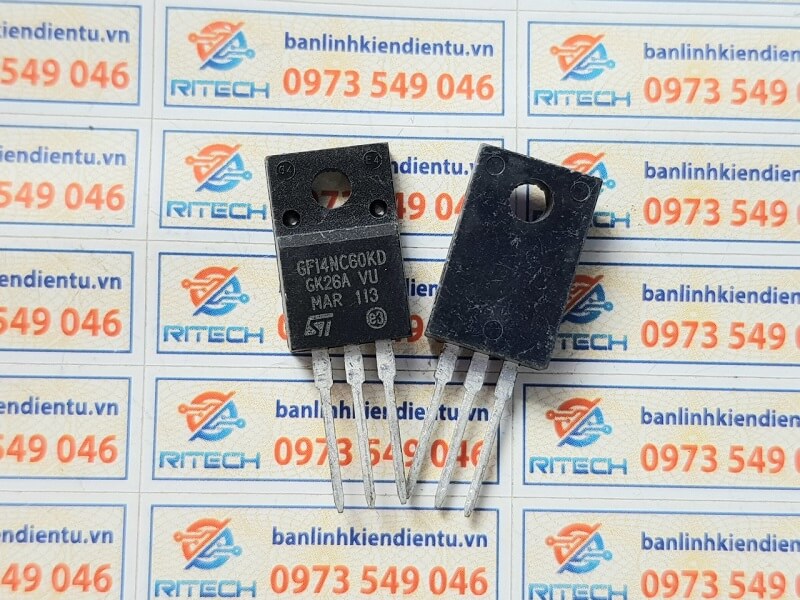

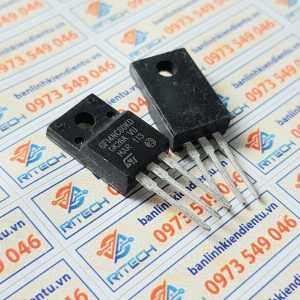

GF14NC60KD, STGF14NC60KD IGBT N-Channel 14A – 600V TO-220F

Giới thiệu GF14NC60KD

GF14NC60KD là một IGBT (Insulated Gate Bipolar Transistor) do Fairchild Semiconductor (nay là ON Semiconductor) sản xuất. Đây là một linh kiện công suất được sử dụng rộng rãi trong các ứng dụng điều khiển động cơ, biến tần, và các thiết bị điện tử công suất khác.

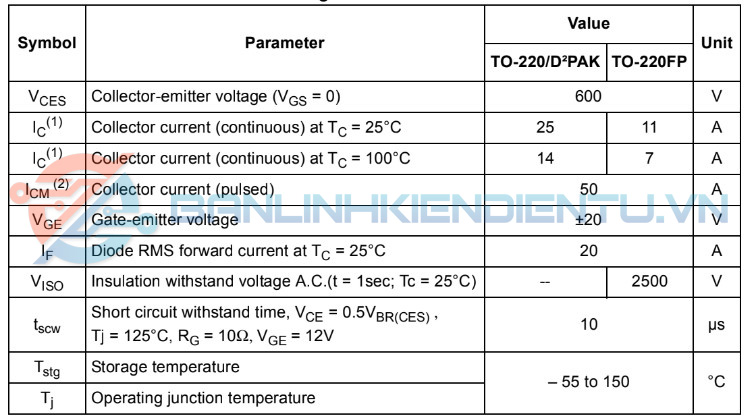

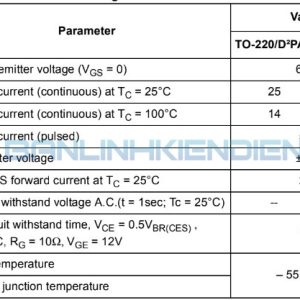

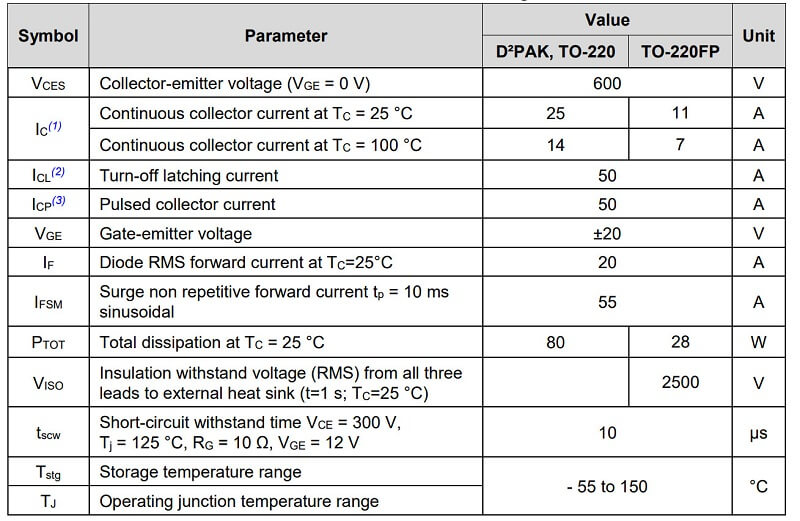

Thông số kỹ thuật chính

• Loại linh kiện: IGBT
• Dòng điện định mức (IC): 14A
• Điện áp cực đại (VCE): 600V
• Điện áp cổng tối đa (VGE): ±20V
• Tần số chuyển mạch: Lên đến 20kHz – 50kHz, tùy thuộc vào ứng dụng.
• Điện áp rơi trên cực CE khi bật (VCE(sat)): Thấp, giúp giảm thiểu tổn thất công suất.
• Kiểu đóng gói: TO-220 hoặc TO-247 (cần kiểm tra chi tiết tùy vào phiên bản cụ thể).

Nguyên lý hoạt động của IGBT GF14NC60KD dựa trên nguyên lý của một transistor lưỡng cực cổng cách ly (IGBT), là sự kết hợp giữa khả năng chuyển mạch nhanh của MOSFET và khả năng xử lý dòng điện lớn của BJT (Bipolar Junction Transistor). Dưới đây là cách hoạt động của IGBT GF14NC60KD:

Cấu trúc cơ bản GF14NC60KD

IGBT có cấu trúc bao gồm một MOSFET phía trước và một BJT phía sau. Cấu trúc này bao gồm bốn lớp bán dẫn N-P-N-P, trong đó MOSFET điều khiển việc bật tắt của BJT.

• Cực G (Gate): Đầu vào điều khiển, tương tự như cổng trong MOSFET.
• Cực C (Collector): Điện cực đầu ra, nơi dòng điện chính đi qua.
• Cực E (Emitter): Điện cực đầu ra, nơi dòng điện chính ra khỏi IGBT.

Nguyên lý hoạt động GF14NC60KD

1. Trạng thái OFF (Tắt):
   • Khi điện áp giữa cổng và cực phát (V_GE) bằng 0 hoặc nhỏ hơn điện áp ngưỡng (thường khoảng 4-6V), IGBT không dẫn điện. Lớp MOSFET ở trạng thái tắt, ngăn chặn dòng điện chạy qua từ cực Collector (C) sang Emitter (E).
2. Trạng thái ON (Mở):
   • Khi điện áp giữa cổng và cực phát (V_GE) vượt qua ngưỡng, lớp MOSFET bắt đầu dẫn điện, tạo ra một kênh dẫn trong lớp P. Điều này cho phép dòng điện chạy qua từ cực Collector đến cực Emitter.
   • Dòng điện chính chạy qua lớp BJT, cho phép IGBT dẫn dòng điện lớn từ cực Collector đến Emitter với điện áp rơi nhỏ (VCE(sat)), giúp giảm tổn thất công suất.
3. Chuyển mạch:
   • Bật (Turn-On): Khi V_GE được áp dụng, IGBT chuyển từ trạng thái OFF sang ON. Quá trình bật diễn ra nhanh chóng, làm giảm tổn thất năng lượng trong quá trình chuyển mạch.
   • Tắt (Turn-Off): Khi V_GE giảm xuống dưới ngưỡng, lớp MOSFET bị ngắt, dòng điện chính dừng lại, và IGBT chuyển về trạng thái OFF. Tốc độ tắt phụ thuộc vào khả năng rút lui của các hạt mang điện (electron và lỗ trống) từ vùng chuyển mạch.

Đặc điểm và ứng dụng của GF14NC60KD

• Chuyển mạch nhanh: IGBT GF14NC60KD có khả năng chuyển mạch nhanh, phù hợp cho các ứng dụng đòi hỏi tần số chuyển mạch cao như biến tần và điều khiển động cơ.
• Điện áp và dòng điện cao: Với điện áp định mức 600V và dòng điện định mức 14A, IGBT này phù hợp cho các ứng dụng công suất cao.
• Tổn thất thấp: Điện áp rơi trên cực CE khi bật thấp (VCE(sat)), giúp giảm thiểu tổn thất công suất và tăng hiệu quả của hệ thống.

Ứng dụng thực tế

• Biến tần: Dùng trong các mạch biến tần để điều khiển động cơ bằng cách chuyển đổi điện áp và tần số.
• Điều khiển động cơ: Sử dụng trong các bộ điều khiển động cơ, cho phép điều chỉnh tốc độ và mô-men xoắn của động cơ điện.
• Nguồn cung cấp công suất: Được dùng trong các bộ nguồn xung, hệ thống cung cấp năng lượng yêu cầu hiệu suất cao và độ tin cậy.

Sơ đồ mạch cấu tạo GF14NC60KD

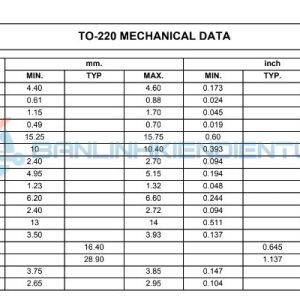

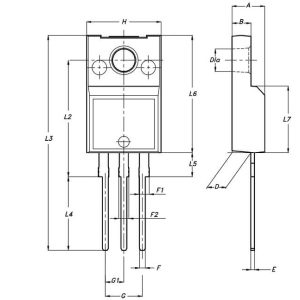

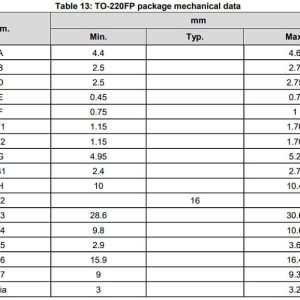

Kích thước GF14NC60KD

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của GF14NC60KD
