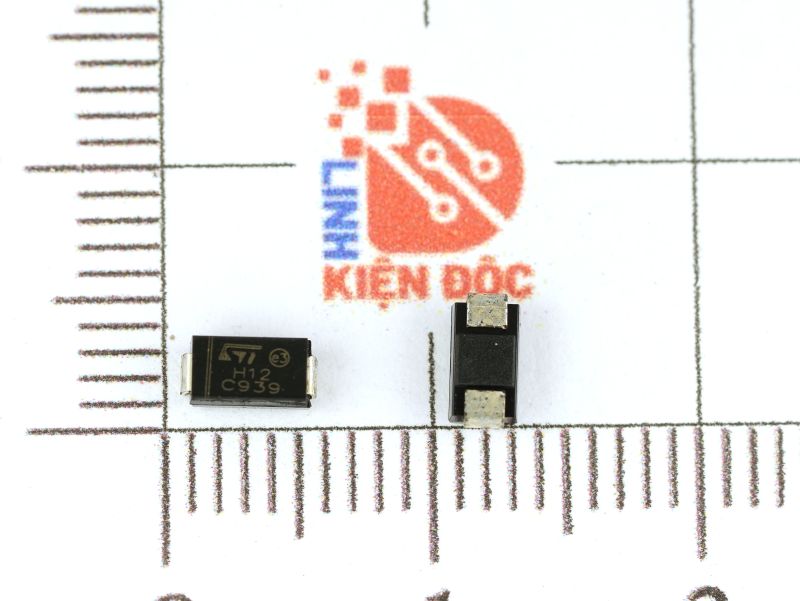

H12, STTH112A Diode 1A/1200V DO-214AC

Giới thiệu về STTH112A

STTH112A là một diode chỉnh lưu phục hồi nhanh, với khả năng chịu dòng điện định mức 1A và điện áp ngược cực đại 1200V. Diode này được sản xuất bởi STMicroelectronics, chuyên dùng trong các ứng dụng yêu cầu phục hồi nhanh với độ bền cao. Gói DO-214AC (hay còn gọi là SMA) cho phép dễ dàng lắp đặt và tích hợp vào các thiết bị nhỏ gọn.

Đặc điểm nổi bật STTH112A

• Dòng điện định mức (I_F): 1A, phù hợp với các ứng dụng dòng điện thấp đến trung bình.
• Điện áp ngược cực đại (V_R): 1200V, đảm bảo khả năng chịu đựng điện áp ngược trong các ứng dụng điện áp cao.
• Thời gian phục hồi nhanh: Đặc trưng với thời gian phục hồi cực nhanh, diode này giúp cải thiện hiệu suất của các mạch ở tần số cao.
• Thiết kế gói DO-214AC (SMA): Gói này cung cấp khả năng chịu nhiệt tốt, độ bền cơ học cao, và dễ dàng tích hợp vào các bảng mạch.

Ứng dụng STTH112A

• Chỉnh lưu: STTH112A thường được sử dụng trong các mạch chỉnh lưu ở các thiết bị điện tử công suất thấp hoặc trung bình.
• Nguồn điện chuyển mạch (SMPS): Diode này là sự lựa chọn tuyệt vời cho các bộ nguồn chuyển mạch tần số cao nhờ khả năng phục hồi nhanh.
• Bảo vệ mạch: Được sử dụng để bảo vệ mạch điện tử khỏi các xung điện áp cao.
• Đèn LED và các ứng dụng tiêu thụ điện năng thấp: Với dòng điện thấp, diode này phù hợp cho các ứng dụng tiêu thụ ít năng lượng, như đèn LED hoặc mạch logic.

Thông số kĩ thuật STTH112A

• Dòng điện định mức (I_F): 1A
• Điện áp ngược cực đại (V_R): 1200V
• Điện áp rơi thuận (V_F): 1.2V tại dòng điện 1A
• Thời gian phục hồi ngược (T_RR): 75ns, giúp tối ưu hiệu quả trong các mạch hoạt động ở tần số cao.
• Dòng điện rò ngược (I_R): 10µA tại 1200V
• Nhiệt độ hoạt động: -65°C đến +175°C
• Gói: DO-214AC (SMA)

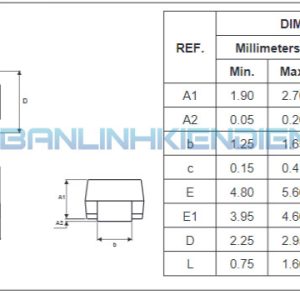

Kích thước STTH112A

Xem thêm: Nhiều sản phẩm Diode xung tại đây

Datasheet STTH112A
