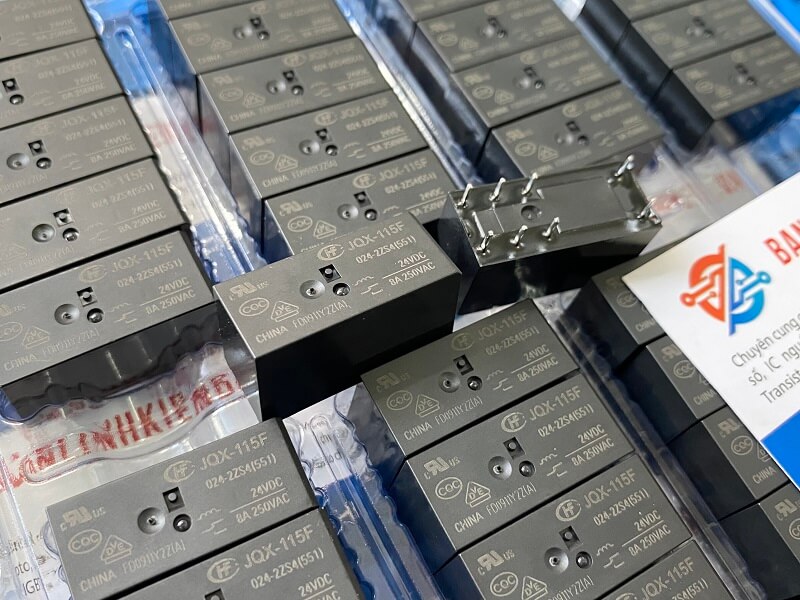

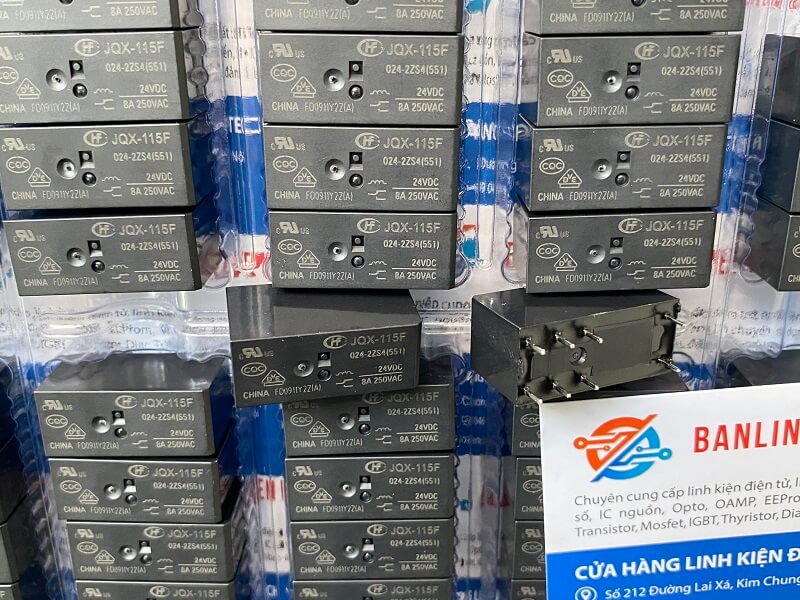

Relay JQX-115F-024-2ZS4 HF115F 24VDC 8A/250VAC 8 chân

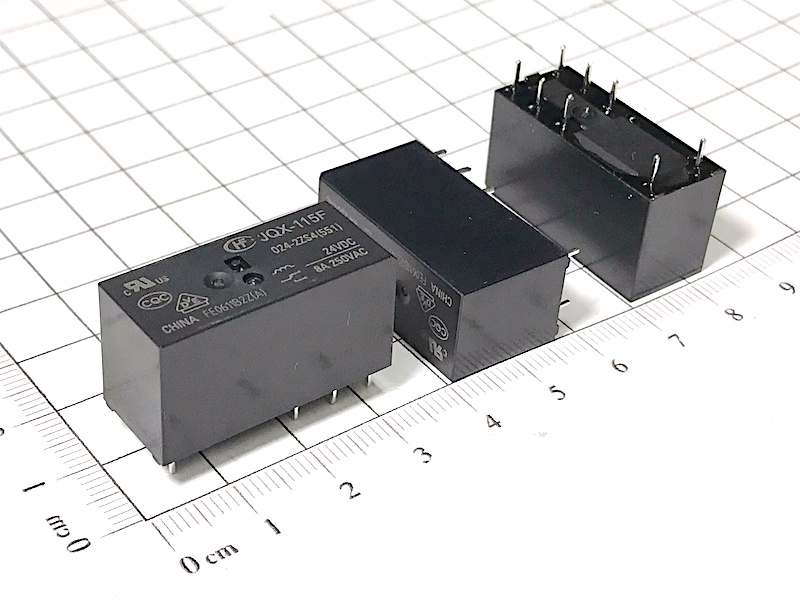

Relay JQX-115F-024-2ZS4 HF115F 24VDC 8A/250VAC 8 chân - Ảnh 2

Relay JQX-115F-024-2ZS4 HF115F 24VDC 8A/250VAC 8 chân

35.000 ₫

Mã sản phẩm: JQX-115F-024-2ZS4

Điện áp: 24VDC

Dòng điện: 8A

Kiêu chân: 8 chân 2 hàng

Hình thức: Mới

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu về JQX-115F

Relay JQX-115F là một loại relay điện từ được sử dụng rộng rãi trong các ứng dụng điều khiển tự động và điện tử. Relay này có cuộn dây hoạt động với điện áp 24V DC và khả năng chuyển mạch dòng tải tối đa lên đến 12A, phù hợp cho việc điều khiển các thiết bị điện có dòng tải cao. Relay JQX-115F là một linh kiện quan trọng trong các hệ thống điều khiển tự động và bảo vệ mạch, đặc biệt là trong các ứng dụng yêu cầu độ tin cậy và khả năng chuyển mạch cao.

Đặc trưng kỹ thuật

Khả năng cách điện cao: Relay có khả năng cách điện tốt giữa cuộn dây và tiếp điểm, đảm bảo an toàn cho mạch điện.
Thiết kế chắc chắn: Được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, với độ bền cơ học và điện cao.
Khả năng chuyển mạch cao: Có khả năng chuyển mạch dòng điện tối đa 12A, phù hợp cho các ứng dụng yêu cầu dòng tải cao.
Dễ dàng lắp đặt: Với kích thước nhỏ gọn và trọng lượng nhẹ, relay dễ dàng lắp đặt trên các bảng mạch và thiết bị điện tử.
Nhiệt độ hoạt động (Operating Temperature Range): -40°C đến +70°C
- Khoảng nhiệt độ mà relay có thể hoạt động ổn định mà không bị ảnh hưởng đến hiệu suất.
Độ ẩm hoạt động (Operating Humidity): 5% đến 85% RH
- Khoảng độ ẩm mà relay có thể hoạt động mà không gặp vấn đề về hiệu suất.

Thông số kỹ thuật

Điện áp cuộn dây (Coil Voltage): 24V DC
- Đây là điện áp định mức cần thiết để kích hoạt cuộn dây của relay.
Dòng điện cuộn dây (Coil Current): Khoảng 16.7mA (ở 24V DC)
- Dòng điện mà cuộn dây tiêu thụ khi relay hoạt động ở điện áp định mức.
Điện trở cuộn dây (Coil Resistance): Khoảng 1440±10%Ω
- Điện trở của cuộn dây khi relay hoạt động ở điện áp định mức.
Cấu hình tiếp điểm (Contact Configuration): DPDT (Double Pole Double Throw)
- Relay có hai bộ tiếp điểm, mỗi bộ có thể chuyển đổi giữa hai trạng thái (thường đóng và thường mở), cho phép điều khiển hai mạch độc lập.
Dòng tải tiếp điểm tối đa (Max Contact Current): 12A
- Dòng điện tối đa mà mỗi tiếp điểm của relay có thể chịu tải.
Điện áp tải tiếp điểm tối đa (Max Contact Voltage):
- 250V AC (cho tải AC)
- 30V DC (cho tải DC)
- Đây là điện áp tối đa mà tiếp điểm của relay có thể chịu khi chuyển mạch.
Công suất chuyển mạch tối đa (Max Switching Power):
- 2000 VA (tải AC)
- 240 W (tải DC)
- Đây là công suất tối đa mà relay có thể xử lý khi chuyển mạch.
