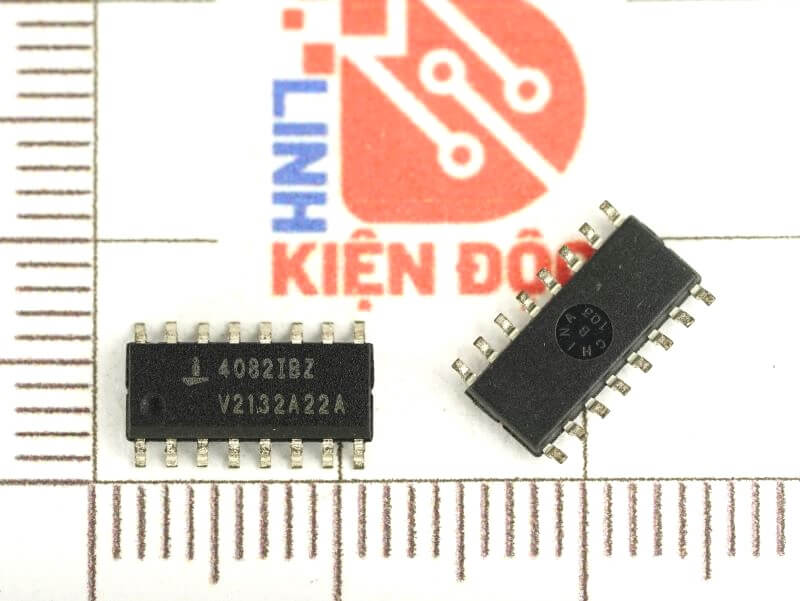

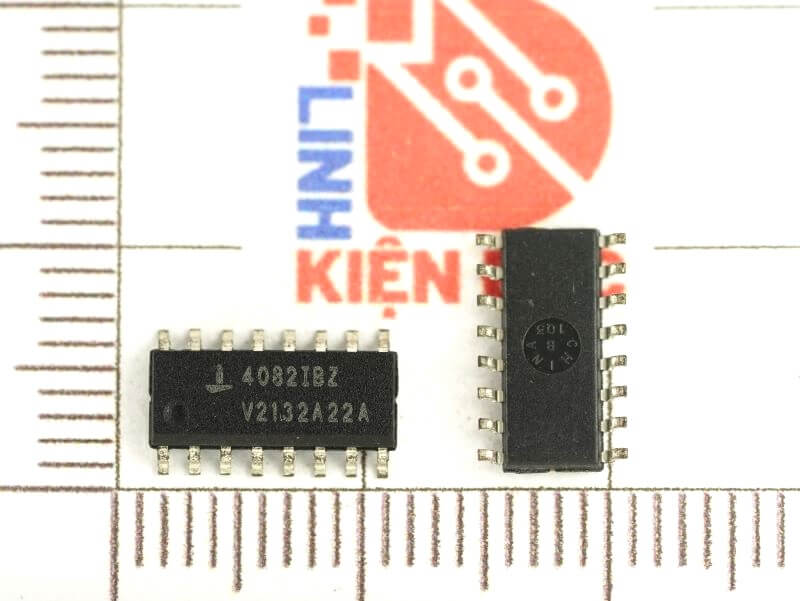

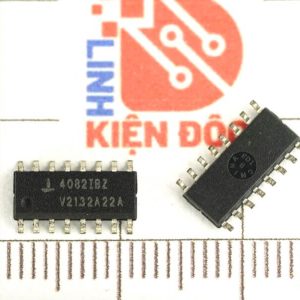

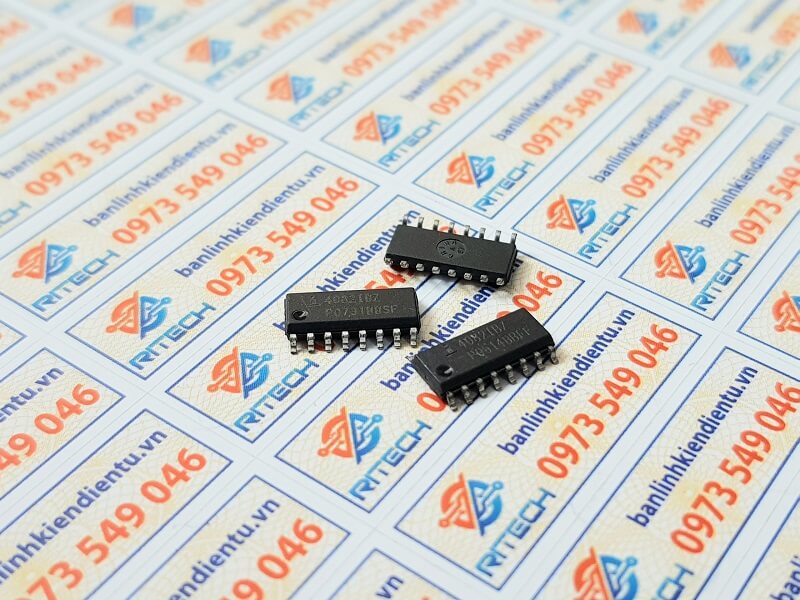

​HIP4082IB HIP4082IBZ 4082IBZ IC DRIVER, 80V, 1.25A

Giới thiệu về IC HIP4082IBZ

HIP4082 là IC điều khiển MOSFET kênh N cầu H điện áp trung bình, tần số trung bình, có sẵn trong các gói SOIC (N) và DIP bằng nhựa 16 chân. Được nhắm mục tiêu cụ thể cho các ứng dụng điều khiển động cơ PWM và UPS, các thiết kế dựa trên cầu được tạo ra đơn giản và linh hoạt với trình điều khiển cầu H HIP4082. Với hoạt động lên đến 80V, thiết bị phù hợp nhất với các ứng dụng có mức công suất vừa phải. Nó có giao thức đầu vào linh hoạt để điều khiển mọi tổ hợp công tắc có thể có, ngoại trừ những tổ hợp có thể gây ra tình trạng bắn xuyên. Dòng điện truyền động giảm của HIP4082 cho phép đóng gói nhỏ hơn và nó có phạm vi thời gian chết có thể lập trình rộng hơn nhiều (0,1 đến 4,5μs) khiến nó trở nên lý tưởng để chuyển đổi tần số lên đến 200kHz. HIP4082 không chứa bơm điện tích bên trong, nhưng kết hợp điều khiển dịch chuyển mức không chốt của các mạch truyền động phía trên. Bộ tính năng và thông số kỹ thuật này được tối ưu hóa cho các ứng dụng mà kích thước và chi phí là quan trọng.

Đặc trưng kỹ thuật

• Điều khiển độc lập 4 FET kênh N trong cấu hình Half Bridge hoặc Full Bridge
• Nguồn cung cấp Bootstrap Điện áp tối đa lên đến 95VDC
• Điều khiển tải 1000pF trong không khí tự do ở 50°C với thời gian tăng và giảm thường là 15ns
• Thời gian chết có thể lập trình bởi người dùng (0,1 đến 4,5μs)
• DIS (Tắt) Ghi đè điều khiển đầu vào và làm mới tụ điện Bootstrap khi kéo xuống mức thấp
• Ngưỡng logic đầu vào tương thích với mức logic 5V đến 15V
• Bảo vệ xuyên thủng
• Bảo vệ điện áp thấp
• Có sẵn loại không chì cộng với ủ (Tuân thủ RoHS)

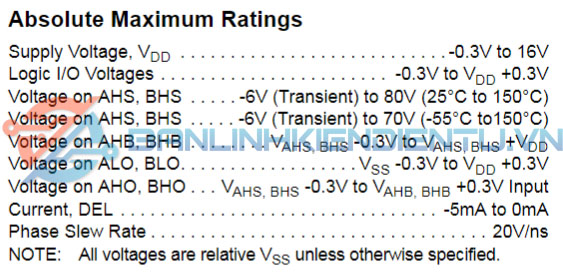

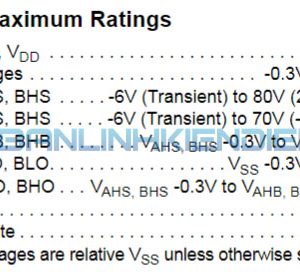

Thông số kỹ thuật

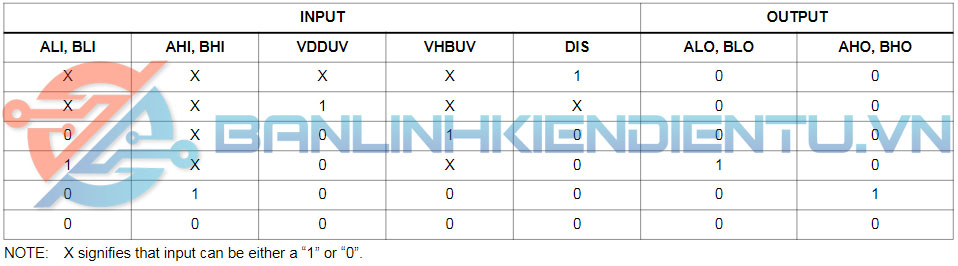

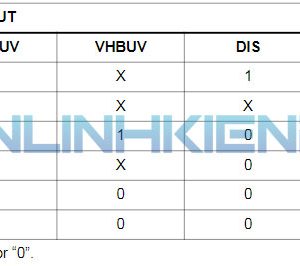

Bảng sự thật

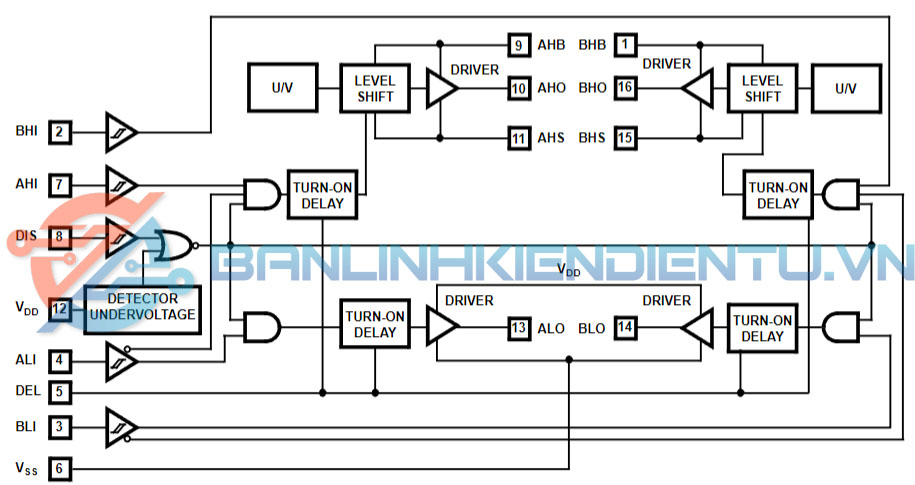

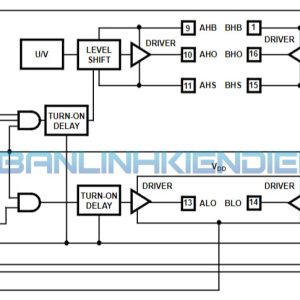

Sơ đồ khối

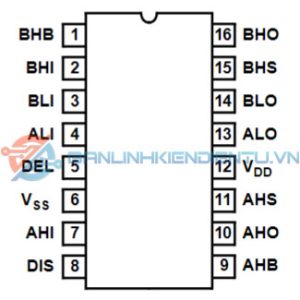

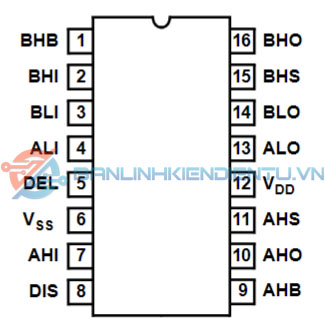

Sơ đồ chân

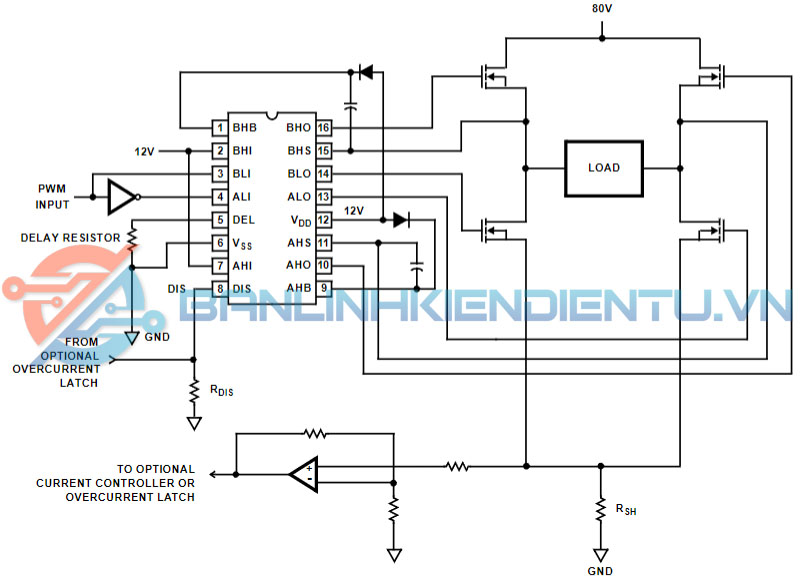

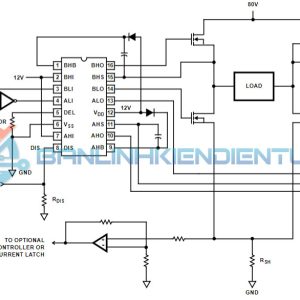

Ứng dụng

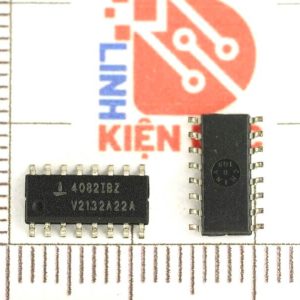

Kích thước IC HIP4082IBZ
