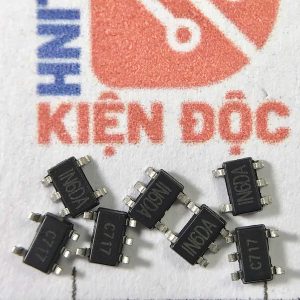

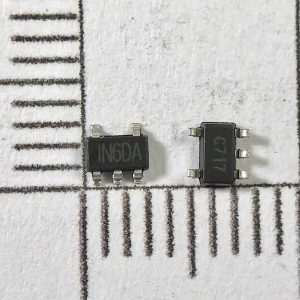

IN6DA, MP3302DJ-LF-Z MP3302DJ IC điều khiển đèn LED LCD

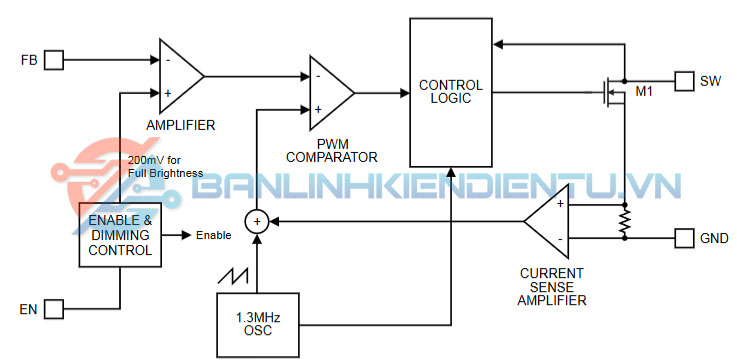

Giới thiệu về MP3302DJ

MP3302DJ là một IC driver LED tăng áp (Boost LED Driver), được thiết kế để cung cấp dòng điện không đổi và hiệu suất cao cho các ứng dụng chiếu sáng LED. Nó tích hợp một số tính năng bảo vệ và điều chỉnh, giúp giảm thiểu nhu cầu sử dụng linh kiện ngoại vi, thích hợp cho các ứng dụng di động hoặc hệ thống chiếu sáng LED nhỏ gọn.

Đặc điểm nổi bật

• Hiệu suất cao:
  • Hiệu suất chuyển đổi lên đến 93%, giúp giảm tiêu thụ năng lượng.
• Dòng điện đầu ra không đổi:
  • Đảm bảo cung cấp dòng điện ổn định cho LED, giúp cải thiện độ sáng và kéo dài tuổi thọ của LED.
• Điện áp đầu vào rộng:
  • Dải điện áp đầu vào từ thấp đến cao, phù hợp với nhiều nguồn cung cấp khác nhau.
• Kiểm soát độ sáng (PWM Dimming):
  • Hỗ trợ điều chỉnh độ sáng LED thông qua điều chế độ rộng xung (PWM).
• Tích hợp bảo vệ:
  • Bảo vệ ngắn mạch, quá dòng, và quá nhiệt, đảm bảo an toàn cho hệ thống.
• Kích thước nhỏ gọn:
  • Đóng gói dạng TSOT23-5, lý tưởng cho các thiết kế PCB tiết kiệm không gian.

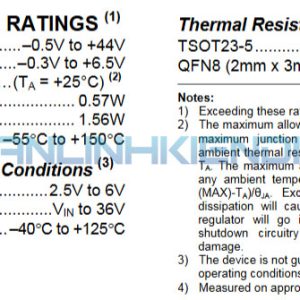

Thông số kỹ thuật MP3302DJ

• Điện áp đầu vào (Vin): 2.5V đến 6V.
• Điện áp đầu ra (Vout): Lên đến 24V.
• Dòng điện LED: Điều chỉnh được, tối đa lên đến 350mA (tùy thuộc vào cấu hình ngoại vi).
• Tần số chuyển mạch: Lên đến 1.2MHz, cho phép sử dụng các linh kiện nhỏ hơn.
• Hiệu suất: Tối đa 93%.
• Bảo vệ tích hợp:
  • Bảo vệ quá dòng (OCP).
  • Bảo vệ nhiệt (OTP).
  • Bảo vệ LED mở mạch hoặc ngắn mạch.
• Nhiệt độ hoạt động: -40°C đến +85°C.

Ứng dụng

1. Chiếu sáng LED cầm tay:
   • Đèn pin, đèn chiếu sáng di động.
2. Hệ thống hiển thị LED:
   • Màn hình LED nhỏ gọn, bảng quảng cáo LED.
3. Đèn nền LCD:
   • Sử dụng trong các màn hình LCD yêu cầu đèn nền LED.
4. Các thiết bị điện tử tiêu dùng:
   • Sản phẩm như tai nghe không dây, bộ đèn trang trí cầm tay, hoặc các thiết bị yêu cầu nguồn LED nhỏ gọn.
5. Một số ví dụ có sử dụng MP3302DJ:

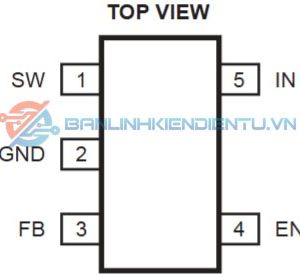

Sơ đồ chân MP3302DJ

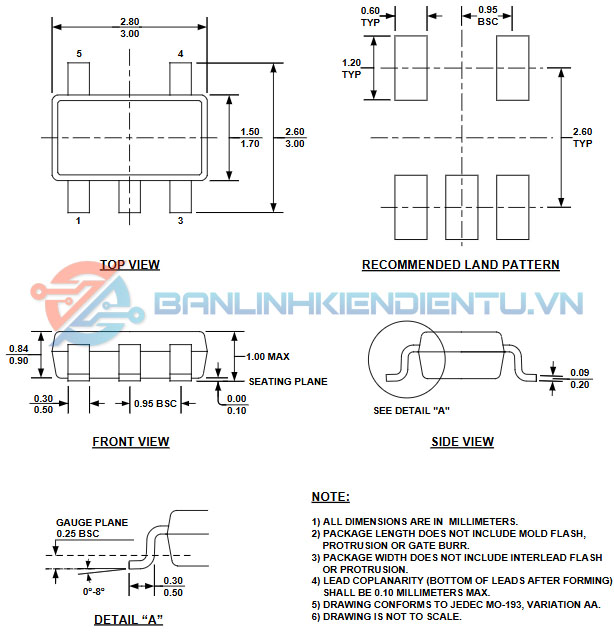

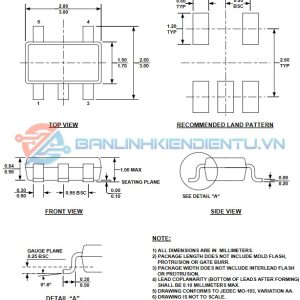

Kích thước MP3302DJ

Xem thêm những sản phẩm IC khác tại đây

Datasheet MP3302DJ
