1. Giới thiệu chung về Diode R60U06SB

R60U06SB Diode phục hồi nhanh 60A 600V TO-3P là linh kiện bán dẫn công suất thuộc nhóm diode chỉnh lưu phục hồi nhanh (Fast Recovery Diode), được sử dụng trong các mạch nguồn xung, bộ chuyển đổi điện năng và thiết bị điện tử công suất lớn.

Diode R60U06SB có điện áp ngược danh định 600V, dòng điện định mức 60A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P, phù hợp với các ứng dụng yêu cầu khả năng dẫn dòng lớn và tản nhiệt hiệu quả.

Khác với diode chỉnh lưu thông thường, diode phục hồi nhanh được thiết kế để giảm thời gian chuyển đổi từ trạng thái dẫn thuận sang trạng thái khóa ngược, giúp hạn chế tổn hao và cải thiện khả năng hoạt động trong các mạch chuyển mạch tần số cao.

R60U06SB được sử dụng trong bộ nguồn công nghiệp, mạch chỉnh lưu công suất, bộ nguồn chuyển mạch và các hệ thống điện tử có yêu cầu phù hợp.





2. Đặc điểm nổi bật của Diode R60U06SB

• Mã linh kiện: R60U06SB.
• Loại linh kiện: Diode phục hồi nhanh.
• Tên tiếng Anh: Fast Recovery Diode.
• Điện áp ngược danh định: 600V.
• Dòng điện định mức: 60A.
• Kiểu đóng gói: TO-3P.
• Phù hợp với mạch chỉnh lưu công suất.
• Có khả năng chuyển từ trạng thái dẫn sang khóa nhanh hơn diode chỉnh lưu thông thường.
• Hỗ trợ giảm tổn hao phục hồi ngược trong mạch chuyển mạch.
• Có thể sử dụng trong các bộ nguồn xung.
• Phù hợp với thiết bị điện tử công suất lớn.
• Có khả năng lắp bộ tản nhiệt ngoài.
• Sử dụng công nghệ lắp đặt xuyên lỗ.
• Phù hợp với sửa chữa và thay thế diode công suất.

3. Cấu tạo của Diode R60U06SB

Diode R60U06SB được chế tạo từ vật liệu bán dẫn có cấu trúc tiếp giáp phù hợp với chức năng chỉnh lưu và phục hồi nhanh.

Các thành phần chính gồm:

Chip bán dẫn công suất: Là bộ phận thực hiện chức năng dẫn dòng thuận và ngăn dòng ngược.

Cực Anode (A): Là cực dương của diode, cho phép dòng điện đi vào khi diode được phân cực thuận.

Cực Cathode (K): Là cực âm của diode, cho phép dòng điện đi ra khi diode dẫn thuận.

Vùng tiếp giáp bán dẫn: Quyết định đặc tính chỉnh lưu, điện áp chịu đựng và khả năng phục hồi ngược.

Cấu trúc phục hồi nhanh: Được tối ưu nhằm giảm thời gian loại bỏ điện tích tích trữ khi diode chuyển từ dẫn thuận sang khóa ngược.

Vỏ TO-3P: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt ra bộ tản nhiệt.

Bản kim loại tản nhiệt: Giúp truyền nhiệt từ chip bán dẫn đến bộ tản nhiệt bên ngoài.

Cấu trúc chip bên trong và số lượng diode tích hợp cần được xác nhận theo datasheet R60U06SB của đúng nhà sản xuất.

4. Thông số kỹ thuật Diode R60U06SB 60A 600V

Thông số	Giá trị
Mã sản phẩm	R60U06SB
Loại linh kiện	Diode công suất
Phân loại	Diode phục hồi nhanh
Tên tiếng Anh	Fast Recovery Diode
Điện áp ngược danh định	600V
Dòng điện định mức	60A
Kiểu đóng gói	TO-3P
Công nghệ lắp đặt	Xuyên lỗ THT
Đặc tính	Phục hồi ngược nhanh
Điện áp rơi thuận VF	Cần đối chiếu datasheet
Thời gian phục hồi ngược trr	Cần đối chiếu datasheet
Dòng xung cực đại IFSM	Cần đối chiếu datasheet
Dòng rò ngược IR	Cần đối chiếu datasheet
Nhiệt độ tiếp giáp tối đa	Theo datasheet
Khả năng tản nhiệt	Lắp tản nhiệt ngoài
Ứng dụng	Nguồn xung, chỉnh lưu công suất, bộ chuyển đổi điện năng

Lưu ý: Dòng điện 60A là thông số định mức theo thông tin sản phẩm, không có nghĩa diode có thể dẫn liên tục 60A trong mọi điều kiện.

Dòng điện thực tế phụ thuộc vào nhiệt độ, phương pháp làm mát, dạng dòng điện và điều kiện lắp đặt.

Đối với diode phục hồi nhanh, thời gian phục hồi ngược trr và điện tích phục hồi Qrr là các thông số quan trọng cần kiểm tra khi sử dụng trong mạch chuyển mạch tần số cao.

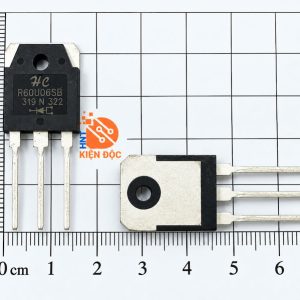

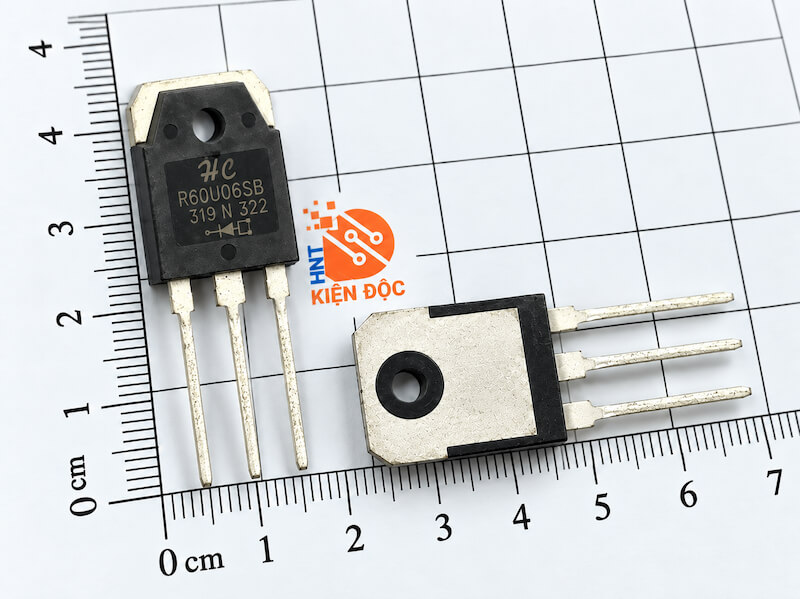

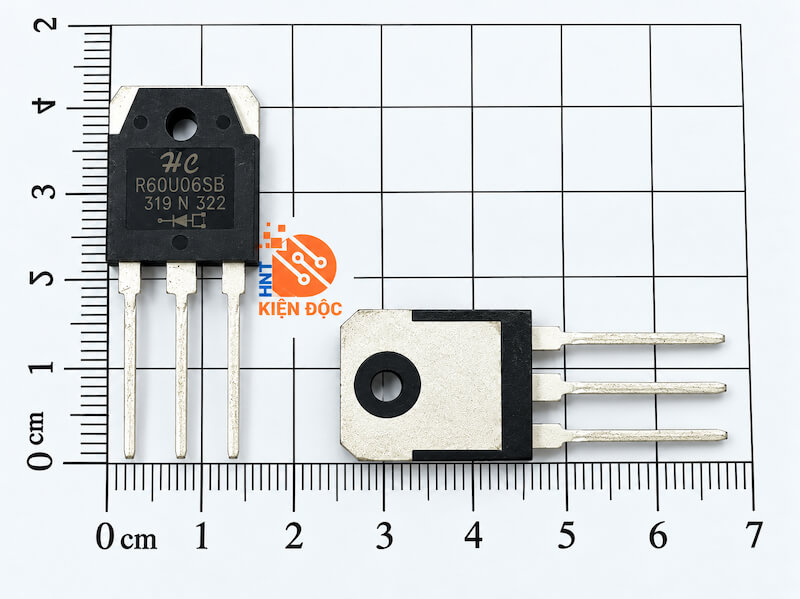

5. Kích thước và kiểu chân Diode R60U06SB

Diode R60U06SB sử dụng kiểu đóng gói TO-3P, thuộc nhóm linh kiện bán dẫn công suất có thể gắn bộ tản nhiệt ngoài.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-3P.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít cố định với tản nhiệt.
• Các chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ.
• Có bề mặt truyền nhiệt ở phía sau.

Kích thước tham khảo của kiểu vỏ TO-3P thông dụng:

Thông số	Kích thước tham khảo
Chiều rộng thân	Khoảng 15–16mm
Chiều cao thân	Khoảng 20–21mm
Độ dày thân	Khoảng 4,5–5mm
Khoảng cách chân ngoài cùng	Khoảng 10,9mm
Kiểu lắp đặt	Xuyên lỗ THT

Kích thước thực tế cần được xác nhận theo bản vẽ đóng gói của nhà sản xuất.

Chức năng các cực

Ký hiệu	Tên cực	Chức năng
A	Anode	Cực dương của diode
K	Cathode	Cực âm của diode

Lưu ý: Không nên mặc định thứ tự chân hoặc kết nối bản kim loại của R60U06SB theo các diode TO-3P khác. Một số linh kiện cùng kiểu vỏ có cấu trúc diode đôi hoặc cách bố trí chân khác nhau.

Cần đối chiếu chính xác sơ đồ chân R60U06SB trước khi lắp đặt hoặc thay thế.

6. Nguyên lý hoạt động của Diode R60U06SB

Diode R60U06SB hoạt động dựa trên nguyên lý dẫn điện một chiều của tiếp giáp bán dẫn.

Khi phân cực thuận

Khi điện áp tại Anode cao hơn Cathode đủ để diode dẫn điện, dòng điện chạy qua diode theo chiều thuận.

Trong quá trình dẫn điện, trên diode xuất hiện điện áp rơi thuận VF, gây ra tổn hao công suất và sinh nhiệt.

Công suất tổn hao dẫn có thể được ước tính theo công thức:

P ≈ VF × IF

Trong đó:

• P: Công suất tổn hao dẫn.
• VF: Điện áp rơi thuận.
• IF: Dòng điện thuận.

Khi phân cực ngược

Khi điện áp tại Cathode cao hơn Anode, diode chuyển sang trạng thái khóa và chỉ còn dòng rò ngược nhỏ trong điều kiện làm việc cho phép.

Điện áp ngược không được vượt quá giới hạn chịu đựng của linh kiện.

Quá trình phục hồi ngược

Khi diode đang dẫn thuận và điện áp đột ngột chuyển sang phân cực ngược, điện tích tích trữ trong vùng bán dẫn cần được loại bỏ trước khi diode khóa hoàn toàn.

Đối với diode phục hồi nhanh, thời gian phục hồi này được rút ngắn so với diode chỉnh lưu thông thường.

Nhờ đó, R60U06SB phù hợp với các mạch có quá trình đóng cắt nhanh, giúp hạn chế tổn hao phục hồi ngược và giảm ảnh hưởng đến phần tử công suất khác.

7. Ứng dụng của Diode R60U06SB

Diode R60U06SB được sử dụng trong các thiết bị điện tử công suất có yêu cầu chỉnh lưu dòng điện lớn và phục hồi nhanh.

Một số ứng dụng phù hợp gồm:

• Bộ nguồn chuyển mạch SMPS.
• Bộ nguồn công nghiệp.
• Mạch chỉnh lưu công suất.
• Bộ chuyển đổi DC-DC.
• Bộ nguồn máy hàn điện tử.
• Mạch chỉnh lưu đầu ra biến áp xung.
• Bộ chuyển đổi năng lượng.
• Mạch diode hồi tiếp dòng.
• Thiết bị điều khiển công suất.
• Bộ nguồn thiết bị tự động hóa.
• Mạch bảo vệ phần tử công suất.
• Thiết bị điện tử công nghiệp.
• Sửa chữa bộ nguồn công suất lớn.
• Thay thế diode phục hồi nhanh trên PCB.

Việc lựa chọn R60U06SB cho từng ứng dụng cần dựa trên điện áp ngược, dòng điện, tần số chuyển mạch, tổn hao công suất và khả năng tản nhiệt.

8. Ưu điểm của Diode R60U06SB

Điện áp chịu đựng 600V: Phù hợp với các mạch chỉnh lưu và chuyển đổi điện năng có điện áp nằm trong giới hạn thiết kế.

Dòng điện định mức 60A: Đáp ứng nhu cầu lựa chọn linh kiện cho các mạch công suất lớn khi có điều kiện làm mát phù hợp.

Đặc tính phục hồi nhanh: Giúp giảm thời gian chuyển đổi từ trạng thái dẫn thuận sang khóa ngược.

Phù hợp với nguồn xung: Có thể sử dụng trong các mạch chuyển mạch công suất.

Kiểu đóng gói TO-3P: Thuận tiện cho việc lắp đặt bộ tản nhiệt ngoài.

Khả năng truyền nhiệt tốt: Hỗ trợ làm mát linh kiện khi hoạt động với dòng điện lớn.

Ứng dụng đa dạng: Phù hợp với bộ nguồn công nghiệp, mạch chỉnh lưu và thiết bị điện tử công suất.

9. Lưu ý khi sử dụng và thay thế Diode R60U06SB

Khi lựa chọn và thay thế diode R60U06SB cần chú ý:

• Kiểm tra chính xác mã R60U06SB.
• Xác nhận đúng diode phục hồi nhanh.
• Kiểm tra điện áp ngược danh định 600V.
• Đối chiếu dòng điện định mức 60A.
• Kiểm tra đúng kiểu đóng gói TO-3P.
• Xác nhận sơ đồ chân Anode và Cathode.
• Kiểm tra số lượng diode tích hợp trong vỏ.
• Kiểm tra điện áp rơi thuận VF.
• Đối chiếu thời gian phục hồi ngược trr.
• Kiểm tra khả năng chịu dòng xung.
• Đảm bảo bộ tản nhiệt phù hợp.
• Sử dụng vật liệu cách điện khi lắp tản nhiệt nếu cần.
• Không thay bằng diode chỉnh lưu thường khi mạch yêu cầu phục hồi nhanh.
• Không sử dụng diode có điện áp chịu đựng thấp hơn yêu cầu.
• Kiểm tra tình trạng chập hoặc đứt diode.
• Kiểm tra MOSFET, IGBT và các linh kiện công suất liên quan.
• Kiểm tra nguyên nhân hư hỏng trước khi thay linh kiện mới.
• Bảo đảm an toàn điện khi sửa chữa thiết bị công suất.

Lưu ý quan trọng: Trong mạch nguồn xung, diode có thời gian phục hồi ngược không phù hợp có thể gây tăng tổn hao chuyển mạch, phát nhiệt và làm hỏng các linh kiện công suất liên quan.

10. Kết luận

R60U06SB Diode phục hồi nhanh 60A 600V TO-3P là linh kiện chỉnh lưu công suất được sử dụng trong các bộ nguồn chuyển mạch, bộ chuyển đổi điện năng và thiết bị điện tử công nghiệp.

Với điện áp ngược danh định 600V, dòng điện định mức 60A và kiểu đóng gói TO-3P, R60U06SB phù hợp với các ứng dụng yêu cầu chỉnh lưu dòng điện lớn và khả năng tản nhiệt tốt.

Đặc tính phục hồi nhanh giúp diode đáp ứng tốt hơn các yêu cầu chuyển mạch so với diode chỉnh lưu thông thường.

Khi lựa chọn R60U06SB, cần kiểm tra chính xác mã linh kiện, sơ đồ chân, thời gian phục hồi ngược, điện áp rơi thuận, dòng điện làm việc và điều kiện tản nhiệt để đảm bảo khả năng tương thích và hoạt động ổn định.
