RJH60F5, RJH60F5DPQ IGBT 80A 600V TO-3P (hàng chính hãng)

35.000 ₫

Mã sản phẩm : RJH60F5
Loại linh kiện: IGBT
Kiểu chân: TO-3P
Điện áp: 600V
Dòng điện: 80A
Hình thức : Mới
Vị trí: 20-05
Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

RJH60F5DPQ là IGBT kênh N silicon được ứng dụng trong chuyển mạch nguồn tốc độ cao.

Đặc trưng RJH60F5DPQ

Điện áp bão hòa cực thu-cực phát thấp VCE(sat) = 1,37 V điển hình (IC = 40 A, VGE = 15 V, Ta = 25°C) •
Điốt phục hồi nhanh tích hợp trong một gói
Công nghệ cổng rãnh và wafer mỏng
Chuyển mạch tốc độ cao tr = 85 ns điển hình (ở IC = 30 A, VCE = 400 V, VGE = 15 V, Rg = 5 Ω, Ta = 25°C, tải cảm ứng).

Thông số kĩ thuật RJH60F5DPQ

Mã sản phẩm : RJH60F5
Loại linh kiện: IGBT
Kiểu chân: TO-3P
Điện áp: 600V
Dòng điện: 80A

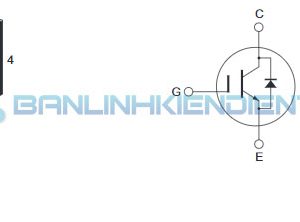

Sơ đồ chân RJH60F5DPQ

Các tính năng chính của RJH60F5

Chuyển mạch nhanh và hiệu quả: IGBT RJH60F5 thiết kế để hoạt động hiệu quả với tần số chuyển mạch cao, giúp tiết kiệm năng lượng và giảm thiểu mất mát công suất.
Chịu được điện áp cao: Với điện áp tối đa lên đến 600V, sản phẩm có thể ứng dụng trong nhiều hệ thống công nghiệp và thiết bị yêu cầu mức điện áp cao.
Ứng dụng rộng rãi: RJH60F5 được sử dụng trong các ứng dụng chuyển mạch công suất như nguồn cấp cho động cơ, máy phát điện, bộ biến tần (inverter), và các thiết bị công nghiệp khác.
Bảo vệ an toàn: Các đặc tính bảo vệ quá nhiệt và quá dòng giúp bảo vệ IGBT khỏi các sự cố, đảm bảo độ bền và hiệu suất ổn định trong suốt quá trình sử dụng.

Nguyên lý hoạt động của IGBT RJH60F5

IGBT RJH60F5 hoạt động như một công tắc điện tử, kết hợp các đặc tính của transistor lưỡng cực (BJT) và transistor hiệu ứng trường (MOSFET). Nguyên lý hoạt động của IGBT như sau:

Điều khiển điện áp cổng (V_GS): IGBT được điều khiển bằng một tín hiệu điện áp vào cổng (Gate). Khi điện áp cổng V_GS đạt giá trị yêu cầu, IGBT sẽ dẫn dòng từ collector đến emitter.
Chuyển mạch nhanh: Khi tín hiệu điều khiển thay đổi, IGBT chuyển từ trạng thái dẫn sang ngắt dòng và ngược lại với tốc độ cao, giúp điều khiển dòng điện hiệu quả trong các ứng dụng chuyển mạch.
Dòng điện và điện áp: IGBT có thể chịu được dòng điện lớn lên đến 80A và điện áp lên đến 600V, do đó rất phù hợp cho các ứng dụng công suất lớn.
Tản nhiệt hiệu quả: Gói TO-3P của IGBT giúp tối ưu hóa quá trình tản nhiệt, cho phép thiết bị hoạt động trong môi trường có nhiệt độ cao mà không bị quá tải.

Ứng dụng của RJH60F5

Biến tần (Inverter): IGBT RJH60F5 được sử dụng trong các bộ biến tần cho động cơ, điều khiển tốc độ và hiệu suất của động cơ trong các hệ thống công nghiệp.
Chuyển mạch công suất cao: Ứng dụng trong các hệ thống điện công nghiệp, nguồn cung cấp điện công suất cao, máy phát điện, và các thiết bị yêu cầu chuyển mạch điện áp và dòng điện cao.
Nguồn điện DC: Được sử dụng trong các ứng dụng như hệ thống năng lượng mặt trời, nơi chuyển mạch DC-AC được thực hiện với hiệu suất cao.
Thiết bị làm mát công nghiệp: Cũng có thể ứng dụng trong các thiết bị điều khiển nhiệt độ hoặc thiết bị có yêu cầu công suất lớn và tản nhiệt tốt.

Ưu điểm của RJH60F5

Chịu được tải lớn: Có thể điều khiển dòng điện lên tới 80A, phù hợp với các ứng dụng công suất cao.
Hiệu suất chuyển mạch cao: Sản phẩm có tần số chuyển mạch cao, giúp giảm thiểu tổn thất năng lượng và tiết kiệm chi phí.
Chất lượng ổn định: Là sản phẩm chính hãng của ON Semiconductor, đảm bảo chất lượng ổn định và độ tin cậy lâu dài.
Tản nhiệt hiệu quả: Gói TO-3P giúp giảm thiểu hiện tượng quá nhiệt và tăng tuổi thọ sản phẩm.
