SKIIP35NAB126V1 IGBT SEMIKRON 50A-1200V

Giới thiệu về SKIIP35NAB126V1

SKIIP35NAB126V1 thuộc dòng SKiiP (Semikron Intelligent Integrated Power) – một dòng mô-đun bán dẫn thông minh của Semikron, chuyên dùng trong các ứng dụng công suất cao. Nó tích hợp bộ điều khiển và bảo vệ IGBT với các tính năng bảo vệ quá áp, quá dòng và quản lý nhiệt. Sản phẩm này được thiết kế để nâng cao độ tin cậy và hiệu suất trong các ứng dụng công nghiệp đòi hỏi điều khiển động cơ và nguồn điện. Với khả năng chịu đựng điện áp và dòng điện lớn, cùng với hệ thống làm mát trực tiếp và bảo vệ tích hợp, nó đáp ứng được nhu cầu cho các ứng dụng điều khiển động cơ, năng lượng tái tạo và hệ thống điện công nghiệp.

Đặc điểm nổi bật SKIIP35NAB126V1

• IGBT tích hợp: Mô-đun này bao gồm một số IGBT và diode được tích hợp sẵn, giúp giảm thiểu không gian và chi phí linh kiện so với việc sử dụng các IGBT và diode riêng lẻ.
• Tích hợp bộ điều khiển thông minh: SKIIP35NAB126V1 có bộ điều khiển thông minh tích hợp cho phép kiểm soát chính xác quá trình chuyển mạch và bảo vệ IGBT khỏi các tình trạng quá tải, quá áp và quá nhiệt.
• Bộ làm mát trực tiếp: Được tích hợp hệ thống làm mát với lớp dẫn nhiệt trực tiếp, giúp tản nhiệt hiệu quả mà không cần đến tản nhiệt ngoài phức tạp.
• Độ tin cậy cao: Mô-đun này được thiết kế để hoạt động trong các môi trường công nghiệp khắc nghiệt và yêu cầu độ bền cao.

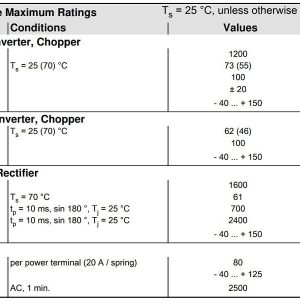

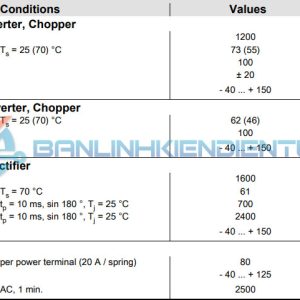

Thông số kỹ thuật SKIIP35NAB126V1

• Điện áp danh định: 1200V
• Dòng điện cực đại: 35A
• Tích hợp diode phản hồi nhanh (Fast Recovery Diode): Có, để bảo vệ IGBT và tăng hiệu suất chuyển mạch.
• Công suất đầu ra: Được tối ưu hóa cho các ứng dụng yêu cầu công suất từ trung bình đến cao.
• Hệ thống làm mát: Lớp dẫn nhiệt trực tiếp (Direct-Bonded-Copper – DBC) giúp tản nhiệt hiệu quả hơn.
• Điện áp cổng-kim loại: ±15V

Ứng dụng SKIIP35NAB126V1

• Bộ biến tần công nghiệp (Industrial Inverters): Sử dụng trong các hệ thống biến tần điều khiển động cơ, đặc biệt là các ứng dụng đòi hỏi dòng điện và công suất lớn như máy nén khí, máy cắt CNC, và các thiết bị sản xuất tự động.
• Hệ thống năng lượng tái tạo: Dùng trong các hệ thống năng lượng mặt trời và gió, giúp chuyển đổi năng lượng hiệu quả từ các nguồn điện tái tạo thành điện áp AC phù hợp với lưới điện.
• Hệ thống truyền động động cơ (Motor Drives): Điều khiển động cơ công suất lớn trong các ngành công nghiệp như sản xuất thép, xi măng và dầu khí.
• Bộ chuyển đổi tần số (Frequency Converters): Được sử dụng để điều chỉnh tần số đầu ra trong các hệ thống điện công nghiệp, đảm bảo khả năng tương thích điện áp và tần số với các thiết bị đầu cuối.
• Hệ thống UPS (Uninterruptible Power Supply): Dùng để cung cấp nguồn điện liên tục trong các môi trường công nghiệp quan trọng và trung tâm dữ liệu.

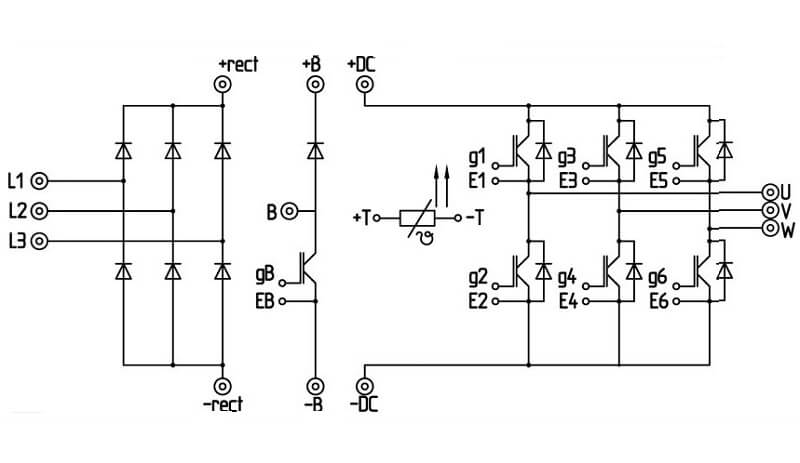

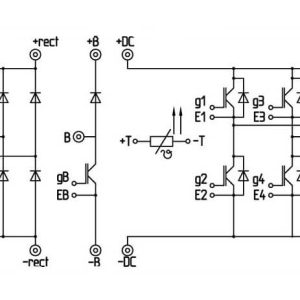

Sơ đồ tương đương SKIIP35NAB126V1

Kích thước SKIIP35NAB126V1

Xem thêm: Nhiều sản phẩm IGBT khác

Datasheet SKIIP35NAB126V1
