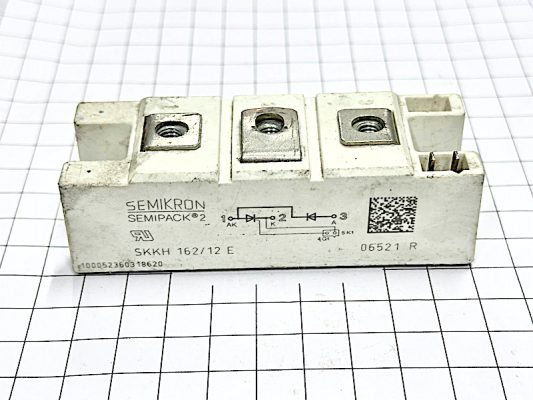

SKKH162/12E Module Thyristor Semikron 162A 1200V (Tháo máy)

1. Giới thiệu

SKKH162/12E là mô-đun thyristor/diode công suất cao với dòng điện định mức 162 A và điện áp chặn 1200 V. Thiết bị này thường được sử dụng trong các hệ thống chỉnh lưu, điều khiển pha hoặc các bộ nguồn công nghiệp. Phiên bản “(Tháo máy)” cho biết linh kiện được tháo ra từ thiết bị đã qua sử dụng, vẫn còn khả năng hoạt động tốt và thích hợp cho mục đích sửa chữa, thay thế hoặc thử nghiệm kỹ thuật.

2. Đặc điểm

• Cấu trúc tích hợp: Gồm một thyristor và một diode trong cùng mô-đun, giúp giảm kích thước mạch và tăng hiệu quả truyền nhiệt.

• Thiết kế công nghiệp: Vỏ SEMIPACK2 chắc chắn, có khả năng chịu nhiệt và cơ học tốt, dễ dàng gắn lên bộ tản nhiệt.

• Tản nhiệt hiệu quả: Sử dụng baseplate bằng vật liệu dẫn nhiệt cao và lớp cách điện gốm oxit nhôm (Al₂O₃).

• Độ bền và tin cậy cao: Các mối hàn được thiết kế cứng, chịu được môi trường rung, sốc và nhiệt độ cao.

• Dễ bảo trì và thay thế: Cấu trúc bắt vít, thuận tiện tháo lắp trong các thiết bị công nghiệp hoặc hệ thống điện công suất.

3. Thông số kỹ thuật

• Dòng điện định mức (I_TAV): 162 A (T_c = 85 °C)

• Điện áp chặn lặp lại (V_DRM / V_RRM): 1200 V

• Dòng xung cực đại (I_TSM): khoảng 5000 A

• Dòng kích (I_GT): khoảng 150 mA

• Điện áp sụt trên linh kiện (V_T): khoảng 1.6 V

• Nhiệt độ mối nối tối đa (T_{vj max}): 125 °C

• Nhiệt trở nối–vỏ (R_th(j-c)): ~0.18 °C/W

• Kiểu vỏ: SEMIPACK2

• Kích thước tham khảo: 94 × 34 × 30 mm

• Khối lượng: ~165 g

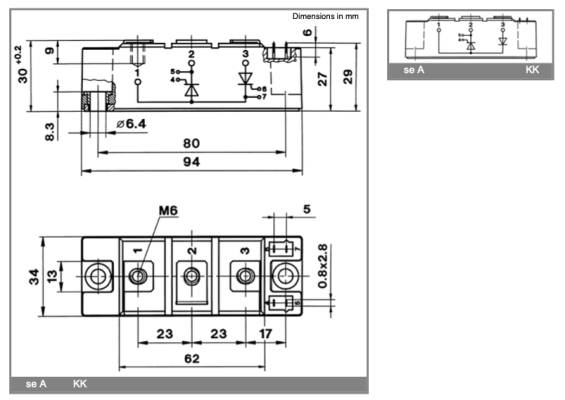

4. Kích thước

5. Ứng dụng

• Bộ chỉnh lưu có điều khiển trong hệ thống nguồn DC công nghiệp.

• Bộ khởi động mềm cho động cơ công suất lớn.

• Điều khiển pha xoay chiều cho gia nhiệt, chiếu sáng hoặc tải điện trở.

• Hệ thống UPS, bộ biến đổi công suất, hoặc thiết bị điện tử công nghiệp yêu cầu dòng và điện áp cao.

• Sửa chữa, thay thế cho các thiết bị công nghiệp có cấu trúc tương thích dùng mô-đun SKKH cùng dòng.
