20J321, GT20J321 Silicon N Channel IGBT 20A/600V TO-220F

GT20J321 là một IGBT (Insulated Gate Bipolar Transistor) loại kênh N, được thiết kế để cung cấp khả năng chuyển mạch hiệu quả trong các ứng dụng công suất cao. Đây là một linh kiện bán dẫn quan trọng trong nhiều hệ thống điện tử công nghiệp và tiêu dùng.

Thông số kỹ thuật chính của GT20J321

• Điện áp cực thu – cực phát (Vce): 1200V
• Dòng điện cực thu (Ic): 20A
• Điện áp cổng – cực phát (Vge): ±20V
• Điện áp ngưỡng cổng (Vge(th)): Khoảng 4V đến 6V
• Nhiệt độ hoạt động: -55°C đến +150°C

Cấu trúc và Đặc điểm

• Công nghệ kênh N: GT20J321 sử dụng cấu trúc kênh N, trong đó các điện tích dương được tạo ra trong kênh dẫn, giúp kiểm soát dòng điện một cách hiệu quả.
• Diode chống ngược tích hợp: Diode chống ngược tích hợp giúp bảo vệ IGBT khỏi các điện áp ngược và hỗ trợ trong các mạch có cuộn cảm.
• Chuyển mạch nhanh: Được thiết kế để cung cấp khả năng chuyển mạch nhanh và hiệu suất cao trong các ứng dụng yêu cầu tần số cao.

Chức năng của GT20J321

1. Chuyển mạch công suất: GT20J321 được sử dụng để chuyển mạch dòng điện lớn với hiệu suất cao. Nó có thể bật và tắt nhanh chóng để điều khiển dòng điện trong các mạch công suất lớn.
2. Điều khiển động cơ: Trong các hệ thống điều khiển động cơ, GT20J321 giúp điều chỉnh tốc độ và mô-men xoắn của động cơ bằng cách thay đổi lượng dòng điện cung cấp.
3. Biến tần: Trong các ứng dụng biến tần, như biến tần cho hệ thống năng lượng mặt trời hoặc nguồn cung cấp điện công nghiệp, IGBT giúp chuyển đổi và điều chỉnh dòng điện DC sang AC một cách hiệu quả.
4. Nguồn cung cấp điện: Được sử dụng trong các bộ nguồn chuyển mạch (SMPS) công suất cao để cung cấp nguồn điện ổn định và hiệu quả cho các thiết bị điện tử.

Nguyên lý hoạt động của GT20J321

IGBT GT20J321 hoạt động dựa trên nguyên lý của cả MOSFET và BJT, kết hợp những ưu điểm của cả hai loại transistor:

1. Trạng thái tắt (OFF):
   • Khi điện áp cổng (Vge) thấp hơn ngưỡng (thường là khoảng 4V đến 6V), IGBT ở trạng thái tắt. Dòng điện từ cực thu (Collector) đến cực phát (Emitter) không thể chảy qua.
   • Trong trạng thái này, IGBT hoạt động như một công tắc mở, chặn dòng điện chính và chỉ cho phép một dòng điện rò nhỏ.
2. Trạng thái bật (ON):
   • Khi điện áp cổng vượt qua ngưỡng, IGBT chuyển sang trạng thái bật, tạo ra một kênh dẫn cho phép dòng điện lớn chảy từ Collector đến Emitter.
   • Dòng điện được điều khiển bởi điện áp cổng, cho phép kiểm soát dòng điện với mức điện áp điều khiển thấp.
3. Chuyển mạch:
   • Bật (Turn-On): Khi điện áp cổng đạt đến giá trị ngưỡng, kênh dẫn mở ra, cho phép dòng điện chảy qua. Thời gian bật của IGBT rất ngắn, giúp giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch.
   • Tắt (Turn-Off): Khi điện áp cổng giảm xuống dưới ngưỡng, kênh dẫn đóng lại và dòng điện bị ngắt. Thời gian tắt cũng rất ngắn, giúp ngăn chặn tổn thất năng lượng và cải thiện hiệu suất hoạt động.
4. Diode chống ngược tích hợp:
   • Diode chống ngược trong GT20J321 giúp bảo vệ IGBT khỏi các điện áp ngược có thể gây hỏng hóc, rất quan trọng trong các ứng dụng có chứa cuộn cảm.

Ưu điểm của GT20J321

• Khả năng chịu điện áp cao: Với điện áp tối đa 1200V, GT20J321 phù hợp cho các ứng dụng yêu cầu điện áp cao.
• Hiệu suất chuyển mạch cao: Thời gian bật/tắt ngắn giúp giảm tổn thất năng lượng và cải thiện hiệu suất tổng thể của hệ thống.
• Độ tin cậy cao: Thiết kế giúp hoạt động ổn định trong các điều kiện khắc nghiệt và có tuổi thọ lâu dài.
• Khả năng chuyển mạch nhanh: Đáp ứng tốt trong các ứng dụng yêu cầu tần số chuyển mạch cao.

Lưu ý khi sử dụng GT20J321

• Tản nhiệt: Đảm bảo rằng hệ thống tản nhiệt được thiết kế tốt để duy trì nhiệt độ hoạt động an toàn cho IGBT, đặc biệt khi làm việc với dòng điện lớn.
• Điều khiển cổng: Điều khiển điện áp cổng cần phải chính xác để đảm bảo hiệu suất tối đa và tránh làm hỏng thiết bị. Đảm bảo rằng điện áp cổng không vượt quá các giới hạn cho phép.
• Kiểm tra định kỳ: Trong các ứng dụng yêu cầu độ tin cậy cao, nên kiểm tra định kỳ IGBT để đảm bảo nó hoạt động đúng theo thiết kế và không bị hỏng hóc.

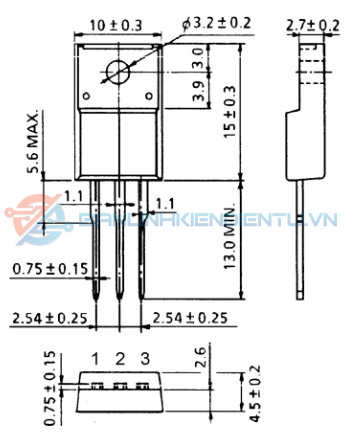

Kích thước GT20J321

Xem thêm những sản phẩm IGBT khác tại đây

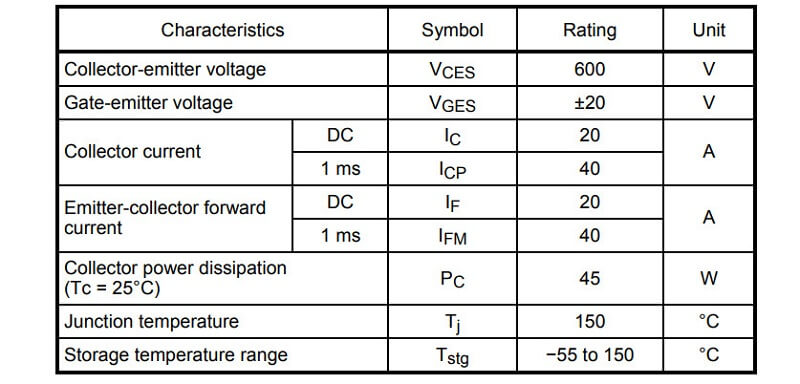

Datasheet của GT20J321
