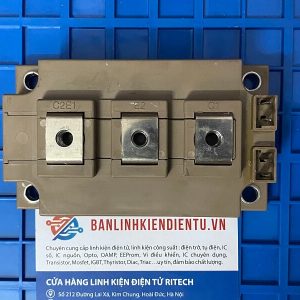

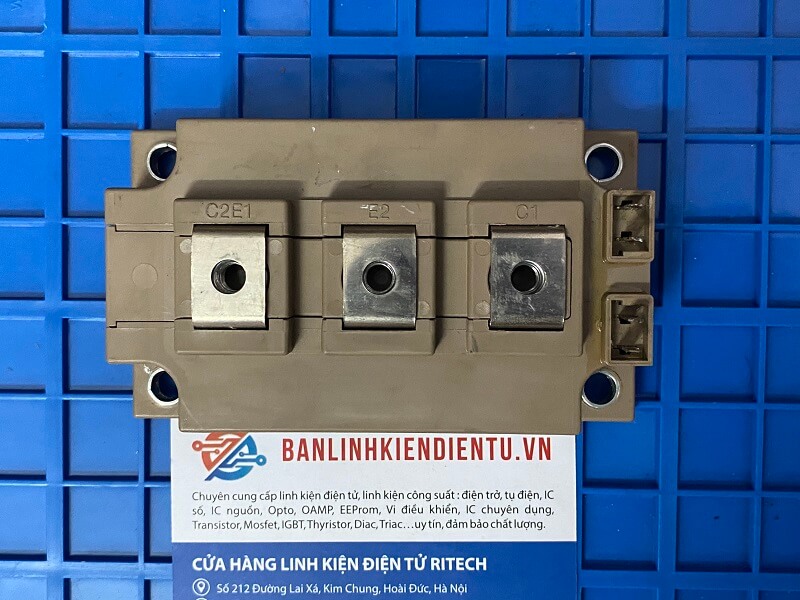

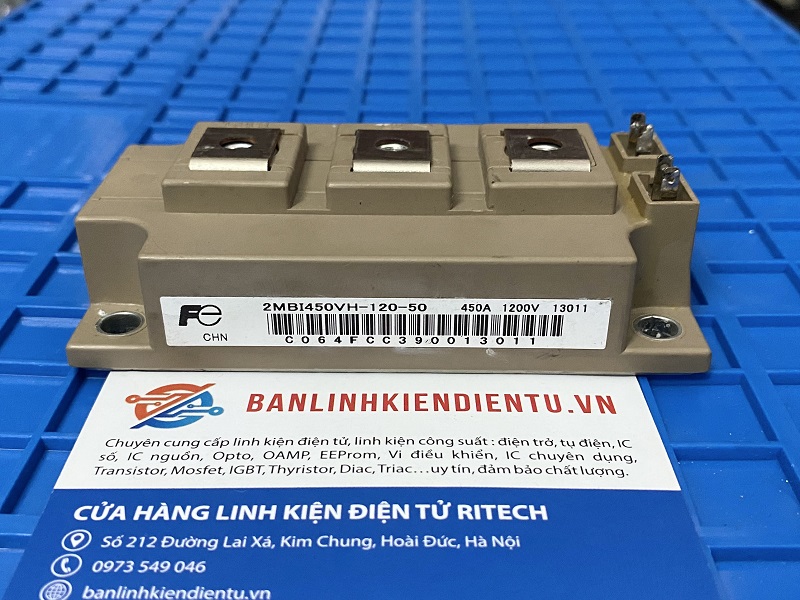

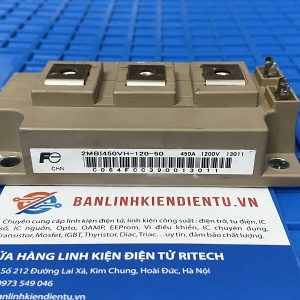

2MBI450VH-120-50, 2MBI450VH-120 IGBT Fuji 450A 1200V

Giới thiệu chung về 2MBI450VH-120-50

2MBI450VH-120-50 là một module IGBT công suất cao được sản xuất bởi Fuji Electric, có khả năng xử lý dòng điện lên đến 450A và điện áp cực đại là 1200V. Module này được thiết kế để sử dụng trong các hệ thống công nghiệp lớn, nơi yêu cầu sự ổn định, hiệu suất cao và khả năng xử lý công suất lớn. Nó thuộc loại module 2 IGBT song song (Dual IGBT module), giúp cải thiện khả năng truyền tải dòng điện với độ tổn thất điện năng thấp.

Đặc điểm của 2MBI450VH-120-50

• Dòng điện cao (450A): Khả năng xử lý dòng điện lớn giúp đáp ứng các ứng dụng yêu cầu công suất cao, như trong các hệ thống biến tần công nghiệp và điều khiển động cơ.
• Điện áp chịu đựng 1200V: Được thiết kế để hoạt động ở các hệ thống điện áp cao, đảm bảo tính ổn định và hiệu quả trong quá trình vận hành.
• Thiết kế Dual IGBT: Hai IGBT được tích hợp trong một module, giúp giảm diện tích lắp đặt và cải thiện hiệu suất.
• Tích hợp bảo vệ: Module này có tích hợp các tính năng bảo vệ quan trọng như bảo vệ quá nhiệt, quá áp và quá dòng.
• Tổn thất chuyển mạch thấp: Thiết kế giúp giảm thiểu tổn thất điện năng trong quá trình chuyển mạch, từ đó tăng hiệu quả năng lượng tổng thể.

Ứng dụng của 2MBI450VH-120-50

Module 2MBI450VH-120-50 được ứng dụng trong nhiều hệ thống yêu cầu công suất cao, bao gồm:

• Biến tần công nghiệp (Industrial Inverters): Được sử dụng trong các hệ thống điều khiển động cơ lớn, hệ thống truyền động điện, và các thiết bị tự động hóa công nghiệp.
• Nguồn cung cấp điện: Sử dụng trong các hệ thống nguồn cấp điện liên tục (UPS), hệ thống lưu trữ năng lượng và năng lượng tái tạo như hệ thống điện mặt trời và gió.
• Hệ thống HVAC: Ứng dụng trong các hệ thống điều hòa không khí công nghiệp, nơi yêu cầu điều khiển chính xác và hiệu quả năng lượng.
• Thiết bị công nghiệp nặng: Sử dụng trong các máy móc công nghiệp, máy ép, và các hệ thống xử lý vật liệu.

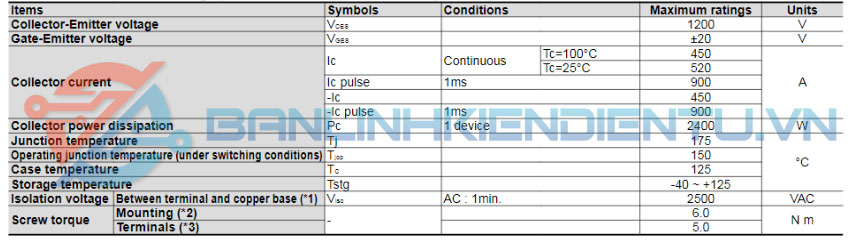

Thông số kỹ thuật của 2MBI450VH-120-50

• Loại linh kiện: Dual IGBT Module
• Dòng điện định mức (IC): 450A
• Điện áp cực đại (Vces): 1200V
• Điện áp cổng (Vge): ±20V
• Tần số hoạt động: 1 – 20 kHz (tùy ứng dụng)
• Tổn thất chuyển mạch:
  • Tổn thất dẫn (VCE(sat)): 2.8V (tại 450A)
  • Tổn thất chuyển mạch (Eoff): 17.5 mJ (tại 600V, 450A)
• Nhiệt độ hoạt động: -40°C đến +150°C
• Điện trở nhiệt (Rth(j-c)): 0.031 K/W
• Kích thước: Module tiêu chuẩn dễ dàng lắp đặt trong các hệ thống công nghiệp.

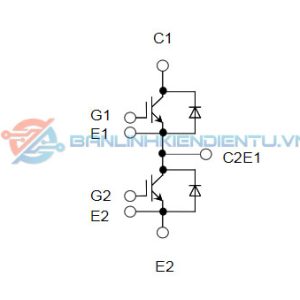

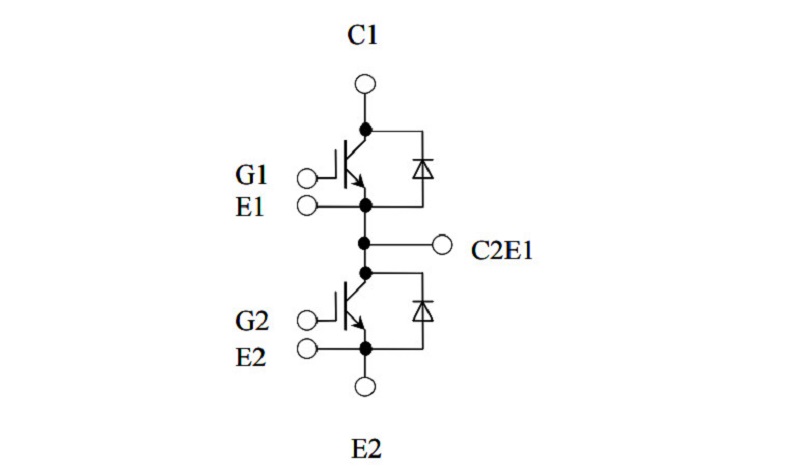

Sơ đồ cấu tạo 2MBI450VH-120-50

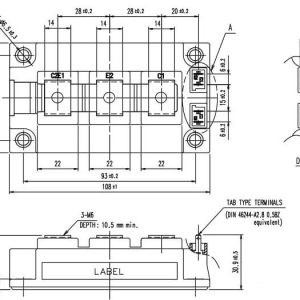

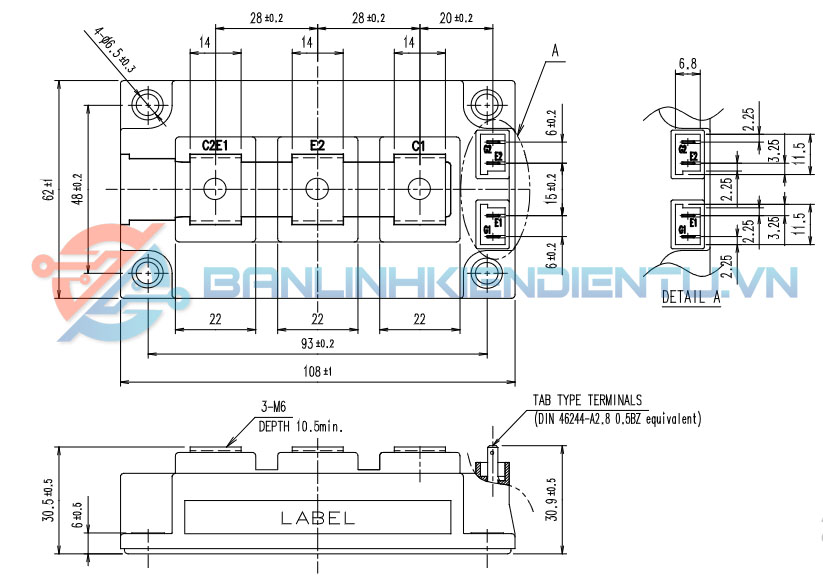

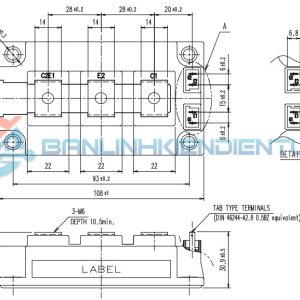

Kích thước 2MBI450VH-120-50

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet 2MBI450VH-120-50
