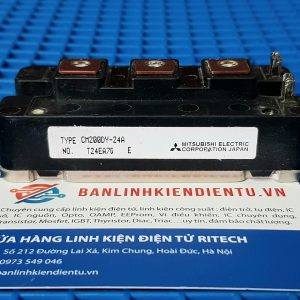

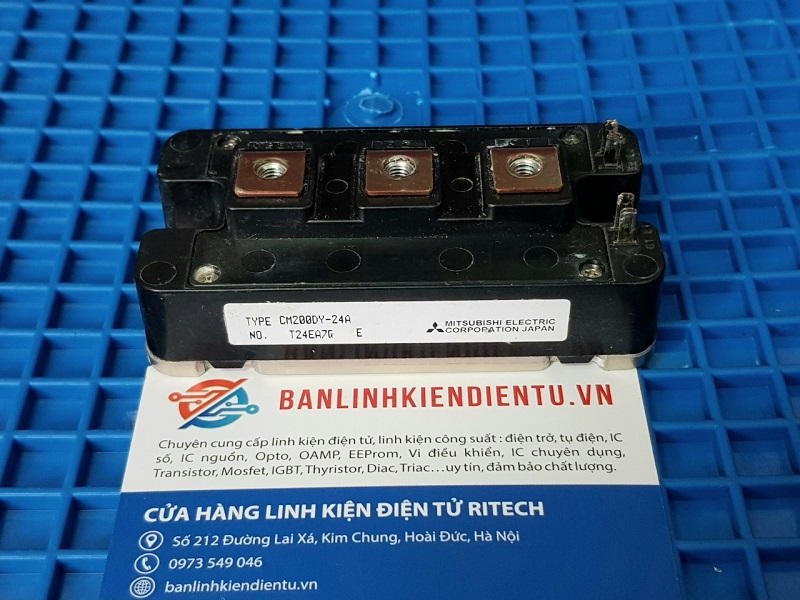

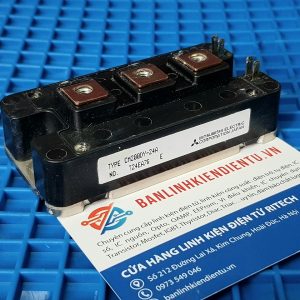

CM200DY-24A IGBT Mitsubishi 200A 1200V tháo máy

Giới thiệu chung về CM200DY-24A

CM200DY-24A là mô-đun IGBT (Insulated Gate Bipolar Transistor) do Mitsubishi Electric sản xuất, với khả năng xử lý dòng điện lên đến 200A và điện áp chịu đựng tối đa 1200V. Mô-đun này tích hợp các IGBT và diode trong một gói, được thiết kế đặc biệt cho các ứng dụng công suất cao như biến tần, điều khiển động cơ, và các hệ thống cung cấp năng lượng.

Đặc điểm của CM200DY-24A

• Dòng điện cao (200A): Khả năng xử lý dòng điện lớn, phù hợp cho các ứng dụng công suất cao.
• Điện áp chịu đựng 1200V: Module có thể hoạt động ổn định ở mức điện áp lên đến 1200V, đảm bảo hoạt động an toàn trong các hệ thống công nghiệp có điện áp cao.
• Thiết kế tích hợp: Module tích hợp sẵn IGBT và diode giúp đơn giản hóa thiết kế mạch, tiết kiệm không gian và tăng hiệu quả hoạt động.
• Chuyển mạch nhanh và tổn thất thấp: Được tối ưu hóa để giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch, giúp tăng hiệu suất tổng thể của hệ thống.
• Tản nhiệt tốt: Thiết kế với khả năng tản nhiệt hiệu quả, giúp module duy trì hoạt động ổn định trong môi trường công suất lớn và nhiệt độ cao.

Ứng dụng của CM200DY-24A

CM200DY-24A được sử dụng phổ biến trong các ứng dụng yêu cầu công suất cao và độ bền bỉ:

• Biến tần (Inverters): Sử dụng trong các hệ thống biến tần để điều khiển động cơ công nghiệp và hệ thống truyền động công suất cao.
• Điều khiển động cơ: Ứng dụng trong các hệ thống điều khiển động cơ lớn như máy móc công nghiệp và hệ thống tự động hóa.
• Nguồn cấp điện công nghiệp: Áp dụng trong các hệ thống UPS, bộ nguồn cho thiết bị công nghiệp và các hệ thống cấp điện quy mô lớn.
• Năng lượng tái tạo: Được sử dụng trong các hệ thống năng lượng mặt trời, năng lượng gió và các ứng dụng năng lượng tái tạo khác.

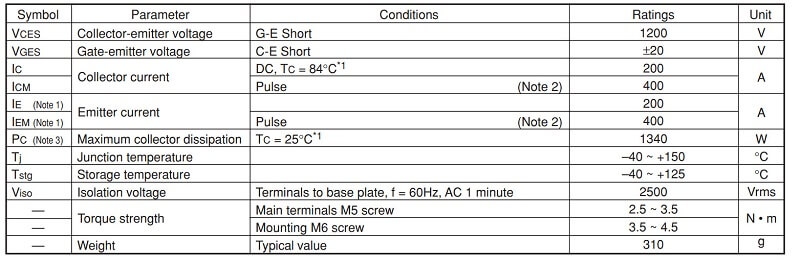

Thông số kỹ thuật của CM200DY-24A

• Loại linh kiện: IGBT module
• Dòng điện định mức (IC): 200A
• Điện áp cực đại (Vces): 1200V
• Điện áp cổng (Vge): ±20V
• Cấu hình: Tích hợp IGBT và diode bảo vệ
• Tần số chuyển mạch: Lên đến 20 kHz (tùy thuộc vào ứng dụng)
• Nhiệt độ hoạt động: -40°C đến +150°C
• Điện trở nhiệt (Rth(j-c)): Thiết kế tối ưu để cải thiện khả năng tản nhiệt
• Đóng gói: Module tiêu chuẩn với thiết kế làm mát hiệu quả

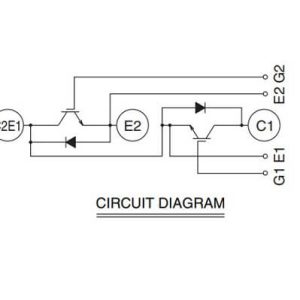

Sơ đồ cấu tạo CM200DY-24A

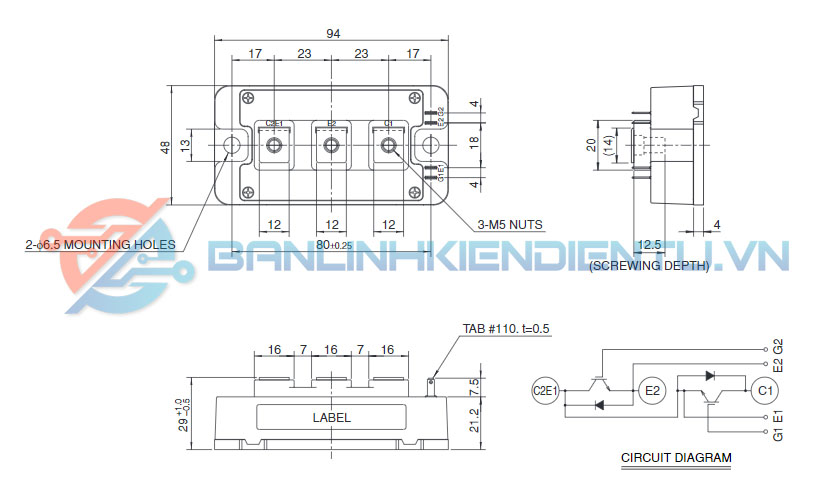

Kích thước CM200DY-24A

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet CM200DY-24A
