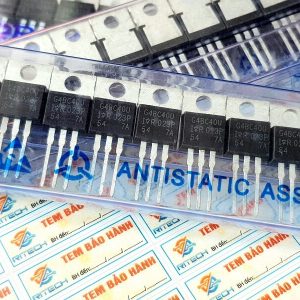

G4BC40U, IRG4BC40U IGBT Kênh-N 40A/600V TO-220

Giới thiệu chung về IRG4BC40U

IRG4BC40U là một IGBT kênh N (Insulated Gate Bipolar Transistor) được sản xuất bởi Infineon Technologies. Đây là loại IGBT công suất cao, có khả năng xử lý dòng điện lên đến 40A và chịu được điện áp tối đa 600V. Nó được đóng gói trong dạng TO-220, một chuẩn đóng gói phổ biến cho các thiết bị công suất trung bình và cao. IRG4BC40U kết hợp đặc tính của transistor lưỡng cực và MOSFET, mang lại hiệu suất chuyển mạch tốt với tổn thất thấp, thích hợp cho các ứng dụng yêu cầu công suất lớn.

Đặc điểm của IRG4BC40U

• Dòng điện cao (40A): Khả năng xử lý dòng điện lên đến 40A, phù hợp cho các hệ thống yêu cầu công suất cao.
• Điện áp chịu đựng 600V: Khả năng chịu được điện áp lên đến 600V, đảm bảo hoạt động ổn định trong các hệ thống điện áp trung bình.
• Chuyển mạch nhanh: Thiết kế với tốc độ chuyển mạch cao, giảm thiểu tổn thất điện năng trong quá trình chuyển mạch.
• Tổn thất điện năng thấp: Tối ưu hóa hiệu quả năng lượng tổng thể của hệ thống với tổn thất dẫn điện và tổn thất chuyển mạch thấp.
• Đóng gói TO-220: Dạng đóng gói TO-220 cho phép dễ dàng lắp đặt và tản nhiệt, thích hợp cho các hệ thống làm mát không khí.

Ứng dụng của IRG4BC40U

IRG4BC40U thường được sử dụng trong các ứng dụng điều khiển công suất cao và chuyển mạch, bao gồm:

• Biến tần (Inverters): Sử dụng trong các hệ thống biến tần để điều khiển động cơ điện và các hệ thống truyền động.
• Nguồn cấp điện (Switching Power Supplies): Ứng dụng trong các hệ thống cung cấp điện, như nguồn xung (SMPS) và các thiết bị chuyển đổi điện áp.
• Điều khiển động cơ: Được sử dụng trong các bộ điều khiển động cơ công nghiệp hoặc các ứng dụng điều khiển tốc độ của động cơ.
• Thiết bị công nghiệp: Dùng trong các hệ thống tự động hóa công nghiệp, điều khiển bơm, quạt và các thiết bị tương tự.
• Thiết bị gia dụng: Ứng dụng trong các thiết bị yêu cầu công suất cao như lò vi sóng, điều hòa không khí, và các thiết bị điện gia dụng khác.

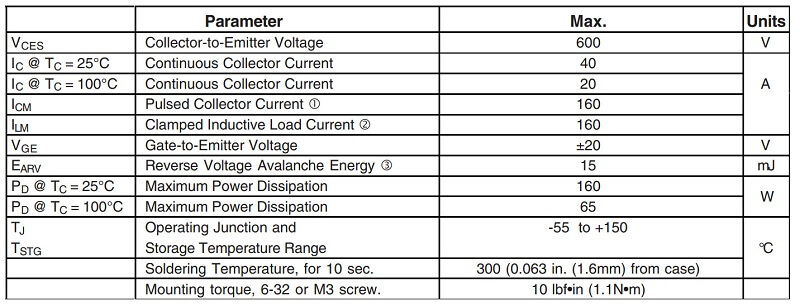

Thông số kỹ thuật của IRG4BC40U

• Loại linh kiện: IGBT kênh N
• Dòng điện định mức (IC): 40A
• Điện áp cực đại (Vces): 600V
• Điện áp cổng (Vge): ±20V
• Tổn thất chuyển mạch:
  • Tổn thất dẫn (VCE(sat)): 2.2V tại 25°C (40A)
• Tần số hoạt động: Tối đa 20 kHz
• Nhiệt độ hoạt động: -55°C đến +150°C
• Đóng gói: TO-220
• Điện trở nhiệt (Rth(j-c)): 1.67 K/W (giúp cải thiện khả năng tản nhiệt)

Sơ đồ cấu tạo IRG4BC40U

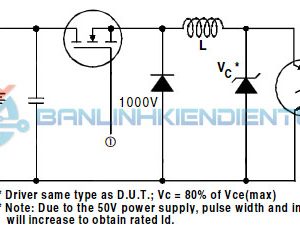

Mạch ứng dụng của IRG4BC40U

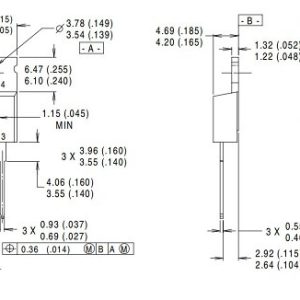

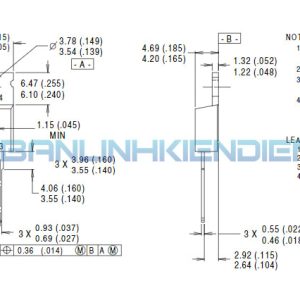

Kích thước IRG4BC40U

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet IRG4BC40U
